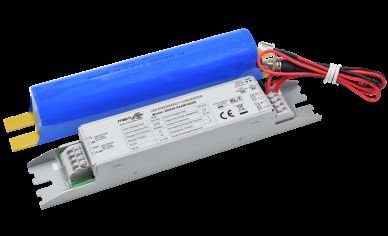

Paquetes de emergencia de 3W estándar y auto-prueba con duración de 3 horas y salida de 80-200Vdc
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE, UKCA, UN38.3,MSDS |
| Número de modelo | KE028-03AM180HE |
| Cantidad de orden mínima | 100 |
| Precio | Negociable |
| Detalles de empaquetado | Embalado en bolsas de burbujas en primer lugar, y luego reforzado con cartón para el embalaje exteri |
| Tiempo de entrega | 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra |
| Condiciones de pago | T/t u unión occidental |
| Capacidad de la fuente | 10,000pcs por mes |
Datos del producto
| Voltaje de entrada nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido | Energía de emergencia | 3W (puede ser modificado para requisitos particulares) |
|---|---|---|---|
| Hora de emergencia | 180 min (puede ser personalizado) | Garantía | 5 años (incluida la batería) |
| Voltado de salida de carga | 80-200Vdc | Temperatura de trabajo | 0 ℃ ~ 50 ℃ |
| Clasificación IP | IP20 | Tipo de batería | Se trata de un sistema de transmisión de energía. |
| Resaltar | Conducción de emergencia LED de 3 W,Paquete de emergencia con autocomprobación,Conducción de emergencia de 80-200Vdc |
||
Descripción de producto
Paquetes de emergencia estándar y de autocomprobación de 3W con tiempo de duración de 3 horas y salida de 80-200Vdc
Descripción general del producto
Fuente de alimentación de emergencia LED de salida de potencia constante con un amplio rango de voltaje de salida, que cuenta con conmutación de relé de entrada y tecnología de batería LiFePO4 de alto rendimiento.
- Conmutación de relé de entrada
- Batería LiFePO4 de alta seguridad, alto rendimiento y larga vida útil
- Sistema de gestión de batería integrado
- Selección de comprobación manual y autocomprobación
Parámetros técnicos
Especificaciones de la parte de carga
| Parámetro | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Voltaje de entrada nominal | 220-240Vac 50Hz/60Hz | ||||
| Corriente de entrada nominal | 0.06A Máx. @230Vac | ||||
| Corriente de irrupción de entrada | 10A (ancho de pulso=100us 50% Ipeak) @230Vac (Arranque en frío a plena carga) | ||||
| Factor de potencia | ≥0.5@230Vac | ||||
| Potencia de entrada | <4W@230Vac | ||||
| Corriente de carga de la batería | 200mA | 200mA | 350mA | 350mA | |
| Tiempo de carga de la batería | 24 horas Máx. | ||||
Especificaciones de la parte de emergencia
| Parámetro | Especificación |
|---|---|
| Modo de funcionamiento | Modo de emergencia |
| Tipo de carga | LED |
| Potencia de emergencia | 2W | 2.5W | 4W | 5W |
| Tiempo de emergencia | 3 horas |
| Corriente de salida de carga | 25-10mA | 31-12mA | 50-20mA | 57-23mA |
| Voltaje de salida de carga | 80-200Vdc |
Especificaciones de la batería
| Parámetro | Especificación |
|---|---|
| LiFePO4 (La capacidad de la batería cumple con el tiempo de emergencia a 25℃) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah |
| Garantía de la batería | Garantía 5 años @5~60℃ |
Requisitos de exception del controlador
| Parámetro | Especificación |
|---|---|
| Corriente de sobretensión | 8A |
| Corriente de entrada | 3A Máx. |
| Corriente de salida | 2A Máx. |
Indicación LED (Prueba manual)
| Estado | Indicador |
|---|---|
| Cargando | Luz verde |
| Fallo | Luz verde apagada |
Prueba de función de emergencia
| Tipo de prueba | Configuración |
|---|---|
| Prueba manual | Predeterminado |
| Prueba automática | Configurable |
Indicadores de prueba automática
| Fallo/Prueba/Estado | Razón | Estado del indicador de carga |
|---|---|---|
| La batería está completamente cargada y operativa | Uso diario estándar | Verde fijo |
| Carga de batería | Carga inicial/Recarga de batería | Verde intermitente 1 seg encendido 1 seg apagado |
| Prueba automática de 3 horas (cada 12 meses) | Autocomprobación periódica | Verde intermitente 3 seg encendido 1 seg apagado |
| Prueba automática de 5 min (cada 30 días) | Autocomprobación periódica | Verde intermitente 3 seg encendido 3 seg apagado |
| Fallo de prueba de duración | Prueba automática fallida | Rojo intermitente 0.5 seg encendido 0.5 seg apagado |
| Fallo de LED | No enchufado o dañado/defectuoso | Rojo intermitente 2 seg encendido - 2 seg apagado |
| Batería desconectada/defectuosa | No enchufado o dañado/defectuoso | Rojo fijo |
Características de protección de emergencia
| Tipo de protección | Disponible |
|---|---|
| Protección contra sobrecarga/descarga profunda de la batería | Sí |
| Protección contra sobretensión de salida | Sí |
| Protección contra sobrecarga de salida | Sí |
| Protección contra cortocircuitos de salida | Sí |
Entorno operativo
| Parámetro | Especificación |
|---|---|
| Temperatura/humedad de funcionamiento | 0℃…+50℃, Humedad: 20%-75% (sin condensación) |
| Temperatura/humedad de almacenamiento | -5℃-35℃ |
| Temp. Máx. de la carcasa (Tc) | 75℃ |
Cumplimiento de seguridad y EMC
| Estándar/Parámetro | Especificación |
|---|---|
| Voltaje de resistencia | 3000Vac 5mA 60s (Entrada "L N" - salida "SEC+ SEC-") |
| Estándar de seguridad | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Estándar EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Estándar de batería | UN38.3 |
| Requisitos de protección ambiental | Cumple con RoHS |
| Certificación | CE |
Especificaciones físicas
| Parámetro | Especificación |
|---|---|
| Especificación de entrada/salida (terminal/cableado) | Terminal de presión, diámetro del cable: 0.5-0.75mm² |
| Clasificación IP | IP20 |
| Tipo de protección | Clase 2 |
| Tipo de instalación | Instalación empotrada |
| Dimensión de instalación | 146×30×22.5mm |
| Requisito de embalaje | Caja blanca + Manual de instrucciones + divisoria + cartón exterior (K=A) |
| Peso | 75g (controlador) |
| Vida útil | 5 años @Ta |
Dimensiones
Diagrama de dimensiones del kit de conversión LED (Unidad: mm)
Diagramas de dimensiones de la batería (Unidad: mm)
Fig. A
Fig. B
Fig. C
Fig. D
Diagramas de cableado
Diagrama de cableado del kit de conversión LED Opción 1
O
Diagrama de cableado del kit de conversión LED Opción 2
Intercambio de configuración de prueba manual y automática
Preparación del cable
- Tipo de cable sólido o trenzado: 0.5 - 0.75mm²
- Para acceder o retirar los cables de los terminales, utilice un destornillador para presionar los botones hacia abajo
Instrucciones de operación y prueba manual
- Antes de la instalación, configure el puente de pines: Prueba manual.
- Conecte el cable según el diagrama de cableado.
- Alimentación L, N, encienda S1. Luego la lámpara de carga se enciende, la luz indicadora del controlador de emergencia se pone verde, la fuente de alimentación de emergencia se está cargando normalmente. Apague el interruptor S1 y la lámpara de carga se apaga.
- Simulación de emergencia: Encienda, la lámpara de carga se enciende, presione el interruptor (INTERRUPTOR DE PRUEBA), luego cambie al modo de emergencia, la luz indicadora del controlador de emergencia se apagará. Suelte el interruptor (INTERRUPTOR DE PRUEBA), luego la lámpara se alimenta del controlador LED y la luz indicadora se encenderá.
Instrucciones de operación y prueba automática
- Antes de la instalación, configure el puente de pines abierto: Prueba automática.
- Conecte el cable según el diagrama de cableado. Retire el interruptor de prueba del controlador de emergencia LED.
- Alimentación L, N, inicie el reloj y la autocomprobación periódica. Para reemplazar la batería, apague la fuente de alimentación y reinicie el reloj.
Aviso de aplicación de la batería
- La batería debe cargarse y descargarse semestralmente en condiciones de uso normal.
- No conecte al circuito cuando la batería no esté en uso para evitar la descarga excesiva de la batería debido al autoconsumo de la placa de circuito.
- Mantenga la batería alejada de la fuente de calor al instalarla y usarla, y solo permita su uso dentro de un cierto rango de temperatura de trabajo.
- La batería debe almacenarse en un ambiente fresco y seco.
- Después de un almacenamiento prolongado, la batería se cicla cada 12 meses según sea necesario.
- La alimentación de CA está apagada y el reloj dura 7 días. Encienda y reinicie el reloj. Para reemplazar la batería, apague la fuente de alimentación y reinicie el reloj.
Nota: Todos los parámetros se prueban con un voltaje de entrada de 230Vac, temperatura ambiente de 25℃, a menos que se especifique lo contrario.
