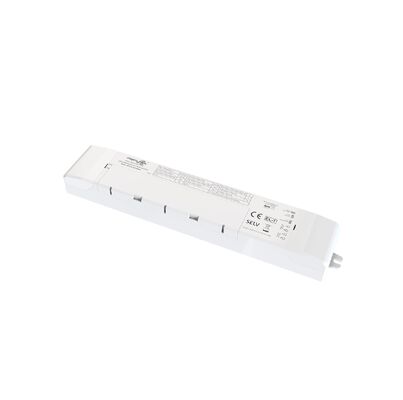

Paquetes de emergencia estándar y autocomprobación de 3W con duración de 3 horas y 5 años de garantía
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE, UKCA, UN38.3, MSDS |
| Número de modelo | KE036-03AM180HB |
| Cantidad de orden mínima | 100 |
| Precio | Negociable |
| Detalles de empaquetado | Embalado en bolsas de burbujas en primer lugar, y luego reforzado con cartón para el embalaje exteri |
| Tiempo de entrega | 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra |
| Condiciones de pago | T/t u unión occidental |
| Capacidad de la fuente | 10,000pcs por mes |
Datos del producto
| Voltaje de entrada nominal | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido | Potencia de emergencia | 3W (puede ser modificado para requisitos particulares) |
|---|---|---|---|
| Hora de emergencia | 180 min (puede ser personalizado) | Garantía | 5 años |
| Voltado de salida de carga | 10 a 60 Vdc | Temperatura de trabajo | 0 ℃ ~ 50 ℃ |
| Clasificación IP | IP20 | Tipo de batería | Se trata de un sistema de transmisión de energía. |
| Resaltar | Conducción de emergencia LED de 3 W,Paquete de emergencia con autocomprobación,Controlador de emergencia con 5 años de garantía |
||
Descripción de producto
Paquetes de emergencia estándar y autocomprobables de 3 horas de duración y 5 años de garantía
Descripción general del producto
Fuente de alimentación de emergencia LED de salida de potencia constante con funciones de seguridad integrales y tecnología de batería LiFePO4 de larga duración.
- Amplio rango de voltaje de salida para aplicaciones versátiles
- Conmutación de relé de entrada para un funcionamiento fiable
- Batería LiFePO4 de alta seguridad y alto rendimiento con vida útil prolongada
- Sistema de gestión de batería integrado
- Disponible en configuraciones de paquetes de emergencia estándar y autocomprobables
Especificaciones técnicas
Parámetros de carga
| N.º de modelo | KE036-03AM180HB |
| Tensión de entrada nominal | 220-240Vac 50Hz/60Hz |
| Corriente de entrada nominal | 0,06 A máx. @230Vac |
| Corriente de irrupción de entrada | 10A (Twidth=100us 50% Ipeak) @230Vac (Arranque en frío a plena carga) |
| Factor de potencia | ≥0.5@230Vac |
| Potencia de entrada | <4W@230Vac |
| Corriente de carga de la batería | 250mA máx. |
| Tiempo de carga de la batería | 24 horas máx. |
Parámetros de emergencia
| Modo de funcionamiento | Modo de emergencia |
| Tipo de carga | LED |
| Potencia de emergencia | 2,5W |
| Tiempo de emergencia | 3 horas |
| Corriente de salida de carga | 250-40mA |
| Tensión de salida de carga | 10-60Vdc |
| Batería | LiFePO4 6,4 V 1,8 Ah (la capacidad cumple con el tiempo de emergencia a 25℃) |
| Garantía de la batería | 5 años @25℃ |
Requisitos del controlador
| Corriente de sobretensión | 8A |
| Corriente de entrada | 3A máx. |
| Corriente de salida | 2A máx. |
Indicación LED y autocomprobación
| Estado/Condición | Motivo | Estado del indicador |
|---|---|---|
| Batería completamente cargada y en funcionamiento | Uso diario estándar | Verde fijo |
| Carga de la batería | Carga inicial/Recarga de la batería | Verde parpadeante 1 segundo encendido 1 segundo apagado |
| Autocomprobación de 3 horas (cada 12 meses) | Autocomprobación periódica | Verde parpadeante 3 segundos encendido 1 segundo apagado |
| Autocomprobación de 5 minutos (cada 30 días) | Autocomprobación periódica | Verde parpadeante 3 segundos encendido 3 segundos apagado |
| Fallo de la prueba de duración | Prueba automática fallida | Rojo parpadeante 0,5 segundos encendido 0,5 segundos apagado |
| Fallo del LED | No enchufado o dañado/defectuoso | Rojo parpadeante 2 segundos encendido - 2 segundos apagado |
| Batería desconectada/defectuosa | No enchufado o dañado/defectuoso | Rojo fijo |
Características de protección
| Protección contra sobrecarga/descarga profunda de la batería | Sí |
| Protección contra sobretensión de salida | Sí |
| Protección contra sobrecarga de salida | Sí |
| Protección contra cortocircuitos de salida | Sí |
Entorno operativo
| Temperatura/humedad de funcionamiento | 0℃…+50℃, humedad:20%-75% (sin condensación) |
| Temperatura/humedad de almacenamiento | -5℃-35℃ |
| Temperatura máxima de la carcasa (Tc) | 75℃ |
Seguridad y cumplimiento
| Tensión de resistencia | 3000Vac 5mA 60s (Entrada "L N" - salida "SEC+ SEC-") |
| Norma de seguridad | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Norma EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Norma de la batería | UN38.3 |
| Protección medioambiental | Cumple con RoHS |
| Certificación | CE |
Especificaciones físicas
| Especificación del terminal de entrada/cableado | Terminal de presión, diámetro del cable: 0,75- 2,5 mm² |
| Especificación del terminal de salida/cableado | Terminal de presión, diámetro del cable: 0,75- 1,5 mm² |
| Clasificación IP | IP20 |
| Tipo de protección | Clase II |
| Tipo de instalación | Instalación independiente |
| Dimensión de instalación | 232×45×25mm |
| Requisitos de embalaje | Caja blanca + Manual de instrucciones + Tablero + Caja exterior (K=A) |
| Peso | 208±5g |
| Vida útil | 5 años @Ta |
Todos los parámetros se prueban con una tensión de entrada de 230 VCA, una temperatura ambiente de 25℃, a menos que se especifique lo contrario.
Dimensiones del producto
Diagramas de cableado
Fig. A: Conexión con el controlador LED y el módulo LED
Fig. B: Conexión directa con el módulo LED
Fig. C: Configuración de bucle de entrada y salida con el módulo LED
Fig. D: Conexión alternativa con el controlador LED y el módulo LED
Configuración del modo de prueba
| Modo de prueba | Ajuste J1 |
|---|---|
| Prueba automática | |
| Prueba manual | |
Instrucciones de funcionamiento de la prueba manual
- Antes de la instalación, ajuste el pin corto: Prueba manual
- Conecte el cable según el diagrama de cableado
- L, N encendido, encienda S1. Entonces la lámpara de carga se enciende, la luz indicadora del controlador de emergencia se pone verde, la fuente de alimentación de emergencia se está cargando normalmente. Apague el interruptor S1; la lámpara de carga se apaga
- Simulación de emergencia: Encienda, la lámpara de carga se enciende, pulse el interruptor (INTERRUPTOR DE PRUEBA), luego cambie al modo de emergencia, la luz indicadora del controlador de emergencia se apagará. Suelte el interruptor (INTERRUPTOR DE PRUEBA), luego la lámpara se alimenta con el controlador LED, la luz indicadora se encenderá
Instrucciones de funcionamiento de la prueba automática
- Antes de la instalación, ajuste el pin abierto: Prueba automática
- Conecte el cable según el diagrama de cableado. Retire el interruptor de prueba del controlador de emergencia LED
- L, N encendido, inicie el reloj y la autocomprobación periódica. Para reemplazar la batería, apague la fuente de alimentación y vuelva a cronometrar
Aviso de aplicación de la batería
- La batería debe recargarse y descargarse semestralmente en condiciones de uso normales
- No conecte al circuito cuando la batería no esté en uso para evitar la descarga excesiva de la batería debido al autoconsumo de la placa de circuito
- Mantenga la batería alejada de la fuente de calor durante la instalación y el uso, y solo se permite su uso en un determinado rango de temperatura de funcionamiento
- La batería debe almacenarse en un entorno fresco y seco
- Después de un almacenamiento prolongado, la batería se cicla cada 6 meses según sea necesario
- La alimentación de CA está apagada y el reloj dura 7 días. Encienda y vuelva a cronometrar. Para reemplazar la batería, apague la fuente de alimentación y vuelva a cronometrar
