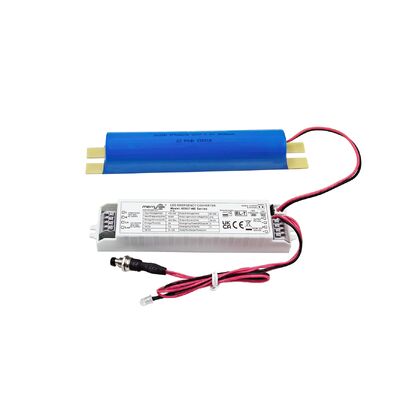

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Lugar de origen Porcelana
Nombre de la marca Merrytek
Certificación CE, UKCA, UN38.3, MSDS
Número de modelo KE027-05AM180HE
Cantidad de orden mínima 100
Precio Negociable
Detalles de empaquetado Embalado en bolsas de burbujas en primer lugar, y luego reforzado con cartón para el embalaje exteri
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/t u unión occidental
Capacidad de la fuente 10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Voltaje de entrada nominal El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido Potencia de emergencia 5W (puede ser modificado para requisitos particulares)
Hora de emergencia 180 min (puede ser personalizado) Garantía 5 años
Voltado de salida de carga 80-200Vdc Temperatura de trabajo 0 ℃ ~ 50 ℃
Clasificación IP IP20 Tipo de batería Se trata de un sistema de transmisión de datos.
Deja un mensaje
Descripción de producto

Paquete de emergencia LED de 5W con duración de 3 horas y botón de prueba manual durante 5 años de garantía





1Descripción.



1) Fuente de alimentación de emergencia LED de salida de potencia constante con un amplio rango de voltaje de salida.
2) Conmutación de relé de entrada.
3) Alta seguridad, alto rendimiento, larga vida de la batería LifePO4.
4) Con gestión de la batería.

5) Prueba manual y selección automática de pruebas.





2.Parámetros

Parte de carga

Se trata de los siguientes elementos:

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Voltado de entrada nominal

220-240Vac 50 Hz/60 Hz

Corriente de entrada nominal

0.06A Max. @ 230Vac

Corriente de entrada y de entrada

10A(T.ancho = 100 uel El 50% de la cantidad máxima )@230V¿Qué quieres decir?Inicio en frío a plena carga)

Factor de potencia

≥ 0,5@230Vac

Potencia de entrada

< 4W@230VAcción

Corriente de carga de la batería

250 mA

250 mA

350 mA

350 mA

Tiempo de carga de la batería

24 horas como mucho.

Parte de emergencia

Modo de funcionamiento

Modo de emergencia

Tipo de carga

El LED

Energía de emergencia

2W

2.5W

4W

5W

Tiempo de emergencia

3 horas

Corriente de salida de carga

25 a 10 mA

31 a 12 mA

50-20 mA

65 a 25 mA

Voltado de salida de carga

80-200Vdc

Batería

El proyecto LifePO4 (La capacidad de la batería cumple el tiempo de emergencia a 25°C)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Garantía de la batería

Garantización5años@ 5 ~ 60 ° C.

Requisitos excepcionales para los conductores

Corriente de sobretensiones

8A

Corriente de entrada

3Un Max.

Corriente de salida

2Un Max.

Indicación LED
(Ensayo manual)

Cargar

Luz verde

La culpa

Luz verde apagada

Prueba de la función de emergencia

Prueba manual

Es decir,

Prueba automática

Se puede instalar

Prueba automática

Error/prueba/estado

Razón

Estado del indicador de carga

La batería está completamente cargada y en funcionamiento.

Uso diario estándar




verde sólido

Carga de la batería

Carga inicial/recarga de la batería





Parpadeo verde 1 segundo en 1 segundo fuera

Prueba automática 3 horas (cada 12 meses)

Autoevaluación periódica





Parpadeo verde 3 segundos en 1 segundo fuera

Prueba automática 5 minutos (cada 30 días)

Autoevaluación periódica





Parpadeo verde 3 segundos en 3 segundos fuera

Fallo del ensayo de duración

Prueba automática fallada





Rojo intermitente 0,5 segundos en 0,5 segundos fuera

Fallo del LED

No conectado o dañado/defectuoso








Rojo parpadeante 2 segundos en 2 segundos fuera

Batería desconectada o defectuosa

No conectado o dañado/defectuoso




rojo sólido

Protección de emergencia

Protección contra la sobrecarga/descarga profunda de la batería

- ¿ Qué?

Protección contra la sobre tensión de salida

- ¿ Qué?

Protección contra la sobrecarga de salida

- ¿ Qué?

Protección de cortocircuito de salida

- ¿ Qué?

En funcionamiento

Medio ambiente

Temperatura/humedad de funcionamiento

0°C... + 50°C,humedad:20%-75% ((sin condensación)

Temperatura/humedad de almacenamiento

-5°C a 35°C

En el caso máximo, Temp ((Tc)

75°C

Seguridad

& CEM



Resiste el voltaje

3000VAC 5mA 60el (Introducción L N salida SEC + SEC)

Normas de seguridad

En el caso de las máquinas de la categoría N2 Las demás:,61347-2-7,62034

Normas EMC

En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N2 será el valor de los productos de la categoría N3.

Estándar de las baterías

UN38. ¿Qué quieres?3

Requisitos de protección del medio ambiente

Cumplimiento de la Directiva RoHS

Certificación

Sección 2

Las demás

Ingreso/salidael terminal/cableado) especificación

terminal de la prensa, el alambre Diámetro: 0,5-0,75 mm2

Clasificación de propiedad intelectual

Protección IP20

Tipo de protección

Clasificación 2

Tipo de instalación

Instalación incorporada

Dimensión de la instalación

Las medidas de ensayo se aplicarán a las medidas de ensayo de las que se trate.

Requisitos de embalaje

Caja blanca+Manual de instrucciones+En el caso de los productos incluidos en el anexo II, el número de certificado debe indicarse en el anexo II.

Peso

75 g (conductor)

Duración de vida

5 años@Ta

Las notas:

Todos los parámetros se prueban en la tensión de entradaLas partidas de la caja de carga,temperatura ambiente de 25°C, salvo que se especifique lo contrario.

3. Dimensión (unidad: mm)

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 0

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 1

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 2

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 3





4Diagrama de cableado



Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 4

O bien

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 5

5.Interruptor de prueba manual y de prueba automática

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 6

6.Preparación de alambre

Paquete de emergencia LED de 5W con 3 horas de duración y botón de prueba manual con 5 años de garantía 7

  • Tipo de alambre sólido o de alambre de rosca: 0,5 -0,75 mm2
  • Para acceder o quitar los cables de los terminales, utilizar un destornillador para presionar los botones hacia abajo



7.Instrucciones de ensayo y operación manuales

1) Antes de la instalación, aplique el pin corto: Prueba manual.

2) Conecte el cable de acuerdo con el diagrama de cableado.

3) L, N de alimentación en, Switch en S1. Luego, la luz de carga se enciende, la luz del indicador de emergencia del conductor se volverá verde, la fuente de alimentación de emergencia estará cargando normalmente.y la luz de carga se apaga.

4) Simulación de emergencia: encender, encender la luz de carga, presionar el interruptor ((TEST SWITCH), luego pasar al modo de emergencia, la luz indicadora del conductor de emergencia se apagará.Suelta el interruptor., entonces la lámpara se alimenta por el conductor de LED, y la luz indicadora se enciende.



8.Prueba automática& Instrucciones de funcionamiento

1) Antes de la instalación, abrir el pin para el ensayo automático.

2) Conecte el cable de acuerdo con el diagrama de cableado.

Para reemplazar la batería, apague la fuente de alimentación y vuelva a programar.



9.Aviso de aplicación de la batería

1) La batería debe recargarse y descargarse cada seis meses en condiciones normales de uso.

2) No se conecte al circuito cuando la batería no esté en uso para evitar que la batería se descargue en exceso debido al autoconsumo de la placa de circuito.

3) Mantenga la batería alejada de la fuente de calor al instalarla y utilizarla, y sólo permita que se use en un determinado rango de temperatura de trabajo.

4) La batería debe almacenarse en un ambiente fresco y seco.

5) Después de un largo tiempo de almacenamiento, la batería se repite cada 12 meses según sea necesario.

6) La energía de CA está apagada, y el reloj dura 7 días.
