5 años de garantía 5W 3 horas de emergencia con batería LiFePO4 Pruebas automáticas y auto-pruebas opcionales

5 años de garantía 5W 3 horas de emergencia con batería LiFePO4 Pruebas automáticas y auto-pruebas opcionales

1Descripción.

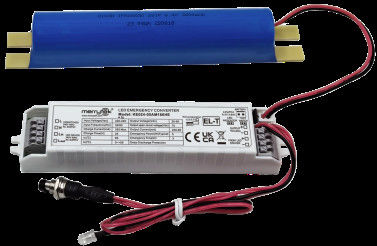

1) Fuente de alimentación de emergencia LED de salida de potencia constante con un amplio rango de voltaje de salida.

2) Conmutación de relé de entrada.
3) Alta seguridad, alto rendimiento, larga vida de la batería LifePO4.
4) Con gestión de la batería.

5) Prueba manual y selección automática de pruebas.

2.Parámetros

3. Dimensión de la batería (unidad: mm)

Figura A.

                                             Figura B.

Figura C.

Figura D.

4. Dimensión del convertidor

5Diagrama de cableado

O bien

6.Interruptor de prueba manual y de prueba automática

7.Preparación de alambre

• Tipo de alambre sólido o de alambre de rosca: 0,5 -0,75 mm2
• Para acceder o quitar los cables de los terminales, utilizar un destornillador para presionar los botones hacia abajo

8.Instrucciones de ensayo y operación manuales

1) Antes de la instalación, aplique el pin corto: Prueba manual.

2) Conecte el cable de acuerdo con el diagrama de cableado.

3) L, N de alimentación en, Switch en S1. Luego, la luz de carga se enciende, la luz del indicador de emergencia del conductor se volverá verde, la fuente de alimentación de emergencia estará cargando normalmente.y la luz de carga se apaga.

4) Simulación de emergencia: encender, encender la luz de carga, presionar el interruptor ((TEST SWITCH), luego pasar al modo de emergencia, la luz indicadora del conductor de emergencia se apagará.Suelta el interruptor., entonces la lámpara está alimentada por el controlador LED, la luz indicadora se encenderá.

9.Prueba automática& Instrucciones de funcionamiento

1) Antes de la instalación, abrir el pin para el ensayo automático.

2) Conecte el cable de acuerdo con el diagrama de cableado.

Para reemplazar la batería, apague la fuente de alimentación, re-tiempo.

10.Aviso de aplicación de la batería

1) La batería debe recargarse y descargarse cada seis meses en condiciones normales de uso.

2) No se conecte al circuito cuando la batería no esté en uso para evitar que la batería se descargue en exceso debido al autoconsumo de la placa de circuito.

3) Mantenga la batería alejada de la fuente de calor al instalarla y utilizarla, y sólo se le permita usarla en un determinado rango de temperatura de trabajo.

4) La batería debe almacenarse en un ambiente fresco y seco.

5) Después de un largo tiempo de almacenamiento, la batería se repite cada 12 meses según sea necesario.

6) La energía de CA está apagada, y el reloj dura 7 días.
