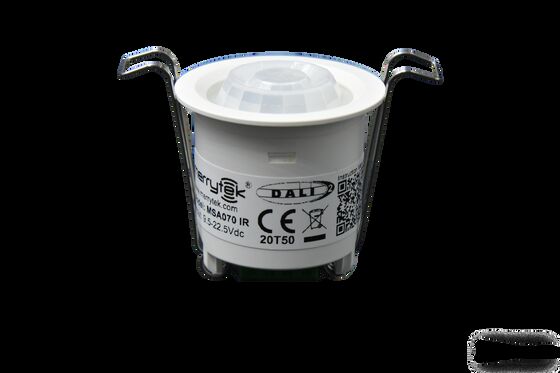

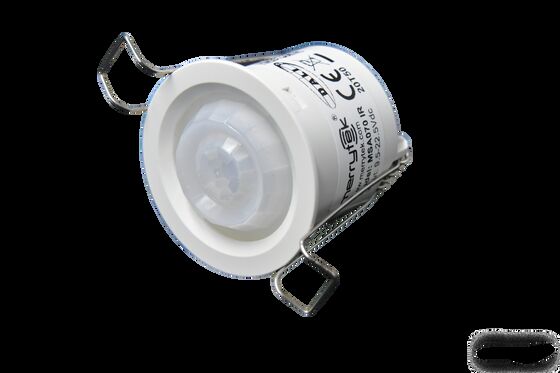

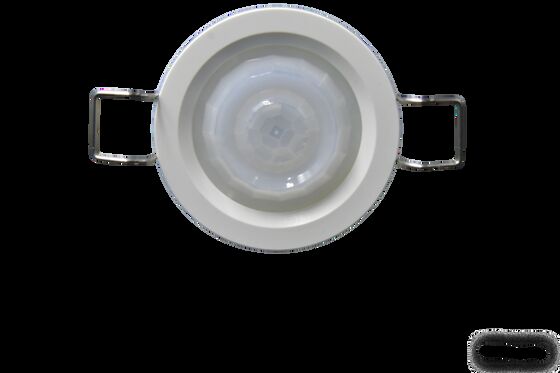

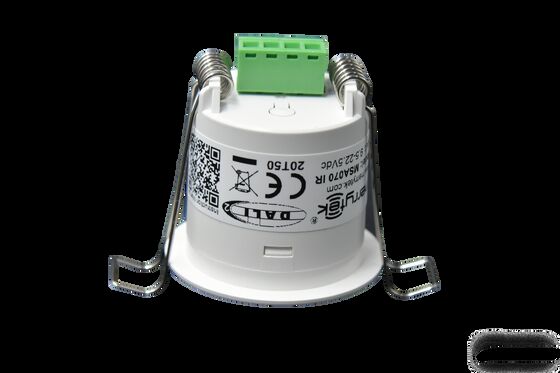

Sensor de ocupación del corredor de 35 mm con protocolo RS-485

  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
Lugar de origen Porcelana
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA070D IR 485
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + etiquetas de caja blanca + cartón de cartón
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes
Datos del producto
Voltaje de entrada 12-24VDC Corriente de trabajo 20mA máximo.
Consumo de energía ≤0,5W Función RS485
Disponible Detección de movimiento, sensor de luz diurna Altura de montaje los 2.5-4m
Instalación Las demás: tamaño de corte Φ35mm
Resaltar

Sensor de ocupación PIR de techo de 35 mm

,

Sensor de movimiento de pasillo RS-485

,

sensor PIR montado en el techo
Deja un mensaje
Descripción de producto
Sensor de ocupación del pasillo de 35 mm con protocolo RS-485
Sensor de ocupación de techo PIR compacto de 35 mm con comunicación de protocolo RS-485, diseñado específicamente para aplicaciones de detección de movimiento en pasillos y aseos.
Características clave
  • Tecnología avanzada de detección de movimiento PIR
  • Super mini caja con lente de Fresnel plana
  • Salida del protocolo RS485 para la integración del sistema
  • Capacidad de detección de luz ambiental
  • Configurabilidad del umbral de luz diurna y modos de notificación
  • Rango máximo de detección: 8-10 metros de diámetro
  • Ideal para aplicaciones en pasillos y baños
  • Configuración remota del área de detección, tiempo de espera e ID del dispositivo
  • Diseño de la instalación oculta y encasillada
  • Tamaño ultrapequeño para la integración del techo sin costuras
Especificaciones técnicas
Parámetros de entrada/salida
Válvula de entrada 12-24 V de corriente continua
Voltagem nominal 12/24V de corriente continua
Corriente de trabajo 20 mA como máximo
Consumo de energía ≤ 0,5 W @12/24 V de corriente continua
Señales de salida Se trata de un sistema de seguridad.
Parámetros del sensor
Función Detección de movimiento PIR + sensor de luz diurna
Área de detección Configuración del control remoto/RS485 del MH18: 100%/75%/50%/25%
Tiempo de espera Configuración del control remoto/RS485 del MH18: 2 s/30 s/1min/3min/5min/10min/30min
Umbral del sensor de luz diurna Ajuste de control remoto/RS485 del MH18: 5 luces/15 luces/30 luces/50 luces/100 luces/150 luces/Disable
Rango de detección del radio tangencial en movimiento a 3 m de altura: 4-5 m @ 25 °C (rango de detección de movimiento radial más corto)
Control remoto Disponible
Altura de montaje 2.5-4m (típicamente: 3m)
Entorno de aplicación
Agujero de perforación F35 mm
Temperatura de trabajo -25°C a +50°C (el rango de detección varía según la temperatura)
Temperatura de almacenamiento -40 °C a +80 °C
Garantización 3 años (para cuestiones de calidad del producto en aplicaciones interiores)
Estándar de alambre Diámetro del alambre: 0,2-2,5 mm, longitud de extracción: 7-8 mm
Normas de certificación
Certificado Conforme con el CE
Requisitos medioambientales Conforme con la Directiva RoHS
Clasificación de propiedad intelectual Protección IP20
Las dimensiones del producto
Sensor de ocupación del corredor de 35 mm con protocolo RS-485 0
Diagrama de cableado
Sensor de ocupación del corredor de 35 mm con protocolo RS-485 1 Sensor de ocupación del corredor de 35 mm con protocolo RS-485 2
Patrón de detección de radiación
Sensor de ocupación del corredor de 35 mm con protocolo RS-485 3
Información sobre la señal de detección
El sensor detecta señales de movimiento humano dentro del área de detección, específicamente optimizado para movimientos humanos significativos como caminar.
Control remoto (MH18)
Sensor de ocupación del corredor de 35 mm con protocolo RS-485 4
Especificaciones del protocolo RS485
Tasa de Baud 9600
Bit de datos 8
Detente un poco. 1
Tipo de datos de comunicación HEX TX/RX
Intervalo de comandos de datos > 210 ms
Estructura de mando del protocolo
DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 / DATA6 / DATA7 DATA8
Cabecera del marco Identificación de alto bit Identificación de bajo bit Duración de los datos Función Valor Código de verificación
Referencia de los comandos del protocolo
El mando Función Rango de datos R/W Valor predeterminado
0x00 Leer el valor del comando - - ¿ Qué? -
0x03 y 0x03 Informe de presencia/ausencia 1 y 2 el r/r 01
0x05 Configuración del área de detección 0 a 100 el r/r El 100%
0x07 Tiempo de bloqueo No se puede utilizar. - ¿ Qué? 0
0x08 y 0x08 Actividad del indicador 0 a uno. el r/r 01
0x09 Informe sobre el valor de la luz diurna 0-1200 lujos r y -
0x0A Configuración del valor de la diferencia de luz del día 10 a 100 el r/r 10Lux
0x0D Configuración de tiempo de espera 3-7200 el r/r 30 años
0x17 Versión del firmware 0.0.0 a 100.0.0 r y Versión actual
0x18 Configuración del identificador del dispositivo Se aplicará el método de ensayo. el r/r 0xFFFF
0x20 Establecimiento de la compensación de la luz del día 0x01-0x64 el r/r 0x0a
0x21 Editar el ID del dispositivo 0 a uno. - ¿ Qué? 0x00
0x22 Reporte o modo de lectura 0 a uno. el r/r 01
0x23 Volver el estado 1 - ¿ Qué? 1
0x25 Función de umbral de luz diurna 0-1200 lujos,65535 el r/r 65535
0x26 Actividad de la función del sensor 0 a uno. el r/r 0
0x30 Recuperar la configuración de fábrica 1 - ¿ Qué? -
Directrices para la instalación
  • La instalación deberá ser realizada por un electricista cualificado con la energía desconectada
  • Alturas máximas de 4 m para uso en interiores, lejos de las zonas sensibles a la temperatura
  • Asegúrese de que no haya objetos grandes que obstruyan el área de detección (el sensor no puede detectar a través de objetos)
  • Evite colocarlo cerca de objetos que reflejen fuertemente, enrutadores wifi o hornos de microondas
  • Rango de detección optimizado para un ambiente de 25°C - el rendimiento varía con la temperatura
  • Detección optimizada para el movimiento tangencial - la detección del movimiento radial es más corta
Descargo de responsabilidad del producto
Debido a la complejidad de la tecnología del producto y a las diferencias en el entorno de aplicación, la presente especificación sirve únicamente de referencia.Nos reservamos el derecho de modificar las especificaciones del producto sin notificación y no hacemos compromisos legales o garantíasSe anima a los usuarios a complementar o modificar el contenido de las especificaciones en función de su experiencia con el producto.
Para las especificaciones técnicas detalladas y la documentación del protocolo, consulte directamente al fabricante.
