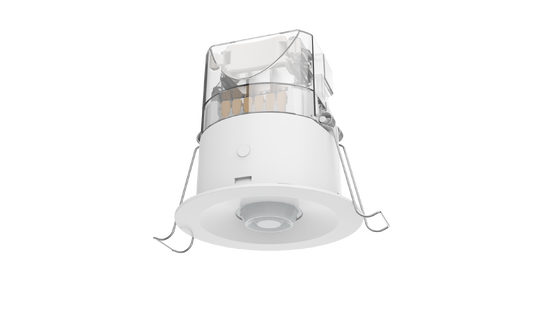

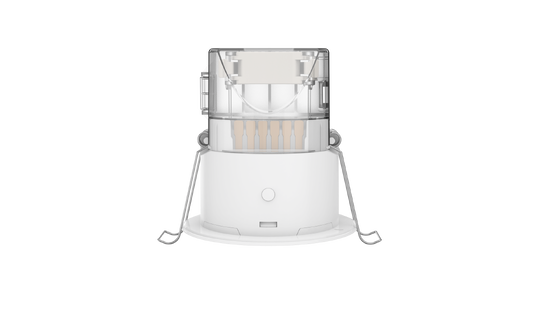

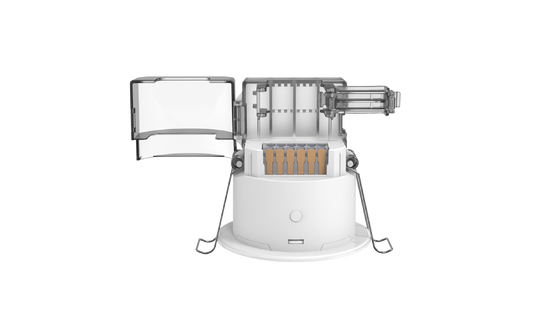

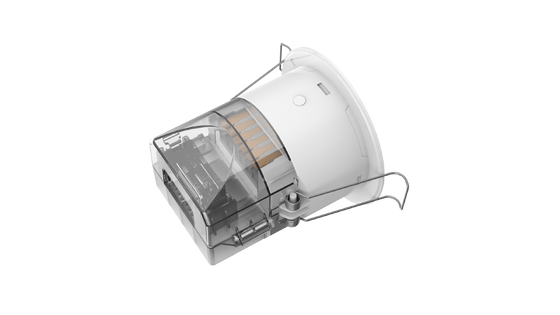

Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural

  • Easy-use series Casambi wireless mesh PIR detector with relay output and daylight harvesting function
  • Easy-use series Casambi wireless mesh PIR detector with relay output and daylight harvesting function
  • Easy-use series Casambi wireless mesh PIR detector with relay output and daylight harvesting function
  • Easy-use series Casambi wireless mesh PIR detector with relay output and daylight harvesting function
Lugar de origen Porcelana
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA246S IR B1
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + etiquetas de caja blanca + cartón de cartón
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes
Datos del producto
voltaje de entrada 100-240 VCA Corriente de trabajo 20mA máximo.
Consumo de energía ≤0,5W Función 1 Canal ON/OFF + comunicación Casambi BLE
Disponible Detector PIR de malla inalámbrico Casambi con salida de relé Altura de montaje los 2.5-4m
Instalación Las demás: Tamaño de corte Φ65mm
Resaltar

Detector PIR inalámbrico Casambi

,

Sensor de movimiento PIR de malla con relé

,

Sensor PIR de aprovechamiento de la luz natural
Deja un mensaje
Descripción de producto
Detector PIR de malla inalámbrica Casambi de la serie Easy-use
Sensor de detección de movimiento PIR avanzado con capacidad de montaje en techo de 360° para el control automatizado de la iluminación en entornos industriales y comerciales. Cuenta con salida de relé y función de aprovechamiento de la luz diurna.
Características principales
  • Tecnología de detección de movimiento PIR
  • Conexión al ecosistema Casambi BLE
  • Control de salida ON/OFF preciso y comunicación Casambi
  • Modos de funcionamiento de prioridad de luz diurna y umbral de luz diurna
  • Capacidad de función de aprendizaje de luz diurna
  • El área de detección y el tiempo de espera se pueden configurar mediante la aplicación Casambi
  • Rango de detección máximo: diámetro de 10-14 m
  • Altura de montaje de 2-4 m
  • Capacidad de carga máxima: carga resistiva de 1200 W y carga inductiva de 600 W
  • Se recomienda encarecidamente la aplicación de detección de movimiento en pasillos y corredores
  • Montaje empotrado y montaje en superficie disponibles
Especificaciones técnicas
Parámetros de entrada/salida
Voltaje de entrada 100-240 V CA
Tensión nominal 230 V CA
Corriente de trabajo 20 mA máx.
Consumo de energía ≤0,5 W a 230 V CA
Modo de funcionamiento 1 canal ON/OFF + Casambi BLE
Protección contra sobretensiones 2KV (L/N, EN61000-4-5)
Capacidad de sobretensión 30 A (50 % Ipeak, twidth=500 us, 230 Vac a plena carga, arranque en frío)
Capacidad de carga Carga resistiva de 1200 W o carga inductiva de 600 W
Parámetros del sensor
Función Detección de movimiento PIR + sensor de luz diurna
Área de detección Configuración de la aplicación Casambi: 100 %/75 %/50 %/25 %
Tiempo de espera Configuración predeterminada 2 s + Tiempo de espera establecido por la aplicación Casambi
Sensor de luz diurna Establecido por la aplicación Casambi en bucle cerrado
Altura de montaje 2-4 m (valor típico: 3 m)
Entorno de aplicación
Agujero de perforación Ø65 mm
Temperatura de funcionamiento -25 °C a +50 °C
Temperatura de almacenamiento -40 °C a +80 °C
Certificación y normas
Certificado Cumple con la normativa CE
Requisitos ambientales Cumple con la normativa RoHS
Clasificación IP IP20

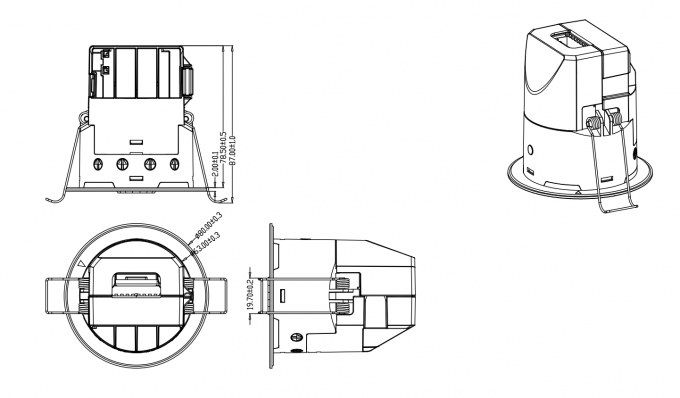

Dimensiones y función
PIR 360° Ceiling Mount Occupancy Sensor dimensions diagram Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural 1
Diagrama de cableado
Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural 2
Notas importantes sobre el cableado:
  1. LN es el terminal de entrada de CA y L'N es el terminal de salida de CA. Asegúrese de que la secuencia de cableado sea correcta.
  2. Requisitos de carga única para una única salida de sensor: las cargas resistivas no deben superar los 1200 W y las cargas capacitivas no deben superar los 600 W. Al conectar varias cargas, se debe tener en cuenta la capacidad de sobretensión y la carga total. Recomendamos conectar un contactor de CA o un relé de estado sólido de CA al terminal de salida del sensor para evitar daños al sensor debido a la sobrecarga de corriente de irrupción cuando un sensor está conectado a varias cargas.
  3. El alcance efectivo de la comunicación Bluetooth es de 40 m en áreas abiertas. Si hay paredes que obstruyen la vista, la calidad de la comunicación Bluetooth puede verse afectada.
Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural 3
Inicialización y configuración predeterminada
Cuando se enciende, el sensor estará en el período de inicialización y el relé se cerrará durante este período. Después del tiempo de inicialización, el relé está abierto, el rango de detección, el tiempo de espera y el valor de luz diurna se pueden configurar a través de la aplicación Casambi.
Configuración predeterminada de fábrica
  • Área de detección: 100 %
  • Tiempo de espera: 2 segundos
  • Indicador LED: ENCENDIDO
Patrón de radiación de detección
Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural 4
Configuración de la aplicación Casambi
Detector PIR de malla inalámbrica Casambi de la serie Easy-use con salida de relé y función de aprovechamiento de la luz natural 5
Precauciones de aplicación
  1. Este sensor piroeléctrico infrarrojo debe ser instalado por un electricista profesional. La alimentación debe desconectarse antes de la instalación y el cableado.
  2. La altura de instalación óptima para este sensor piroeléctrico infrarrojo es de 3 m. No debe instalarse en exteriores para evitar falsos disparos debido a la temperatura ambiente. No debe instalarse en lugares sensibles a los cambios de temperatura o flujo de aire para evitar falsos disparos o sobrecalentamiento, lo que provocaría fallos en el sensor.
  3. El rango de detección de este sensor piroeléctrico infrarrojo no debe ser obstruido por pantallas, muebles, plantas en macetas grandes u otras barreras.
  4. No debe haber objetos reflectantes directamente frente a este sensor piroeléctrico infrarrojo, ya que la luz reflejada puede causar falsos disparos.
  5. Este sensor piroeléctrico infrarrojo debe mantenerse alejado de equipos de radiación electromagnética grandes, como enrutadores Wi-Fi, cámaras, hornos de microondas, etc. Se recomienda mantenerlos a una distancia de al menos 2 metros para evitar interferencias electromagnéticas.
  6. La distancia de detección de este sensor piroeléctrico infrarrojo puede fluctuar dependiendo de la altura de instalación y la temperatura ambiente en comparación con el valor típico.
