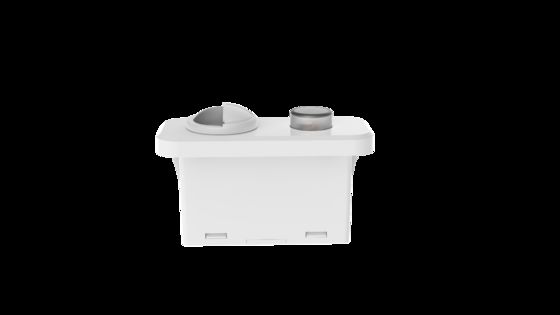

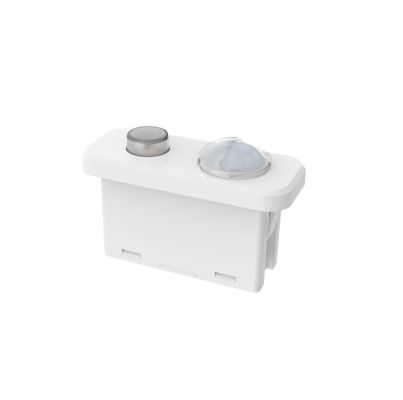

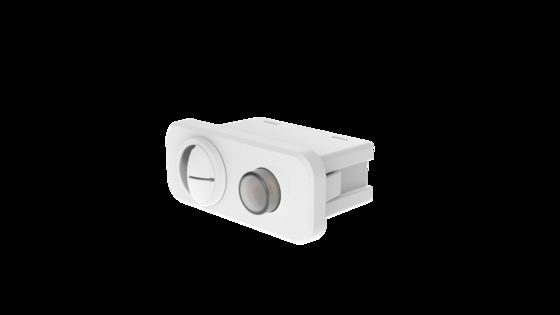

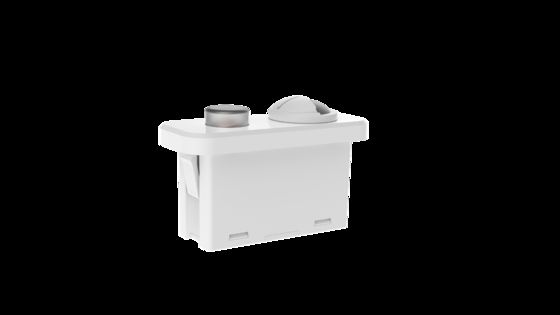

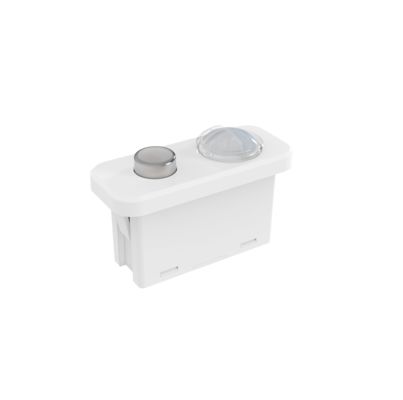

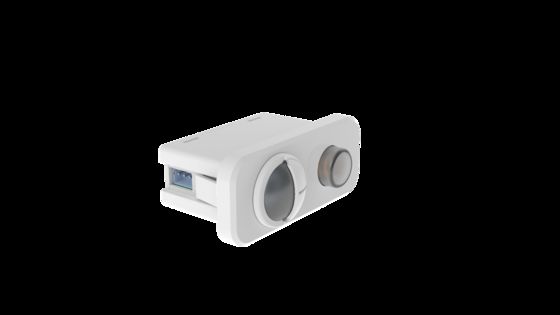

Sensor de movimiento PIR de agrupación inalámbrica 2.4G, atenuación 0-10V, instalación Zhaga book20 MC182D IR B

Aviso de AplicaciónCaracterísticas]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

• Adopta tecnología de detección de movimiento PIR, soporta una altura máxima de instalación de 4m
• 5 años de garantía del producto
• Función de sensor de movimiento y luz diurna
• Aplicable para entornos de oficina, aulas donde se requiere detección de movimiento
• Red de agrupación por red inalámbrica de 2.4G, no necesita emparejamiento ni puerta de enlace.
• Salida de atenuación 0-10V, función de atenuación de 2 pasos/3 pasos.
• Todos los parámetros del sensor se pueden configurar con el control remoto.
• [

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

• Función

• Cableado

• Instrucción de instalación

[

Aviso de Aplicaciónde Detección]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.MH17

[

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

[

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

[

Aviso de Aplicación]El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.

• El sensor PIR no puede penetrar ningún material, por favor asegúrese de que no haya obstáculos entre el sensor y las personas/objetos en movimiento.
• El sensor puede tener dificultades para detectar personas si usan ropa gruesa en invierno frío.
• Las señales de calor se considerarán señales de movimiento para activar el sensor. Evite orientar el sensor hacia el aire acondicionado u otra fuente de calor.
• El sensor es solo para uso en interiores. La luz solar exterior podría afectar la detección del sensor.
• Debido a la mejora continua, el contenido de esta instrucción podría cambiar sin previo aviso.
• El rendimiento de la atenuación podría ser diferente cuando se trabaja con diferentes drivers 0-10V.
• El umbral de luz diurna se mide en un entorno soleado sin sombras y reflexión difusa de la luz ambiental. El nivel de lux ambiental podría ser diferente en diferentes entornos, clima, época del año y estación.
• La distancia de detección está relacionada con la altura de las personas, la altura de montaje, el ángulo de montaje, la temperatura del entorno de trabajo, etc. Cuando la temperatura ambiente se acerca al rango de temperatura del cuerpo humano (36℃~37℃/96.8~98.6℉), la detección de movimiento PIR se debilitará significativamente o no responderá. Cuando la temperatura ambiente o la temperatura de la bandeja LED es superior a 55℃/131℉, pueden ocurrir activaciones falsas, intente reducir la sensibilidad de detección para mejorar. Si persisten las activaciones falsas, el sensor PIR no debería ser adecuado para su uso en el espacio.
• El área de detección dada es un valor típico medido por probadores de 165 cm de altura en un entorno interior abierto.
• Este producto debe usarse con una fuente de alimentación de
• CC con voltaje estabilizado cuyo voltaje de entrada sea estable y el factor de rizado sea bajo (el factor de rizado es inferior a 100mV; la corriente de carga es superior a 25mA). Al instalar en un nuevo entorno, instale y pruebe al menos 5 unidades de producto primero antes de la instalación masiva. El PIR es un sensor infrarrojo piroeléctrico que detecta cambios en los rayos infrarrojos. Preste atención a los siguientes asuntos durante el uso real, como: la detección de fuentes de calor distintas al cuerpo humano, la temperatura de la fuente de calor no cambia o la fuente de calor no se mueve, y otros factores ambientales relacionados y violaciones del principio de aplicación del PIR impactan.Al detectar fuentes de calor distintas al cuerpo humano debido a los siguientes fenómenos, el PIR puede activarse falsamente.
•       1. Cuando pequeños animales entran en el rango de detección
•       2. Cuando los rayos infrarrojos lejanos de la luz solar, faros de automóviles, lámparas incandescentes, etc. inciden directamente en el sensor
•       3. Cuando la temperatura en el rango de detección cambia drásticamente debido a aire caliente, aire frío de equipos de invernadero frío, vapor de agua de humidificadores, etc.

Al detectar fuentes de calor debido a los siguientes fenómenos, el PIR puede no activarse

     1. Cuando hay sustancias como vidrio y acrílico que bloquean la transmisión de rayos infrarrojos lejanos entre el sensor y el objeto de detección.

     2. La fuente de calor dentro del rango de detección apenas se mueve o se mueve a alta velocidad.
