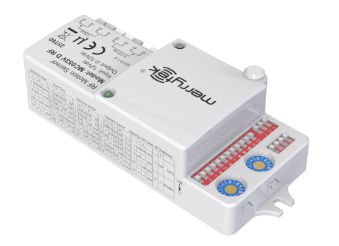

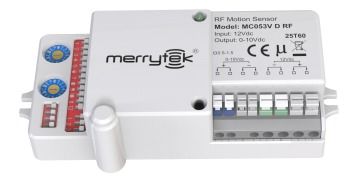

Sensor RF de red de microondas de 5.8G, con altura máxima de montaje de 8m MC053V D RF

[Características del producto]

• Combinado con la tecnología RF de 868MHz, realiza la función de red de grupo inalámbrico!
• Adoptar la tecnología de frecuencia estrecha para resolver la interferencia de canal conjunto
• El producto tiene 32 canales de frecuencia diferentes, viables para más aplicaciones
• Con código de dirección fijo, la transmisión de RF es estable lMax montaje 8m
• Distancia de transmisión de RF larga hasta 30 m en interiores
• 5 años de garantía

[Información del producto]

• Dimensión (Unidades: mm)

• Función

• Descripción de la función

1.Enciende/apaga ((Período de espera a 0 s),Por favor, establezca otros datos del sensor de acuerdo con la práctica las aplicaciones.

2. Oscurecimiento de 2 pasos ((período de espera en ∞+∞), por favor, establezca otros datos del sensor de acuerdo con las aplicaciones prácticas.

3.Desnudez en 3 pasos ((período de espera a 5 s/5 min/10 min/30 min/60 min),Por favor, establezca otros datos del sensor de acuerdo con la práctica las aplicaciones.

• El cableado

[Patrón de radiación]

1.Instalación en el techo

2Instalación en la pared

[Configuración del interruptor de penetración]

Área de detección:

Tiempo de espera:

Período de espera:

Sensor de luz del día:

* Cuando se establece en el modo " desactivar ", la lámpara se enciende cuando detecta el movimiento sin importar el nivel de luz ambiental

Nivel DIM de espera:

Brillo de RF:

Modo de trabajo:

*Cuando se establece RFPara cerrar, ahora el sensor sólo puede recibir señal, no puede transmitir señal, pero todavía tiene función de sensor.

[Red inalámbrica de RF]

1) Transmisión:

Todos los sensores establecen el mismo canal.

Ver abajo imagen, hay varias salidas / entradas al pasillo, cualquier sensor maestro se activa, todas las lámparas en el pasillo se iluminarán.

Configuración:

2.) Transmisión + Salto:

Una vez detectado cualquier movimiento maestro, la señal de movimiento se transmitirá a otros sensores agrupados a través de un transceptor de RF.las luces de los pisos adyacentes se encenderán a un nivel de luz baja preestablecido sincrónicamente .

Configuración:

Grupo 1: Módulo B TXD, envía señal al Módulo A RXD y al Módulo C RXD y a sí mismo

Grupo 2: Módulo C TXD, envía señal al Módulo B RXD y al Módulo D RXD y a sí mismo

Los datos de los datos de los Estados miembros de la Unión y de los Estados miembros de la Unión en los que se encuentren los datos de los Estados miembros de la Unión y de los Estados miembros de la Unión.

Yo...

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

Grupo RF ((hasta 32 grupos diferentes posibles)

MC053V D RF tienen un canal TX y un canal RX. El canal TX se utiliza para transmitir la señal RF y el canal RX se utiliza para recibir la señal RF.Utilice un destornillador pequeño para girar los interruptores y mantenerlos apuntando al mismo canalLos grupos se crearán automáticamente.

[Iniciación]

La luz se encenderá con un brillo del 100% en el sensor de activación inicial y se apagará después de 10 segundos.

[Configuración predeterminada]

Área de detección: 100%, tiempo de espera: 5S,el período de espera: 0 s,Sensor de luz diurna: desactivadoNivel de DIM de espera: 10%, Brillo de RF: 10%-50%, RF: Abierto, Modo: Transmisión, TX: A, RX: A

[Nota]

1) elEl sensor debe ser instalado por un electricista profesional, por favor corta la energía antes de instalar, cablear, cambiar la configuración, etc.

2) elEl producto tiene una buena capacidad de penetración en plástico, madera, etc., pero los accesorios metálicos o las carcasas metálicas no deben instalarse directamente delante y cerca de la antena del módulo de microondas.de lo contrario afectará la capacidad de transmisión y recepción de la antena de microondas.

3) elEste producto está diseñado para uso en interiores.

4) elEl rango de detección del sensor está relacionado con la velocidad de movimiento y el tamaño del objeto en movimiento, la altura de montaje, la altura y el ángulo de instalación, el sitio de instalación, los reflectores alrededor del sensor, etc.Los datos en el documento son valores típicos y probados por una persona de 165 cm en un área interior abierta.

       El rango de detección en el montaje en pared será mayor en el montaje en techo.

5) Las demásEvite que el equipo vibre durante mucho tiempo o que se muevan objetos alrededor del sensor.

6) elSi una mascota pasa por el área de detección, puede activar el sensor.

7) elEl umbral luminoso es el valor detectado en un entorno soleado, sin sombras, y en una condición de reflexión difusa de la luz ambiente.los valores de iluminación detectados por el sensor de luz pueden ser diferentes.

8) elSe recomienda que la distancia de instalación entre los productos o la distancia entre el producto y el enrutador sea superior a 1,5 m.

9)El plano de instalación de un producto (por ejemplo, placa base de aluminio, placa de PCB) debe ser diferente del plano de la antena del módulo de microondas por una cierta altura,y el plano de la antena del módulo de microondas debe ser superior al plano cercano en más de 5 mm para lograr el mejor efecto de detección.

10)MC053V RF & MW05 con función de desactivar, encendido / apagado rápido 3 veces en 2 segundos puede cancelar la función del sensor

11) elModo de trabajo: Transmisión y salto

12)TX: es para la transmisión de señal, con 0-F 16 canales diferentes. 1 DIP para configurar el grupo A o el grupo B. Grupo A con16 canales, Grupo B también con 16 grupos, en total puede configurar 32 grupos.

13)RX: es para la recepción de señal, con 0-F 16 canales diferentes. 1 DIP para establecer el grupo A o el grupo B. Grupo A con 16 canales, Grupo B también con 16 grupos, en total se pueden establecer 32 grupos.

14), elCuando el maestro y el maestro se establecen en el modo de trabajo de transmisión, que significa, todos los sensores establecen el mismo canal, cualquier sensor maestro se activa, transmitirá la señal de RF a todas las lámparas en el grupo

El artículo 15Cuando el maestro y el maestro se ponen en modo de trabajo saltando, eso significa, cuando cualquier maestro se activa,enviará señal de RF a 3 canales (el canal adyacente antes y después del canal TX y el canal establecido por el propio maestroPor ejemplo, cuando el maestro establece el canal TX para "1", se lanzará "0" "1" "2" tres señales de canal diferentes, si otro canal RX diferente establecido con "0" "1" "2",en este momento recibirá las señales del canal correspondiente, este tipo de modo de trabajo se aplica principalmente a la aplicación de corredores, nota: TX "F" para lanzar el canal del grupo A y el grupo B "0" RX recibe canales pueden conectarse a la red.

16)Maestro a Satélite sólo funcionan como modo de transmisión, lo que significa que el satélite sólo recibe la señal del maestro, no afectado por el modo de trabajo maestro.

17) elEl satélite recibe la señal de RF del Maestro, el tiempo de espera es determinado por el Maestro, mantenga lo mismo con el tiempo de espera del Maestro.

18)El sensor no transmitirá ni recibirá señal de RF durante el tiempo de inicialización. solo puede transmitir señal de RF después del período de inicialización.

19) elEl grupo A y el grupo B de RX requieren el correspondiente grupo maestro A y el grupo B de TX.
