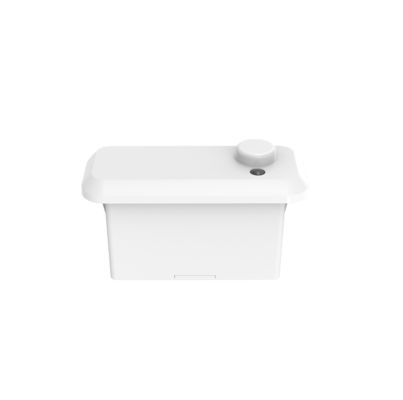

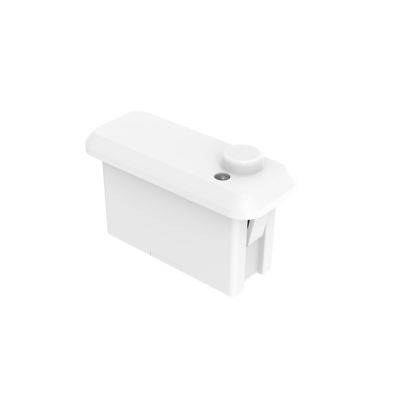

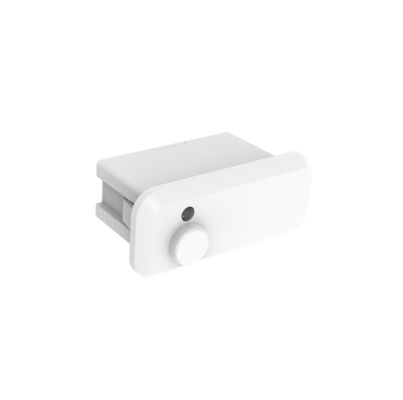

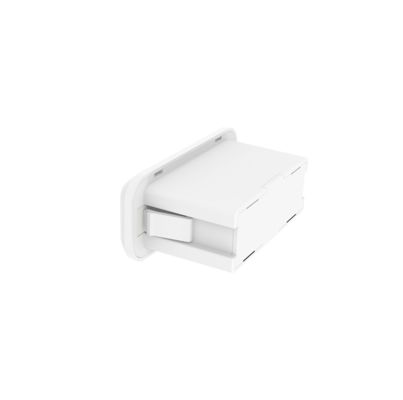

Sensor de presencia Bluetooth Casambi de 12Vcc para luz de panel, instalación máxima de 4m MC182D 99/1 B1

[Características del producto]

• Sensor de presencia de instalación empotrada, interfaz estándar Zhaga Book20
• Adopta tecnología de antena de microondas patentada de 24 GHz, soporta una altura máxima de instalación de 4 m
• Con tecnología RF alemana, garantía de producto de 5 años
• Función de sensor de movimiento, movimiento leve y luz diurna
• Aplicable para baños, salas de estar, cocinas y otros entornos donde se requiera detección de movimiento y movimiento leve
• Módulo Bluetooth Casambi, conectado con la plataforma IoT de Casambi

[Parámetros]

Configuración de la aplicación Casambi

(caminar)

para activar la inducciónyemitir nivel alto (como encender y apagar luces), y luego detectarmovimientoleve

señales (inclinarse hacia adelante, hacia atrás, balancear extremidades, mover la cabeza, escribir, usar el teléfono móvil y otrosmovimientos leves).así como la detección de signos vitales de respiración humana causados por la cavidad abdominal, la expansión del pechoetc.para mantener el nivel alto de salida (comomantener las lucessiempre encendidas)Ausencia humana: no se detecta señal en el área de detección y se emite nivel bajo (luz apagada)[Diagrama]Dimensión (unidades: mm)Detalle del productoCableado[Instrucciones de instalación]​[Configuración predeterminada]Después de encender, el sensor enciende automáticamente la luz al 100% de brillo y se autocomprueba durante 10 segundos. Durante la inicialización, el sensor no puede detectar movimiento. Entra en modo de detección después de la inicialización, y durante el cual, la lámpara se mantiene al 100% de brillo.[Configuración predeterminada]Sensibilidad: 100%, Tiempo de retención: 5s, Sensor de luz diurna: Desactivado, Período de espera: 0s, Nivel de atenuación en espera: 20%

[Aviso de aplicación

El plano de la antena del producto y el plano metálico (sustrato de aluminio, carcasa de hierro) necesitan una cierta diferencia de altura, la distancia recomendada es superior a 0.5 mm.El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear o cambiar la configuración.

• La distancia de detección se verá afectada por la altura de instalación, el tamaño del objeto a detectar, la velocidad de movimiento, el impacto del entorno de instalación, y la distancia de detección en diferentes direcciones tendrá un cierto grado de variabilidad.El umbral de luz diurna se encuentra en un entorno soleado, sin sombras y en condiciones de reflexión difusa de la luz ambiental. En diferentes períodos, climas y entornos, el valor de luz diurna detectado por el sensor de luz puede ser diferente.

Se recomienda que la distancia de instalación del producto sea superior a 1.5 m; la distancia de instalación entre el producto y el enrutador debe ser superior a 1.5 m, para no causar interferencias en el funcionamiento normal del sensor de microondas.

• El plano de montaje del producto (por ejemplo, sustrato de aluminio, placa de PCB) debe tener una cierta diferencia de altura con el plano de la antena del módulo de microondas, y el plano de la antena del módulo de microondas debe estar por encima del plano cercano en más de 5 mm para lograr el mejor efecto de detección.

• Se debe utilizar una fuente de alimentación regulada de CC con voltaje de salida estable, baja corriente y coeficiente de rizado , el rizado de la fuente de alimentación debe ser inferior a 50 mV, y la corriente de carga mínima de la fuente de alimentación debe ser superior a 120 mA, y también se recomienda configurar un condensador electrolítico de no menos de 100 uF en el terminal VCC de la alimentación de entrada.

Instalación del producto lo más lejos posible de equipos metálicos grandes, tuberías, rejillas de aire acondicionado, rejillas de ventilación, máquinas de humo y otras escenas, para evitar que la vibración del equipo afecte el efecto de detección.

El módulo de microondas debe evitar estar cerca de la fuente de alimentación de accionamiento de CA, estar alejado del puente rectificador de la fuente de alimentación de accionamiento, transformadores, tubos de conmutación y otros dispositivos de alta potencia, para evitar que las señales de alta frecuencia interfieran con el funcionamiento normal del módulo de microondas.

Diseño del producto: la superficie de la antena del módulo de microondas y sus circuitos cercanos deben evitar el flujo de grandes corrientes, evitar transformadores o componentes de alta frecuencia cercanos, la distancia debe ser de más de 10 mm en la medida de lo posible.

Al cablear, el lado de la antena y el lado de los componentes en la parte posterior del producto no deben estar cubiertos por cables ni tener grandes corrientes fluyendo a través de ellos, para no afectar el funcionamiento normal del sensor

.

La parte frontal del producto y sus alrededores no pueden estar equipados con accesorios metálicos o bloques de vidrio, para no afectar el funcionamiento normal del sensor, mientras que el grosor del plástico debe ser lo más delgado posible, menos de 1 mm, demasiado grueso afectará la detección de los módulos de microondas y la direccionalidad; la distancia entre el plano de la antena de microondas y la carcasa debe ser superior a 3.2 mm

El plano de la antena del producto y el plano metálico (sustrato de aluminio, carcasa de hierro) necesitan una cierta diferencia de altura, la distancia recomendada es superior a 0.5 mm.Cuando la estructura del producto, el modo/circuito de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.
