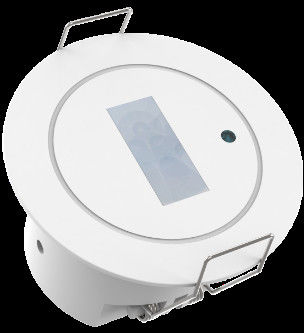

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
Lugar de origen China.
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA238D IR 485 Las condiciones de los requisitos de seguridad
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + etiquetas de caja blanca + cartón de cartón
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Válvula de entrada 12-24VDC Corriente de trabajo 20mA máximo.
Consumo de energía ≤ 0,5 W Función Se trata de un sistema de seguridad.
Disponible PIR Detección de movimiento, sensor de luz diurna Altura de montaje los 2.5-4m
Instalación Las demás: corte el tamaño Φ45mm
Deja un mensaje
Descripción de producto

Detector de presencia PIR montado en la superficie con un protocolo RS-485 y una altura de montaje de 4 m


1. Características
1) Detección de movimiento PIR
2) Exquisita apariencia con lente de Fresnel rectangular plana
3) Salida de protocolo RS-485 exacta
4) Detección de luz diurna disponible
5) El área de detección, el tiempo de espera y el umbral de luz diurna, etc., se pueden ajustar mediante control remoto.
6) Rango máximo de detección: 0-4 m de diámetro desde el lado largo de detección,0-1 m de diámetro desde el lado corto de detección
7) Se recomienda encarecidamente la detección de movimiento en el pasillo y el inodoro.
8) Disponible el montaje por chorro y el montaje en superficie
9) Mini tamaño compacto para un montaje perfecto en el techo



2.Parámetros

Input/Output (Introducción y salida) Voltado de entrada 12-24 V de corriente continua
Válvulas de tensión 12/24V de corriente continua
Corriente de trabajo 20 mA como máximo
Consumo de energía ≤ 0,5 W @12/24 V de corriente continua
Señales de salida Se trata de un sistema de seguridad.
Parámetro del sensor Función Detección de movimiento PIR, sensor de luz diurna
Área de detección El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero.
Tiempo de espera Protocolo RS485/ajuste remoto:10S/30S/1min/5min/10min/20min/30min
Rango del informe del sensor de luz diurna 0-1200 lujos
Rango de detección de radio (basado en una sensibilidad del 100%) Movimiento tangencial basado en una instalación de 3 m de altura: 4-5 m @ 25 °C ((se acortará el rango de detección de movimiento radial)
Control remoto Disponible
Altura de montaje 2.5-4m valor típico: 3m
Aplicación e- ¿ Qué?- ¿ Qué?el hombret Agujero de perforación F45 mm
Temperatura de trabajo -25°C...+50°C ((el rango de detección puede diferir según las diferentes temperaturas))
Temperatura de almacenamiento -40°C~+80°C
Garantización 3 años ((disponible debido a problemas de calidad del producto en aplicaciones en interiores)
Norma de los certificados Certificado Conforme con el CE
Requisitos medioambientales Conforme con la Directiva RoHS
Clasificación de propiedad intelectual Protección IP20
No está disponible

3. Dimensión

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m 0

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m 1



4Diagrama de cableado

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m 2

Sugerencia de diseño de cableado:

1El cableado de mano en mano es muy recomendable, sin embargo, la topología de estrellas o la topología de árboles está muy descartada

2La longitud del cable de la disposición RS-485 no será superior a 300 m y 12 sensores constituirán la disposición máxima en un circuito.

3Un cable de protección de 4 pines o cable de red de clase 6 es muy recomendable para el diseño

4Nuestro sensor no tiene resistencia terminal. si hay un problema de compatibilidad de impedancia en el bus RS-485, recomendamos conectar 2 piezas de resistencia 120Ω en el terminal


5Detección de radiación

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m 3





6- La señal de detección.



El producto detecta las señales de movimiento humano, y a continuación se presenta una descripción de las señales de movimiento:

Señal de movimiento:Detectar el movimiento humano significativo (caminar) en el área de detección.



7El control remoto del MH18.

Detector de presencia PIR montado en la superficie del protocolo RS-485 con altura de montaje de 4 m 4




Para más información, por favor póngase en contacto con nuestro representante de ventas para más detalles.
