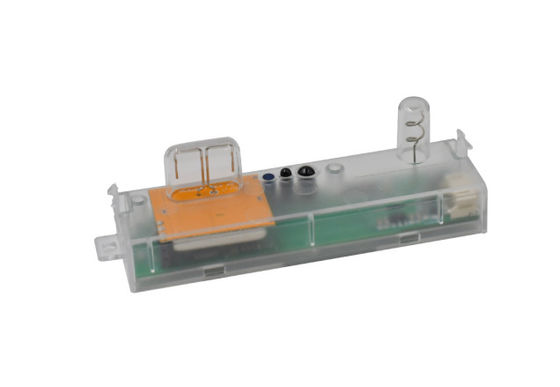

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo Se trata de un sistema de control de las emisiones de gases de escape.
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado En el caso de los productos de las categorías 1 y 2, el valor de las categorías 2 y 3 se calcula en
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10000 piezas/mes
Datos del producto
Tensión nominal 12 ± 1vdc Voltaje de ondulación Se aplicará el método siguiente:
Señal de salida La señal de atenuación de 0-10V/signa de atenuación PWM Altura de montaje 3 m (máximo 6 m)
Temperatura de funcionamiento Construido en: -25 ~ 60 °C Certificado CE
Vida Garantía de 5 años@TA
Resaltar

2.4G Controlador de red inalámbrica

,

Dispositivos LED delgados Controlador de red inalámbrico

,

Controlador de red inalámbrica de larga duración
Deja un mensaje
Descripción de producto

Características del producto

  • Agrupación de red por 2.4G inalámbrico, sin necesidad de emparejamiento o gateway.
  • Antena de microondas dipolo patentada, sin falsos disparos cuando se instala DEBAJO de la bandeja LED metálica.
  • Cabezal de sensor de microondas súper estrecho, adecuado para fijar en luminarias LED delgadas.
  • Todos los parámetros del sensor se pueden configurar con el control remoto.
  • Salida de atenuación 0-10V o atenuación PWM, función de atenuación de 2 pasos/3 pasos.
  • Altura máxima de montaje de 6 m.



[Parámetros]



Entrada
Voltaje nominal 12±1VDC
Corriente de trabajo 55±5mA
Voltaje de rizado < 100mVp-p
Oalida
Señal de salida Señal de atenuación 0-10V Señal de atenuación PWM
Parámetros de detección
Frecuencia de trabajo 5.8GHz ±75MHz, banda ISM
Potencia de transmisión 1mW Max.
Área de detección) 100%/75%/50%/25%(MH17); 100%/50%/25%(MH15)
Tiempo de retención

30s/1min/3min/5min/10min/20min/30min(MH17);

30s/1min/3min(MH15)
Período de espera

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/+∞(MH15)
Sensor de luz diurna Umbral de luz diurna

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Desactivado)(MH17)

15Lux/50Lux/(Desactivado)(MH15)(Estado de difusión ambiental)
Prioridad de luz diurna Encendido Apagado
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17;MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17;MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
Presione la tecla "P" para habilitar el modo de prioridad de luz diurna; MH15; Tiempo de período de espera de MH15 configurado en "+∞" para habilitar el modo de prioridad de luz diurna
Nivel de atenuación en espera 10%/ 20%/30%/50% (MH17); 10%/30%(MH17)
Rango de detección (radio)

Montaje en techo (altura: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m

Montaje en pared (altura: 2m): 0.3m/s ≥5m, 1m/s ≥3m

Condiciones de prueba: el producto está configurado al 100% de sensibilidad y no hay obstrucción obvia en una habitación de 60㎡
Altura de instalación 3m (6m Max.)
Módulo inalámbrico
Frecuencia de operación 2.400-2.483GHz
Potencia de transmisión 6dBm
Grupo Un grupo máximo de nodos 32 piezas
Distancia de transmisión 15m MAX (distancia de transmisión en área abierta punto a punto)
Medio ambiente
Temperatura de trabajo Integrado: -25~60℃
Temperatura de almacenamiento -40℃~80℃, humedad ≤85% (sin condensación)
CertificaciónNormas
Certificado CE
Requisitos ambientales Cumple con los requisitos RoHS 2.0, Reach
Grado de protección IP20
Otros
Cableado Terminal de 3 pines de 2.0 mm
Requisitos de instalación instalación empotrada
Requisitos de embalaje Tablero + caja de cartón (K=A)
Peso neto 23.5±3g
Vida útil 5 años de garantía @Ta


[Descripción de la función]



√Función ON-OFF Período de espera configurado en "0s"
√Atenuación de 2 pasos Período de espera configurado en "+∞", sensor de luz diurna configurado en "Alto"
√Atenuación de 3 pasos Período de espera configurado en "5min/10min"
√Prioridad de luz diurna Período de espera configurado en "+∞", sensor de luz diurna configurado en "BAJO/MED"
√Agrupación Agrupar control remoto "1-8" y configurar la señal Rx para el sensor



[Diagrama]



  • Dimension

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

Instalación con tornillos

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

Instalación con estructura de clip



  • CableadoFunción

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

  • Instalación

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B

  • Diagrama de radiación

Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B



[Control Remoto][Inicialización]



Controlador de red inalámbrica 2.4G Adecuado para accesorios LED delgados Larga vida útil MC087D 99 B



Al encenderse por primera vez, el sensor encenderá la luz al 100% de brillo y la luz se apagará después de 10 segundos. Durante la inicialización, la señal de movimiento no será detectada.



[Configuración predeterminada]



Área de detección: 100%; Tiempo de retención: 10s; Período de espera: 0s; Sensor de luz diurna: Desactivado; Nivel de atenuación en espera: 10%.



[Aviso de aplicación]



El sensor debe ser instalado por un electricista profesional. Corte la alimentación antes de instalar, cablear, etc.



  • La distancia de detección está relacionada con factores como la velocidad de movimiento del objeto en movimiento, el tamaño del objeto en movimiento, la altura de instalación, el ángulo de instalación, si el entorno de instalación está abierto y el material del reflector. La distancia de detección dada en la especificación es un valor típico, que es un probador de 165 cm/65 kg, y se prueba en un entorno interior abierto.
  • Cuando el sensor de microondas se instala en la pared, la distancia de detección aumentará considerablemente en comparación con la instalación en el techo. Si utiliza el método de instalación en pared, reduzca la sensibilidad para usar o póngase en contacto con nuestra empresa para confirmar la configuración de uso. El umbral de sensibilidad lumínica se encuentra en un entorno soleado, sin sombras y en condiciones de reflexión difusa de la luz ambiental. En diferentes períodos de tiempo, climas y entornos, el valor de iluminancia detectado por el sensor de luz puede ser diferente.
  • Los parámetros del sensor pueden necesitar ser reconfigurados en diferentes entornos de instalación, consulte las siguientes instrucciones o póngase en contacto con el fabricante.
  • Este sensor es solo para uso en interiores, el viento y la lluvia en exteriores, y los objetos en movimiento circundantes causarán falsos disparos.
  • La altura de instalación del producto del sensor no puede exceder los 6 metros, y la altura óptima es de 3 metros; la distancia entre los dos sensores debe ser superior a 3 metros.
  • Cuando el sensor se instala en una lámpara metálica, sobre una superficie reflectante metálica o en un entorno cerrado y estrecho, las microondas se reflejarán varias veces y causarán falsos disparos. Reduzca la sensibilidad del sensor o póngase en contacto con el fabricante para obtener soporte técnico.
  • Asegúrese de que no haya señales de movimiento como ventiladores, motores de CC, tuberías de alcantarillado, salidas de aire, etc. alrededor del sensor, de lo contrario, el sensor puede causar falsos disparos.
  • Las microondas no pueden penetrar el metal, evite instalar en lámparas metálicas cerradas o semicerradas, y no debe haber metal o vidrio bloqueando el producto.
  • El efecto de luz baja puede ser diferente con sensores y controladores 0-10V / PWM diferentes.
  • Se debe utilizar una fuente de alimentación regulada de CC con voltaje de salida estable y un coeficiente de rizado bajo. El rizado de la fuente de alimentación debe ser inferior a 100 mV; la corriente de carga debe ser superior a 100 mA.
  • Las especificaciones y parámetros del producto pueden ser optimizados sin previo aviso.
  • Para el nuevo entorno de instalación, se recomienda probar 5 muestras antes de la instalación.
