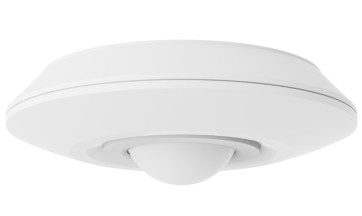

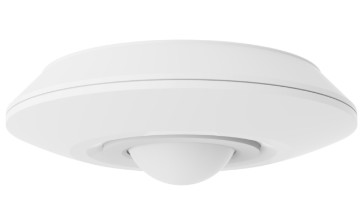

12Vdc a 24Vdc Entrada de contacto seco Pir Sensor infrarrojo con montaje en superficie

  • 12Vdc To 24Vdc Input Dry Contact Pir Infrared Sensor With Surface Mounting
Lugar de origen China.
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA222D IR
Cantidad de orden mínima 100 piezas
Precio Negotiation
Detalles de empaquetado Caja blanca + etiquetas de caja blanca + cartón de cartón
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Válvula de entrada El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef Corriente de trabajo 20 mA max.
Energía de espera Se aplicarán las siguientes medidas: Modo de trabajo Producción de contacto en seco NO/NC
Área de detección (radio) ≥2.5m Altura de montaje los 2.5-4m
Instalación montado en superficie Temperatura de trabajo 0℃~35℃
Alta luz

sensor de infrarrojos pir de montaje en superficie

,

Sensor de infrarrojos Pir de 12 Vdc a 24 Vdc

,

Sensor pir montado en la superficie de contacto en seco
Deja un mensaje
Descripción de producto

Sensor infrarrojo pir de entrada de 12 Vdc a 24 Vdc de contacto seco con montaje en superficie





1. Características

1) Detección de movimiento PIR
2) Producción de NO/NC de contacto seco precisa
3) Detección del sensor de luz diurna disponible
4) El área de detección, el tiempo de espera y el umbral de luz diurna se pueden ajustar mediante un interruptor remoto/DIP
5) Rango máximo de detección: 5-8 m de diámetro
6) El ajuste de fábrica es NO (normalmente abierto) contacto seco, pero puede cambiar a NC (cierre normal) mediante control remoto
7) Se recomienda encarecidamente la detección de movimiento en el pasillo y el inodoro.
8) Mini tamaño compacto para un montaje perfecto en el techo



2.Parámetros



Input/Output (Introducción y salida) Voltado de entrada 12-24 V de corriente continua
Válvulas de tensión 12/24V de corriente continua
Corriente de trabajo 20 mA como máximo
Consumo de energía ≤ 0,5 W @12/24 V de corriente continua
Señales de salida NO/NC contacto seco (configuración de fábrica NO contacto seco)
Parámetro del sensor Función Detección de movimiento PIR + sensor de luz diurna
Área de detección Posibilidad de ajuste a distancia: 100%/75%/50%/25%
Tiempo de espera

DIP: 5s/1min/3min/5min/10min/30min

MH10 remoto: 5s/30s/1min/3min/5min/10min/20min/30min
Sensor de luz diurna

DIP: 50Lux/desactivado

MH10 remoto: 5Lux/15Lux/30Lux/50Lux/

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Rango de detección de radio (basado en una sensibilidad del 100%) 2.5-4 m basado en una altura de montaje de 3 m
Control remoto Disponible
Altura de montaje 2.5-4m valor típico:3m
Aplicación e- ¿ Qué?- ¿ Qué?el hombret Instalación Instalación de la superficie
Temperatura de trabajo 0°C... +35°C. No se puede hacer más.
Temperatura de almacenamiento -40°C~+80°C
Norma de los certificados Certificado Conforme con el CE
Requisitos medioambientales Conforme con la Directiva RoHS
Clasificación de propiedad intelectual Protección IP20
No está disponible

3. Dimensión

12Vdc a 24Vdc Entrada de contacto seco Pir Sensor infrarrojo con montaje en superficie 0

4Diagrama de cableado y función

12Vdc a 24Vdc Entrada de contacto seco Pir Sensor infrarrojo con montaje en superficie 1

5Comience el proceso e inicie

Cuando se enciende, el indicador del sensor se apagará después de parpadear durante 10 segundos y no detectará una señal en movimiento durante este tiempo.Puede usar nuestro control remoto MH10 o interruptor de penetración para ajustar el área de detección, tiempo de espera, sensor de luz diurna, etc.



6Configuración de fábrica

Área de detección: 100% Tiempo de espera: 5 segundos Sensor de luz diurna: Desactivado



7Radiación de detección

12Vdc a 24Vdc Entrada de contacto seco Pir Sensor infrarrojo con montaje en superficie 2

8. Configuración del DIP



Área de detección

  1 2
El 100% Está encendido Está encendido
El 75% - Está encendido
El 50% Está encendido -
El 25% - -



Tiempo de espera

  3 4 5 6
Ⅰ Está encendido Está encendido Está encendido Está encendido 5S
Ⅱ Está encendido - Está encendido Está encendido 1 minuto
Ⅲ Está encendido Está encendido - Está encendido 3 minutos
Ⅳ Está encendido Está encendido Está encendido - 5 minutos
Ⅴ Está encendido Está encendido - - 10 minutos
Ⅵ - - Está encendido Está encendido 20 minutos
Ⅶ - - - - 30 minutos

Sensor de luz diurna

  7 8 9
Ⅰ Está encendido Está encendido Está encendido 5Lux
Ⅱ - Está encendido Está encendido 50 lujos
El artículo Está encendido - Está encendido 100 lujos
Ⅳ Está encendido Está encendido - 150 lujos
Ⅴ - - - Deshabilitar*



** Una vez que el sensor de luz diurna está configurado como Desactivar, nuestro sensor de movimiento detectará el movimiento humano independientemente del ambiente lux



10Control remoto.

12Vdc a 24Vdc Entrada de contacto seco Pir Sensor infrarrojo con montaje en superficie 3
