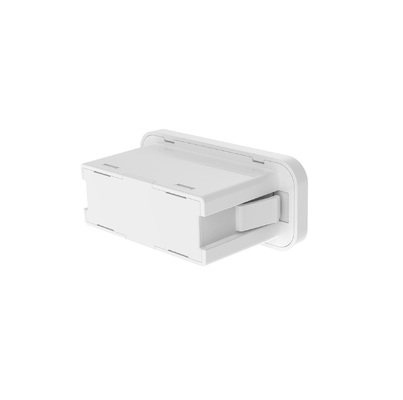

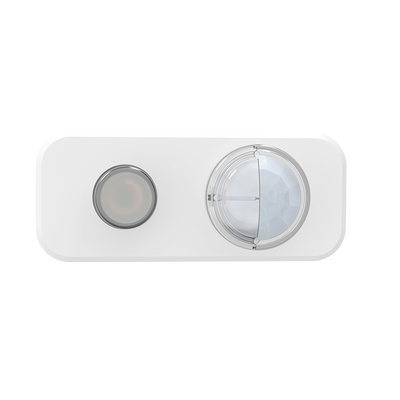

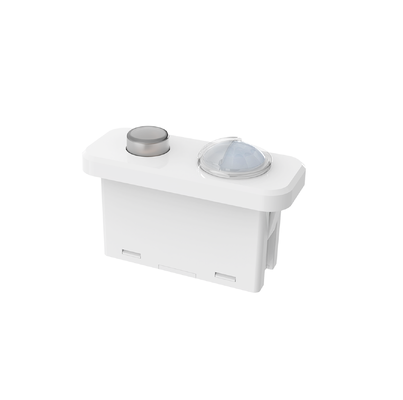

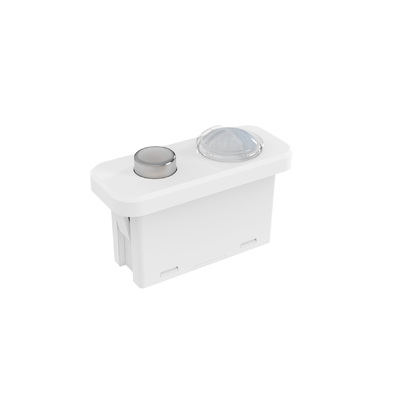

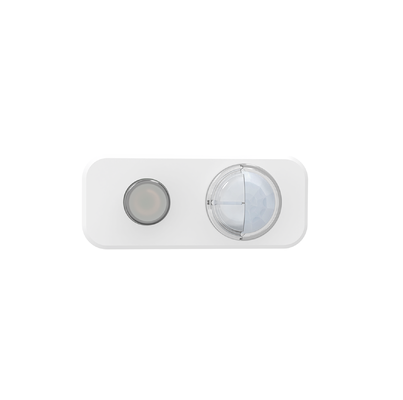

Dali2 & D4i certificado, sensor de movimiento PIR atenuable, conector Zhaga Book20, conexión MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Lugar de origen Shénzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo MDA182D IR
Cantidad de orden mínima 100
Precio Negociable
Detalles de empaquetado En el caso de los productos de la categoría A, el valor de las mercancías incluidas en la categoría
Tiempo de entrega 1, Muestra y pequeño pedido: Dentro de 5 días hábiles después de recibir su pago (si está en stock).
Condiciones de pago T/T
Capacidad de la fuente 10000/por mes
Datos del producto
Tensión nominal 12-24V DC Corriente de funcionamiento 12±5mA@16VCC
Voltaje de ondulación <100MVP-P Señal de salida oscurecimiento DALI
Modo de detección Detección PIR Altura de instalación Típico 3 m (4 m máx.)
Clasificación IP IP20 Vida Garantía de 5 años @ta (interior)
Resaltar

PIR con sensor de movimiento DALI regulable

,

Zhaga Book20 detector de movimiento de enchufe

,

Sensor de juego de conexión certificado D4i
Deja un mensaje
Descripción de producto
Sensor de movimiento PIR regulable certificado DALI-2 y D4i
Sensor de movimiento enchufable compatible con el zócalo Zhaga Book20 con certificación DALI-2 y D4i para una integración perfecta con los drivers D4i.
Características del producto
  • Certificado DALI-2 y D4i para compatibilidad con drivers D4i
  • Tipo de instancia de sensor de movimiento 3 (303) y tipo de instancia de sensor de luz 4 (304)
  • Altura máxima de montaje interior de 4 m con detección de movimiento PIR
  • Todos los parámetros del sensor configurables a través del controlador central DALI
  • Zócalo Zhaga Book20 para instalación enchufable
Parámetros técnicos
Entrada
Tensión nominal 12-24V CC
Corriente de funcionamiento 12±5mA @16V CC
Tensión de rizado <100mVp-p
Salida
Señal de salida Regulación DALI
Parámetros del sensor
Modo de detección Detección PIR
Área de detección Configuración maestra DALI
Tiempo de retención Configuración maestra DALI
Sensor de luz diurna Configuración maestra DALI
Prioridad de luz diurna Configuración maestra DALI
Nivel de regulación Configuración maestra DALI
Rango de detección (radio) Instalación en techo a 3 m de altura: r≥2.5m (100% de sensibilidad, espacio abierto interior de 60°)
Altura de instalación Típica 3 m (4 m máx.)
Parámetros DALI
Instancia de movimiento 62386-303
Instancia de luz diurna 62386-304
Consumo DALI 2mA
Entorno
Temperatura de trabajo -20°C a +55°C
Temperatura de almacenamiento -40°C a +80°C, Humedad ≤85% (sin condensación)
Normas de certificación
Certificado CE
Requisitos medioambientales Cumple RoHS 2.0, REACH
Clasificación IP IP20
Otras especificaciones
Cableado Terminal PH2.0 de 2 pines
Requisitos de instalación Instalación Zhaga Book20
Requisitos de embalaje Tablero + Cartón (K=A)
Peso neto 15.8±3g
Vida útil 5 años de garantía @Ta (interior)
Descripción de la función
Función Configuración
Función ON/OFF Configuración maestra DALI
Función de regulación de 2 pasos Configuración maestra DALI
Función de regulación de 3 pasos Configuración maestra DALI
Recolección de luz diurna Configuración maestra DALI
Prioridad de luz diurna Configuración maestra DALI
Función de red Configuración maestra DALI
Información del producto
Dimensiones (Unidad: mm)
Product dimension diagram Product dimension detailed view
Tamaño del recorte
Función
Product function diagram
Cableado
Wiring diagram
Instrucciones de instalación
Installation instruction diagram
Rango de detección
Detection range diagram
Inicialización
Después de encender la alimentación, el sensor se calentará durante 12 segundos y luego comenzará a funcionar.
Configuración predeterminada
Sensibilidad: 100%, Tiempo de retención: 5s, Sensor de luz diurna: Desactivado, Período de espera: 0s, Nivel de regulación en espera: 10%
Aviso de aplicación
  • La instalación debe ser realizada por un electricista profesional con la alimentación desconectada
  • El sensor PIR no puede penetrar materiales; asegúrese de que no haya obstáculos entre el sensor y los objetos en movimiento
  • La detección puede ser difícil cuando las personas usan ropa gruesa en climas fríos
  • Las señales de calor de los acondicionadores de aire o las fuentes de calefacción pueden causar activaciones falsas
  • Solo para uso en interiores; la luz solar exterior afecta el rendimiento de la detección
  • El rendimiento de la regulación varía con los diferentes drivers DALI-2
  • El umbral de luz diurna se mide en entornos soleados sin sombras
  • La distancia de detección se ve afectada por la altura, la posición de montaje y la temperatura ambiental
  • Requiere una fuente de alimentación CC estable con estabilidad de voltaje de entrada y bajo factor de rizado (<100mV)
  • Probar con al menos 5 unidades antes de la instalación masiva en nuevos entornos
Nota: Cuando la temperatura ambiente se acerca al rango de temperatura del cuerpo humano (36°C~37°C), la detección de movimiento PIR se debilita significativamente. Cuando la temperatura ambiente o la temperatura de la bandeja LED supera los 55°C, pueden producirse activaciones falsas; reduzca la sensibilidad o considere una ubicación alternativa del sensor.
