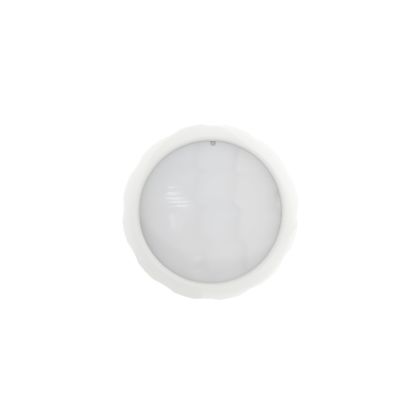

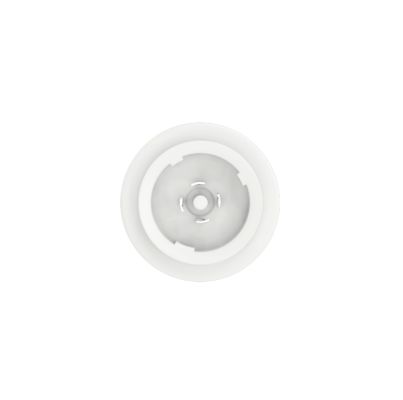

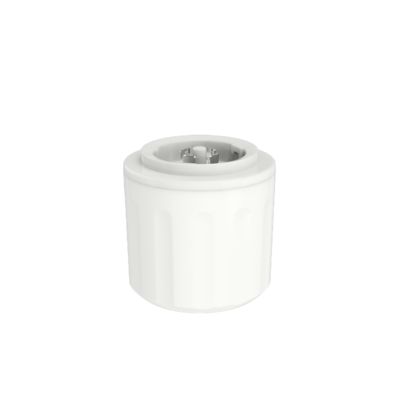

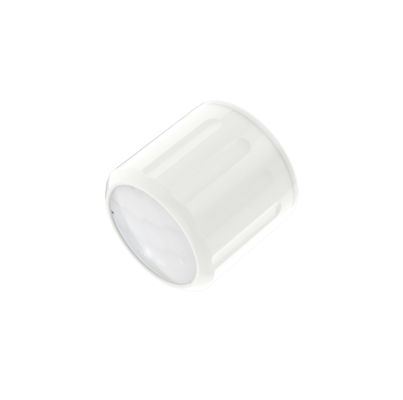

Sensor de movimiento DALI Zhaga Book18 para bahía alta, clasificación IP65, altura máxima de instalación de 12 m MDA079D IR Z

[Características del producto]


• Certificado DALI-2 y D4i; funciona sin problemas con drivers D4i
• Tipo de instancia de sensor de movimiento 3 (303); Tipo de instancia de sensor de luz 4 (304)
• Altura máxima de montaje en interiores es 12m, detección de movimiento PIR
• Todos los parámetros del sensor se pueden configurar mediante el controlador central DALI
• Zócalo Zhaga book 18, Plug&Play IP65


[Parámetros]


[Descripción de la función]


[Información del producto]


• Dimension

• Función

• Instalación

• Rango de detección

​
​

[Inicialización]


Después de encender la alimentación, el sensor se calentará durante 45-60 segundos y luego comenzará a funcionar. Durante la inicialización, el sensor no puede detectar movimiento.


[Configuración predeterminada]

Sensibilidad: 100%, Tiempo de retención: 10s, Sensor de luz diurna: Desactivado, Período de espera: 0s, Nivel de atenuación en espera: 10%

[Aviso de aplicación]

• El sensor debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear y cambiar parámetros.
• El sensor PIR no puede penetrar ningún material, asegúrese de que no haya obstáculos entre el sensor y las personas/objetos en movimiento.
• El sensor puede tener dificultades para detectar personas si usan ropa gruesa en invierno frío.
• Las señales de calor se considerarán señales de movimiento para activar el sensor. Evite orientar el sensor hacia el aire acondicionado u otras fuentes de calor.
• El sensor es solo para uso en interiores. La luz solar exterior podría afectar la detección del sensor.
• Debido a la mejora continua, el contenido de esta instrucción puede cambiar sin previo aviso.
• El rendimiento de la atenuación puede ser diferente cuando se trabaja con diferentes drivers de 0-10V.
• El umbral de luz diurna se mide en un entorno soleado sin sombra ni reflexión difusa de la luz ambiental. El nivel de lux ambiental puede variar en diferentes entornos, clima, época del día y estación.
• La distancia de detección está relacionada con la altura de las personas, la altura de montaje, el ángulo de montaje, la temperatura del entorno de trabajo, etc. Cuando la temperatura ambiente se acerca al rango de temperatura corporal humana (36℃~37℃/96.8~98.6℉), la detección de movimiento PIR se debilitará significativamente o no responderá. Cuando la temperatura ambiente o la temperatura de la placa LED sea superior a 55℃/131℉, pueden ocurrir activaciones falsas, intente reducir la sensibilidad de detección para mejorar. Si persisten las activaciones falsas, el sensor PIR no debería ser adecuado para su uso en el espacio.
• El área de detección dada es un valor típico medido por probadores de 165 cm de altura en un entorno interior abierto.
• Este producto debe usarse con un voltaje estabilizadoCC fuente de alimentacióncuyo voltaje de entrada sea estable y el factor de rizado sea bajo (el factor de rizado sea inferior a 100mV; la corriente de carga sea superior a 25mA).
• Al instalar en un nuevo entorno, instale y pruebe al menos 5 unidades de producto primero antes de la instalación masiva.
• El PIR es un sensor infrarrojo piroeléctrico que detecta cambios en los rayos infrarrojos. Preste atención a los siguientes asuntos durante el uso real, como: la detección de fuentes de calor distintas del cuerpo humano, la temperatura de la fuente de calor no cambia o la fuente de calor no se mueve, y otros factores ambientales relacionados y violaciones del principio de aplicación del PIR impactan.
• Cuando se detectan fuentes de calor distintas del cuerpo humano debido a los siguientes fenómenos, el PIR puede activarse falsamente.

1. Cuando animales pequeños entran en el rango de detección
2. Cuando los rayos infrarrojos lejanos de la luz solar, los faros de los automóviles, las lámparas incandescentes, etc. inciden directamente en el sensor
3. Cuando la temperatura en el rango de detección cambia drásticamente debido a aire caliente, aire frío de equipos de invernadero frío, vapor de agua de humidificadores, etc.


Cuando se detectan fuentes de calor debido a los siguientes fenómenos, el PIR puede no activarse
1. Cuando hay sustancias como vidrio y acrílico que bloquean la transmisión de rayos infrarrojos lejanos entre el sensor y el objeto de detección.
2. La fuente de calor dentro del rango de detección apenas se mueve o se mueve a alta velocidad.
