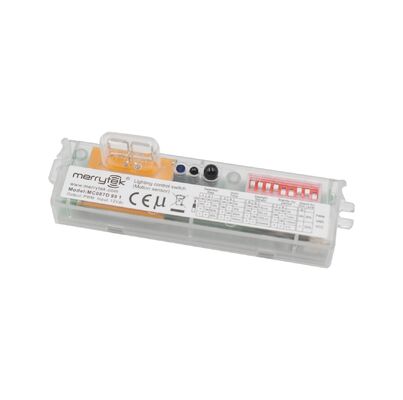

Sensor de luz transparente con pantalla PWM atenuable para estacionamiento, con diseño de antena patentado
| Lugar de origen | Shénzhen, China |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE |
| Número de modelo | MC087D 99 1 |
| Cantidad de orden mínima | 100 |
| Precio | Negociable |
| Detalles de empaquetado | En el caso de los productos de la categoría A, el valor de las mercancías incluidas en la categoría |
| Tiempo de entrega | 1, Muestra y pequeño pedido: Dentro de 5 días hábiles después de recibir su pago (si está en stock). |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 10000/por mes |
Datos del producto
| Rango de voltaje de funcionamiento | 12 ± 1vdc | Señal de salida | Señal de regulación PWM/0-10V |
|---|---|---|---|
| Altura de montaje | 3 m (máximo 6 m) | Temperatura del entorno laboral | -25~60℃ |
| Corriente de trabajo | 20 ± 3 mA | Instalación | incorporado |
| paquete | En el caso de los productos de la categoría A, el valor de las mercancías incluidas en la categoría | Tiempo de vida | Garantía de 5 años@TA |
| Resaltar | Luz triproof con regulación PWM,luz de estacionamiento con sensor de movimiento,luz de sensor de antena patentada |
||
Descripción de producto
Sensor de luz regulable PWM con carcasa transparente a prueba de tri-proof para estacionamiento
Características del producto
- Entrada de 12V CC con señal de regulación 0-10V o señal de regulación PWM de salida
- Regulación opcional de tres y dos pasos con área de detección ajustable
- Diseño de antena de dipolos antitéticos patentado con algoritmo adaptativo
- Elimina disparos falsos causados por la radiación de lóbulos laterales en entornos metálicos
- Ideal para estacionamientos y aplicaciones similares
- Control remoto y configuración de interruptor DIP para una fácil instalación
Especificaciones técnicas
| Especificaciones de entrada | |
|---|---|
| Tensión nominal | 12±1Vcc |
| Corriente de trabajo | 20±3mA |
| Tensión de rizado | <100mVp-p |
| Especificaciones de salida | |
| Señal de salida | Señal de regulación PWM | Señal de regulación 0-10VCC |
| Sensor de luz diurna | |
| Prioridad de luz diurna ENCENDIDO | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Prioridad de luz diurna APAGADO | 150Lux | 200Lux | 300Lux |
| Parámetros del sensor | |
| Potencia de transmisión | 1mW Máx. |
| Área de detección (radio) | Montaje en techo 3m: r≥4m@0.3m/s, r≥2.5m@1m/s Montaje en pared: r≥5m@0.3m/s, r≥3m@1m/s |
| Altura de montaje | 3m (6m Máx.) |
| Especificaciones ambientales | |
| Temperatura de trabajo | -25~60℃ |
| Temperatura de almacenamiento | -40~80℃ |
| Humedad | ≤85% sin condensación |
| Certificaciones y estándares | |
| Certificado | CE |
| Requisitos ambientales | RoHS 2.0, Reach |
| Clasificación IP | IP20 |
| Otras especificaciones | |
| Cableado | Terminal de 3 pines de 2.0mm |
| Instalación | Integrado |
| Paquete | Cartón + Cartón (K=A) |
| Vida útil | 5 años de garantía |
Variaciones del modelo
| Nº de modelo | MC087D 99 1 |
|---|---|
| Modo de ajuste | DIP superior | DIP inferior | DIP superior | DIP inferior |
| Estructura de montaje | Estructura de clip | Estructura de clip | Estructura de instalación con tornillos | Estructura de instalación con tornillos |
| Señal de salida | Señal de regulación PWM | Señal de regulación PWM | Señal de regulación PWM | Señal de regulación PWM |
| Imágenes del producto |  |
Modos funcionales
| Función | Configuración |
|---|---|
| Función ON/OFF | Período de espera establecido en "0s" |
| Función de regulación de dos pasos | Período de espera establecido en "+∞", Sensor de luz diurna establecido en "Desactivar" |
| Función de regulación de tres pasos | Período de espera establecido en "1min/10min", Sensor de luz diurna no establecido en "Desactivar" |
| Prioridad de luz diurna | Período de espera establecido en "+∞", Sensor de luz diurna establecido en "10Lux/30Lux/50Lux" |
Información del producto
Dimensiones
Diagrama de función y cableado
Guía de instalación
Nota de instalación: La distancia entre la antena de microondas y la placa metálica y la carcasa de la lámpara debe ser superior a 3.2 mm, y el escalón de la placa metálica no debe ser superior a 2 mm, de lo contrario afectará el funcionamiento de la antena de microondas.
Configuración del interruptor DIP
| Función | Área de detección | Tiempo de retención | Sensor de luz diurna | Período de espera | Nivel de atenuación en espera | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5s | ON | ON | 15Lux | ON | ON | 0s | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30s | ON | - | 50Lux | ON | - | 1min | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3min | - | ON | 150Lux | - | ON | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Desactivar | - | - | +∞ | ||
Nota: Cuando el código del dial del período de espera se establece en +∞, entrará en modo de prioridad de luz diurna con apagado a media potencia.
Patrón de radiación
Configuración inicial y predeterminada
Proceso de inicialización
La luz se encenderá al 100% de brillo después de encenderla y se apagará después de 10 segundos. Durante la inicialización, no se detectará ninguna señal externa de detección de movimiento.
Configuración predeterminada
- Sensibilidad: 100%
- Tiempo de retención: 5s
- Sensor de luz diurna: Desactivar
- Período de espera: 0s
- Nivel de atenuación en espera: 20%
Directrices de aplicación
Notas importantes de instalación:
- La instalación debe ser realizada únicamente por electricistas cualificados
- Apague siempre la alimentación antes de la instalación, el cableado o el cambio de la configuración del interruptor DIP
- El área de detección varía según la velocidad, el tamaño del objeto, la altura de montaje, el ángulo, el entorno y los materiales reflectantes
- El montaje en pared aumenta significativamente el área de detección en comparación con el montaje en techo
- Es posible que los parámetros del sensor requieran ajuste para diferentes entornos de instalación
- Solo para uso en interiores: el uso en exteriores afecta el rendimiento a prueba de agua
- Altura máxima de instalación: 6 metros (óptima: 3 metros)
- Distancia mínima entre sensores: 3 metros
- Evite la instalación cerca de objetos en movimiento, ventiladores, motores de CC o salidas de aire
- Las microondas no penetran el metal: no instale en recintos metálicos cerrados
- Utilice una fuente de alimentación regulada de CC con voltaje de salida estable y bajo coeficiente de rizado (<100mV)
- La corriente de carga debe ser superior a 25mA
