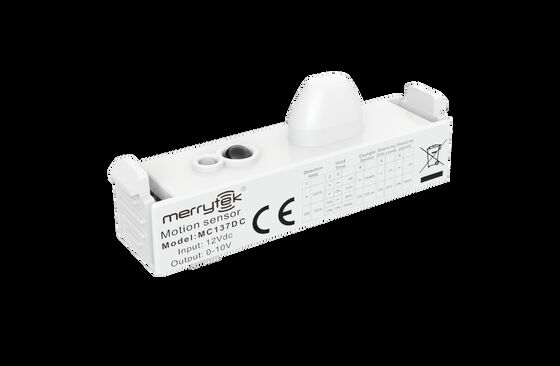

Sensor de luz atenuable triproof, concha de banda larga, diseño de antena en miniatura, sin sombreado

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Lugar de origen Shénzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo MC137D C y MC137D D
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Bolsa de burbujas + tabique + caja exterior (K=A)
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles posteriores a la recepción del pago. 2, pe
Condiciones de pago T/T
Capacidad de la fuente 10000 unidades/mes
Datos del producto
Tensión nominal 12 ± 1 VCC Voltaje de ondulación Se aplicará el método siguiente:
Frecuencia de trabajo 5.8GHz ±75MHz, banda ISM Altura de instalación 3 m (5 m máximo)
Temperatura de trabajo Construido en: -25 ~ 60 °C Vida Garantía de 5 años@TA
Resaltar

luz triproof con sensor de movimiento atenuable

,

luz a prueba de tres bandas de caparazón larga

,

luz de sensor de antena en miniatura
Deja un mensaje
Descripción de producto
Sensor de luz atenuable triproof con diseño de antena en miniatura
Características del producto
  • Antenna dipólica de mini acoplamiento patentada
  • Capa de banda larga con diseño de antena en miniatura, eliminando los problemas de sombreado
  • Potencia de salida de RF ultrabaja, segura para la salud humana
  • Control remoto y interruptor DIP para ajustar los parámetros de detección
  • Lobo lateral bajo con alta adaptabilidad a los ambientes metálicos
  • No se ve afectado por la temperatura, la humedad, el ruido, el flujo de aire, el polvo y las condiciones de luz
Parámetros técnicos
Especificaciones de entrada
Voltagem nominal Se aplicarán las siguientes medidas:
Corriente de trabajo MC137D C: 20 ± 2mA.
Tensión de la onda Se aplicará el método siguiente:
Especificaciones de salida
Señales de salida MC137D C: 0-10VDC señal de atenuación.
Sensor de luz diurna
Sensor de luz diurna Prioridad de la luz del día
Parámetros de detección
Frecuencia de trabajo 5.8GHz ± 75MHz, banda ISM
Transmisión de energía 1mW máximo.
Rango de detección (radius) Instalación de techo de 3 m de altura: r≥4m@0,3m/s, r≥2,5m@1m/s
Instalación horizontal de 2 m de altura: r≥8m@0,3m/s, r≥4m@1m/s
Altura de la instalación 3 m (máximo 5 m)
Especificaciones medioambientales
Temperatura de trabajo Construido en: -25 ~ 60 °C
Temperatura de almacenamiento -40°C a 80°C, humedad ≤ 85% (no condensante)
Normas de certificación
Certificado CE, RED (en trámite)
Requisitos medioambientales Cumple con la norma RoHS 2.0Requisitos de alcance
Clasificación de propiedad intelectual Protección IP20
Otras especificaciones
El cableado Terminal de 3 pines de 2,0 mm
Requisitos de instalación Instalación incorporada
Requisitos para el embalaje Bolsa de burbujas + tabique + caja exterior (K=A)
Peso neto 10 ± 2 g
Duración de vida 5 años de garantía
Selección del modelo
MC137D C MC137D D
Se aplicará una señal de atenuación de 0-10VDC. Signo de atenuación PWM
Prioridad de la luz del día
Descripción de la función
Función Se trata de un sistema de control de la calidad de los productos.
Función de encendido/apagado No incluido
Función de atenuación de dos pasos No incluido
Función de atenuación de tres pasos El período de espera se establecerá en "5min/10min/30min"
La cosecha a la luz del día No incluido
Prioridad de la luz del día Período de espera se establecerá en "+∞"
Diagramas técnicos
Recomendado para su uso en luces de techo
Las dimensiones
Sensor de luz atenuable triproof, concha de banda larga, diseño de antena en miniatura, sin sombreado 0
Diagrama de cableado y diagrama de función
Sensor de luz atenuable triproof, concha de banda larga, diseño de antena en miniatura, sin sombreado 1
Diagrama de instalación
Sensor de luz atenuable triproof, concha de banda larga, diseño de antena en miniatura, sin sombreado 2
Aviso de instalación:Al instalar, por favor preste atención a la distancia entre la antena de microondas y el tablero de luz.
Configuración del interruptor DIP
Función Área de detección Tiempo de espera Sensor de luz diurna Nivel de oscuridad en espera Período de espera
Código de marcado 1 2 3 4 5 6
Ⅰ - El 100% - - 5s - Desactivar El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. 100 a 150 lujos - El 0% - +∞
Ⅱ Está encendido El 50% - Está encendido 1 minuto Está encendido 30Lux 100 lujos 200 lujos Está encendido El 20% Está encendido 15 minutos
Ⅲ Está encendido - 3 minutos 150 lujos 300 lujos
Ⅳ Está encendido Está encendido 10 minutos
Instrucciones para el control remoto
Inicialización:El sensor encenderá la luz al 100% de brillo por primera vez y la apagará después de 10 segundos.
Configuración predeterminada:Sensibilidad: 100%. Tiempo de espera: 5 segundos. Sensor de luz diurna: Deshabilitar. Período de espera: 15 minutos. Nivel de atenuación: 0%
Directrices de aplicación
  • El sensor debe ser instalado por un electricista profesional. Por favor, corta la energía antes de instalar, cablear, cambiar la configuración del interruptor de marcado, etc.
  • La distancia de detección está relacionada con factores tales como la velocidad de movimiento del objeto en movimiento, el tamaño del objeto en movimiento, la altura de instalación, el ángulo de instalación,si el entorno de instalación está abierto, y el material del reflector.
  • Cuando el sensor de microondas está instalado en la pared, la distancia de detección se incrementará mucho en comparación con la instalada en el techo.Por favor, reduzca la sensibilidad al uso o póngase en contacto con nuestra empresa para confirmar la configuración de uso.
  • Es posible que sea necesario reconfigurar los parámetros de los sensores en diferentes entornos de instalación.
  • Este sensor es solo para uso en interiores, viento y lluvia al aire libre, y los objetos en movimiento circundantes causarán un falseado.
  • La altura de instalación del producto sensor no podrá exceder de 6 metros, y la altura óptima es de 3 metros; la distancia entre los dos sensores debe ser superior a 3 metros.
  • Cuando el sensor está instalado en una lámpara metálica, en una superficie reflectante metálica o en un entorno cerrado estrecho, las microondas se reflejarán varias veces y causarán un falseamiento.
  • Por favor, asegúrese de que no hay señales móviles tales como ventiladores, motores de CC, tuberías de alcantarillado, salidas de aire, etc. alrededor del sensor.
  • Las microondas no pueden penetrar el metal, evitar la instalación en lámparas metálicas cerradas o semicerradas, y no debe haber metal o vidrio que bloquee el producto.
  • Debe utilizarse una fuente de alimentación de corriente continua regulada con tensión de salida estable y bajo coeficiente de ondulación.
  • Las especificaciones y parámetros del producto pueden optimizarse sin previo aviso.
