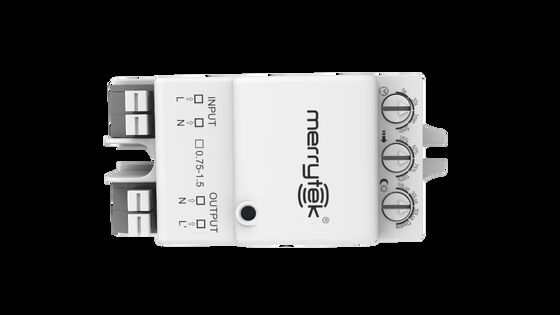

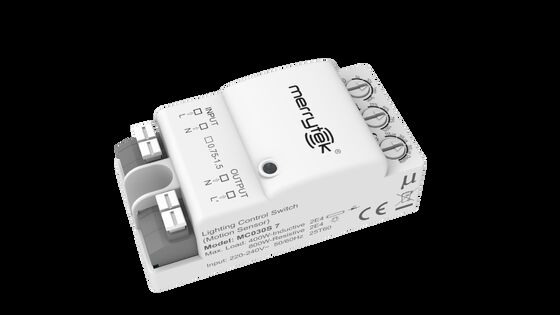

Sensor de movimiento de encendido/apagado de microondas, ajuste del interruptor rotativo, con baja potencia de espera MC030S 7

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
Lugar de origen Shénzhen, China
Nombre de la marca Merrytek
Certificación CE, RED
Número de modelo MC030S 7
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Bolsa de burbujas + cartón + cartón ((K=A))
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10000 unidades/mes
Datos del producto
Rango de voltaje 110-240 VCA 50/60 Hz Control de salida ON-OFF
Frecuencia de funcionamiento 5,8 GHz ±75 MHz, banda de ondas ISM. Altura de montaje 3 m (montaje en techo), 6 m máx.)
Temperatura de funcionamiento -25~60°C Vida 5 años de garantía @Ta
Resaltar

sensor de movimiento de microondas con interruptor rotativo

,

sensor de movimiento de microondas de baja potencia

,

sensor de movimiento de microondas ON OFF
Deja un mensaje
Descripción de producto
Sensor de movimiento ON/OFF para microondas, ajuste de interruptor giratorio, con bajo consumo en espera
Características del producto
  • Cumple con los nuevos estándares ERP con bajo consumo en espera
  • Banda de onda ISM de microondas de 5,8 GHz sin licencia; pedidos a granel cumplen con la aprobación RED y TUV
  • Diseño de tamaño compacto, se puede integrar en la mayoría de las luminarias
  • Operación simple: ajuste los interruptores giratorios para cambiar el área de detección, el tiempo de retención, el sensor de luz diurna y otros parámetros
  • Terminales de entrada y salida para una conexión conveniente
  • Cinco años de garantía
Parámetros técnicos
Entrada
Rango de voltaje 110-240VAC 50/60Hz
Consumo en espera ≤0.1W
Prueba de sobretensión L--N: 4kV
Salida
Control de salida ON-OFF
Capacidad de carga 200W@230Vac (Inductivo/LED); 400W@230Vac (Resistivo)
400W@230Vac (Inductivo/LED); 800W@230Vac (Resistivo)
Capacidad máxima de sobretensión 30A (50% Ipeak, twidth =500us, 230Vac carga completa, arranque en frío)
60A (50% Ipeak, twidth =200us, 230Vac, carga completa, arranque en frío)
Parámetros del sensor
Frecuencia de operación 5.8 GHz ±75MHz, banda de onda ISM
Potencia de transmisión 1mW Max.
Tiempo de retención 5s/30s/1min/5min por interruptor giratorio
Área de detección 100%/75%/50%/25% por interruptor giratorio
Sensor de luz diurna 10Lux/30Lux/50Lux/Desactivar (Difusión) por interruptor giratorio
Radio de detección Instalación en techo a 3m de altura: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m
Condición de prueba: Ajuste del producto 100% de sensibilidad, 60㎡ espacio abierto interior
Altura de montaje 3m (montaje en techo), 6m Max
Ambiente
Temperatura de operación -25~60°C
Temperatura de almacenamiento -40℃~80℃, Humedad: ≤85% (sin condensación)
Temperatura máxima de la carcasa (Tc) 80℃
Estándar de certificado
Certificado CE, RED
Requisito ambiental Cumple con RoHS 2.0, Reach
Clasificación IP IP20
Categoría de producto Clase II
Otro
Cableado Bloque de terminales tipo presión, cableado 0.75-1.5 mm²
Instalación Empotrado
Paquete Bolsa de burbujas + Tablero + Cartón (K=A)
Peso neto 37.8±3g
Vida útil 5 años de garantía @Ta
Funciones
✓ Función ON-OFF Si el sensor de luz diurna está configurado en "desactivar" o el brillo ambiental es inferior al valor preestablecido del sensor de luz diurna, cuando se detectan señales de movimiento, el sensor comienza a funcionar y la luz se enciende. Cuando finaliza el tiempo de retención, la luz se apaga.
○ Atenuación de 2 pasos N/A
○ Atenuación de 3 pasos N/A
○ Captura de luz diurna N/A
○ Prioridad de luz diurna N/A
○ Alta-baja sensibilidad N/A
○ Agrupación N/A
Información del producto
Nota: El sensor está diseñado para conectar una sola carga. Conectar más de una carga puede dañar el sensor.
Rango de detección
Microwave sensor detection range diagram showing coverage area
Ajuste de interruptor DIP
Inicialización

Después de encender, el sensor enciende automáticamente la luz al 100% de brillo y la apaga después de 10 segundos. Durante la inicialización, el sensor no puede detectar movimiento.

Ajuste predeterminado

Sensibilidad: 100%, Tiempo de retención: 5s, Sensor de luz diurna: Desactivar

Aviso de aplicación
  • El sensor debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o ajustar los interruptores DIP.
  • Las microondas no pueden penetrar el metal. No coloque el producto en una lámpara metálica cerrada o semicerrada. Ni el metal ni el vidrio deben cubrir el producto. Si la antena necesita pasar a través de una placa metálica, asegúrese de que la parte superior del sensor esté cerca de la placa metálica.
  • Se recomienda que el espacio de instalación entre sensores sea superior a 2 m. Manténgalo alejado de dispositivos inalámbricos como interruptores y enrutadores, y se recomienda que el espacio de instalación entre sensores y enrutadores sea superior a 2 m. La superficie de la antena del sensor de microondas debe estar alejada de la entrada de CA y la salida de CC para evitar que las señales de baja/alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
  • El área de sensibilidad está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes, etc. El área de detección dada es un valor típico medido por probadores de 165 cm de altura en un entorno interior abierto.
  • Este modelo es adecuado para instalación en techo. Si se utiliza instalación en pared, el área de detección del sensor de microondas aumenta considerablemente y puede causar el fenómeno de penetración de microondas a través de la pared o que la luz no se apague. Por lo tanto, ajuste la sensibilidad al 10%. Si la sensibilidad del 10% no se puede utilizar, evite la instalación en pared o solicite soporte técnico al fabricante.
  • Los umbrales de luz diurna se miden en un día soleado sin sombras y en un estado de reflexión difusa de la luz ambiental. Diferentes entornos y climas causan diferentes valores de brillo que mide el sensor de luz diurna.
  • El sensor no debe estar cubierto u oculto por metal, PCB, bandeja de LED, etc. El espacio entre la antena del sensor y los materiales circundantes debe ser superior a 5 mm. No debe haber metal ni pistas de PCB cerca de la antena del sensor, ni por encima ni por debajo de ella. El grosor recomendado de la cubierta es de 2 mm, y mantenga el espacio entre la antena del sensor y la cubierta superior a 3.2 mm.
  • Las señales de vibración se considerarán señales de movimiento para activar el sensor. La instalación del sensor debe estar alejada de objetos que vibren durante mucho tiempo, como equipos metálicos grandes, tuberías, salidas de aire acondicionado, conductos de escape, puertos de máquinas de extracción de humo, ventiladores que se mueven, etc. Las mascotas en el área de detección pueden causar activaciones falsas.
  • La superficie de la antena del módulo de microondas debe estar alejada de la entrada de CA, la salida de CC, el puente rectificador, el transformador, el tubo de conmutación y otros dispositivos de alta potencia para evitar que las señales de alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
  • El sensor es solo para uso en interiores. El efecto impermeable para uso en exteriores o semi-exteriores se verá afectado. El viento, la lluvia y los objetos en movimiento pueden causar activaciones falsas. Cuando el sensor se instala en una lámpara metálica, una superficie reflectante metálica o un entorno pequeño y cerrado, las microondas se reflejarán muchas veces y causarán activaciones falsas, reduzca la sensibilidad o solicite soporte técnico al fabricante.
  • Cuando la temperatura ambiente supera los 80°C, se puede activar la protección contra sobretemperatura (recuperación automática después de enfriarse).
  • Para el nuevo entorno de instalación, se recomienda probar 5 muestras antes de la instalación.
