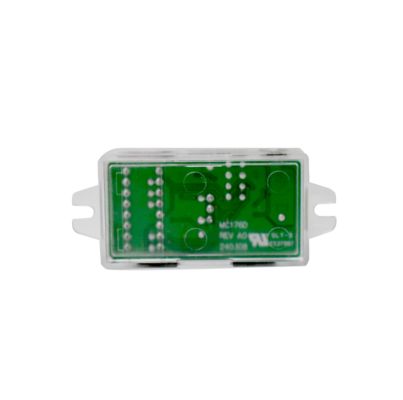

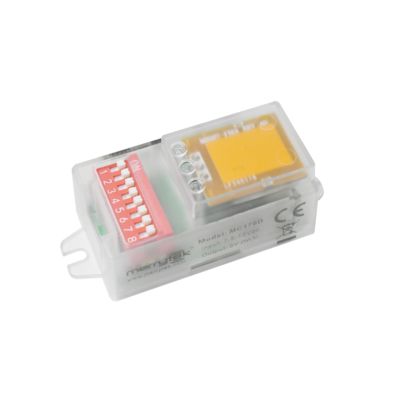

Sensor DC de movimiento de microondas, con función de prioridad de la luz del día, configuración del interruptor DIP MC176D
| Lugar de origen | PORCELANA |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE |
| Número de modelo | MC176D |
| Cantidad de orden mínima | 100pcs |
| Precio | Negociable |
| Detalles de empaquetado | Bolsa de burbujas + tabique + caja exterior (K=A) |
| Tiempo de entrega | dentro de los 5 días hábiles para las muestras y los pedidos pequeños; dentro de las 3-4 semanas par |
| Condiciones de pago | T/t, unión occidental |
| Capacidad de la fuente | 10,000pcs por mes |
Datos del producto
| Tensión nominal | 7,5-13 VCC | Corriente de trabajo | 16±2mA |
|---|---|---|---|
| Señal de salida | Señal de atenuación PWM de 5 V | Frecuencia de trabajo | 5.8GHz ±75MHz, banda ISM |
| Altura de instalación | 3 m (máximo 6 m) | Temperatura de trabajo | Construido en: -25 ~ 60 °C |
| Vida | Garantía de 5 años@TA | ||
| Resaltar | Sensor de movimiento por microondas con aprovechamiento de la luz diurna,Sensor de movimiento DC por microondas,Sensor de microondas con interruptor DIP |
||
Descripción de producto
Sensor de movimiento por microondas DC, con función de prioridad de luz diurna, ajuste de interruptor DIP
Características del producto
- Entrada de 7.5-13VDC, fuente de alimentación DC o con 12VDC
- Fuente de alimentación del controlador LED para salida de alimentación auxiliar
- Señal de atenuación PWM de 5V, atenuación de 3 o 2 pasos
- Todo el ajuste de parámetros del sensor de movimiento mediante DIP
- Módulo de antena de baja impedancia con diseño de columna de guía de luz de tamaño pequeño, puede reducir la apertura de la placa de la lámpara
- Función de prioridad de luz diurna
Parámetros
| Entrada | |
|---|---|
| Tensión nominal | 7.5-13VDC |
| Corriente de trabajo | 16±2mA |
| Tensión de rizado | < 100mVp-p |
| Salida | |
| Señal de salida | Señal de atenuación PWM de 5V |
| Sensor de luz diurna | |
| Umbral de luz diurna | 5Lux/15Lux/50Lux/Desactivar |
| Prioridad de luz diurna | ENCENDIDO | APAGADO |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Nivel de atenuación | 25% |
| Parámetros de detección | |
| Frecuencia de trabajo | 5.8GHz ±75MHz, banda ISM |
| Potencia de transmisión | 1mW Máx. |
| Área de detección | 100%/75%/50%/25% |
| Tiempo de retención | 5s/90s/3min/10min |
| Período de espera | 0s/30s/10min/+∞ |
| Rango de detección (radio) | Instalación en techo a 3m de altura: r≥4m@0.3m/s, r≥2.5m@1m/s; Instalación horizontal a 2m de altura: r≥8m@0.3m/s, r≥4m@1m/s |
| Altura de instalación | 3m (6m Máx) |
| Entorno | |
| Temperatura de trabajo | Integrado: -25~60℃ |
| Temperatura de almacenamiento | -40℃…80℃, humedad ≤85% (sin condensación) |
| Normas de certificación | |
| Certificado | CE, RED (Pendiente) |
| Requisitos ambientales | Cumple con RoHS 2.0, requisitos Reach |
| Clasificación IP | IP20 |
| Otros | |
| Cableado | Terminal de 3 pines de 2.0mm |
| Requisitos de instalación | instalación empotrada |
| Requisitos de embalaje | Bolsa de burbujas + partición + caja exterior (K=A) |
| Peso neto | 13 ±2g |
| Vida útil | 5 años de garantía @Ta |
Descripción de la función
| MC176D | Función |
|---|---|
| Función ON/OFF | N/A |
| Función de atenuación de dos pasos | Período de espera configurado en "+∞" |
| Función de atenuación de tres pasos | Período de espera configurado en "30S/10min" |
| Cosecha de luz diurna | N/A |
| Prioridad de luz diurna | Período de espera configurado en "+∞" |
Diagramas de operación
Función ON/OFF (configurar Período de espera en "0s")
Función de atenuación de 2 pasos (configurar Período de espera en "+∞")
Función de atenuación de 3 pasos (período de espera configurado en "10S/1min/3min/5min/10min/30min")
Prioridad de luz diurna
Diagramas
Dimensión (mm)
Cableado, Función
Ajuste de interruptor DIP
| Área de detección | Tiempo de retención | Sensor de luz diurna | Período de espera | |
|---|---|---|---|---|
| Encender | Apagar | |||
| ① ON ON 100% | ON ON 5S | ON ON 5Lux | 15Lux | ON ON 0S |
| ② - ON 75% | - ON 90S | - ON 15Lux | 50Lux | - ON 30S |
| ③ ON - 50% | ON - 3min | ON - 50Lux | 100Lux | ON - 10min |
| ④ - - 25% | - - 10min | - - Desactivar | - | - - +∞ |
Diagrama de radiación
Inicialización
El sensor encenderá la luz al 100% de brillo por primera vez y la apagará después de 10 segundos. Durante el período de inicialización, no se detectará ninguna señal de movimiento externa.
Configuración predeterminada
Sensibilidad: 100% Tiempo de retención: 5s Sensor de luz diurna: Desactivado; Período de espera: 0S; Nivel de atenuación en espera: 25%
Aviso de aplicación
- El sensor debe ser instalado por un electricista profesional. Corte la alimentación antes de instalar, cablear, cambiar la configuración del interruptor DIP, etc.
- La distancia de detección está relacionada con factores como la velocidad de movimiento del objeto en movimiento, el tamaño del objeto en movimiento, la altura de instalación, el ángulo de instalación, si el entorno de instalación está abierto y el material del reflector.
- Cuando el sensor de microondas se instala en la pared, la distancia de detección aumentará considerablemente en comparación con la instalación en el techo.
- Es posible que los parámetros del sensor deban reconfigurarse en diferentes entornos de instalación, consulte las siguientes instrucciones o póngase en contacto con el fabricante.
- Este sensor es solo para uso en interiores, el viento y la lluvia en exteriores y los objetos en movimiento circundantes causarán disparos falsos.
- La altura de instalación del producto sensor no puede exceder los 6 metros, y la altura óptima es de 3 metros; la distancia entre los dos sensores debe ser superior a 3 metros.
- Cuando el sensor se instala en una lámpara metálica, sobre una superficie reflectante metálica o en un entorno cerrado y estrecho, las microondas se reflejarán varias veces y causarán disparos falsos.
- Asegúrese de que no haya señales de movimiento como ventiladores, motores de CC, tuberías de alcantarillado, salidas de aire, etc. alrededor del sensor, de lo contrario, el sensor puede causar disparos falsos.
- Las microondas no pueden penetrar el metal, evite instalar en lámparas metálicas cerradas o semicerradas, y no debe haber metal o vidrio bloqueando el producto.
- Sensor con diferentes controladores PWM / 0-10V, el efecto de baja luz puede ser diferente.
- Se debe utilizar una fuente de alimentación regulada de CC con tensión de salida estable y bajo coeficiente de rizado. El rizado de la fuente de alimentación debe ser inferior a 100 mV; la corriente de carga debe ser superior a 25 mA.
- Las especificaciones y parámetros del producto pueden optimizarse sin previo aviso.
