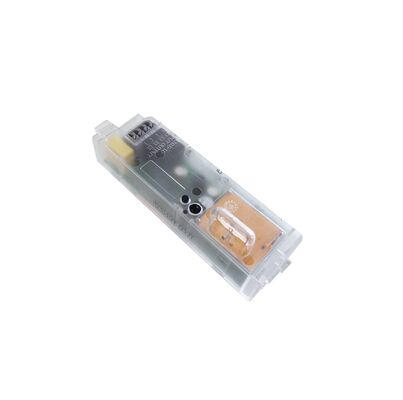

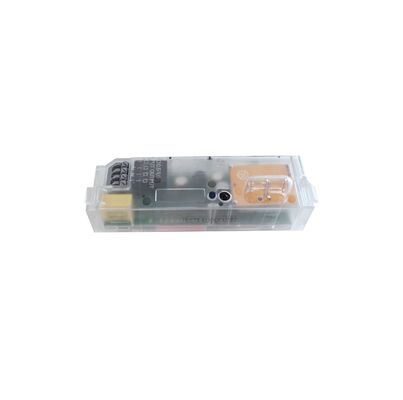

Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Lugar de origen Shénzhen, China
Nombre de la marca Merrytek
Certificación CE, RED
Número de modelo MC098S 99 2
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Bolsas de burbujas + cartón + cartón ((K=A)
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Tensión nominal El valor de las emisiones de CO2 de las instalaciones de combustión renovable es el valor de las emi Energía de espera ≤0,5W
Señal de salida Encendido/apagado Frecuencia de trabajo 5.8GHz ±75MHz, banda ISM
Altura de instalación 3 m (máximo 6 m) Vida Garantía de 5 años@TA
Deja un mensaje
Descripción de producto

[Características del producto]



  • Diseño de antena dipolo de acoplamiento patentado y algoritmo adaptativo, que resuelve eficazmente el problema de la baja altura de instalación de los sensores de antena columnar y la activación falsa causada por la radiación del lóbulo lateral de la antena cuando se instala en una habitación metálica.
  • Ampliamente utilizado en estacionamientos y otros lugares, resuelve el problema de que el sensor tradicional no puede detectar vehículos o el vehículo no puede detectarse hasta que pasa directamente debajo del sensor.
  • Los parámetros del sensor se pueden configurar mediante control remoto e interruptores DIP, fáciles de configurar.



[Parámetros]



Aporte
Tensión nominal 220-240 Vca 50/60 Hz
Energía en espera ≤0,5W
Prueba de sobretensión 1KV(L/N,EN61000-4-5)
Producción
Señal de salida ENCENDIDO/APAGADO
Tipo de carga Inductivo o Resistivo
Capacidad de carga 200W@230Vac(Inductivo); 400W@230Vac(Resistivo)
Máx. Capacidad de sobretensión

Relé 7A

20A (50% Ipico, ancho = 200uS, 230Vac carga completa, arranque en frío);
Parámetros del sensor
Frecuencia de trabajo 5,8 GHz ±75 MHz, banda de ondas ISM
Transmisión de potencia 1 mW máx.
Área de detección (radio)

Altura de montaje en techo 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s;

Altura de montaje en pared 3 m:r≥5m@0.3m/s,≥4m@1m/s

Condición de prueba: Establezca una sensibilidad del 100 %, abra un área interior de 60㎡.
Altura de montaje 3 m (6 m máximo)
tiempo de espera

5s/30s/90s/5min/20min/30min (Código de marcación)

5s/30s/1min/3min/5min/10min/20min/30min (configuración MH10)
Área de detección 100%/75%/50%/25%
Sensor de luz diurna Luz diurna normal

2Lux/10Lux/30Lux//50Lux/Desactivar

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Desactivar (configuración MH10)
Temperatura de funcionamiento -25℃…+60℃
Temperatura de almacenamiento -40~80℃ Humedad: ≤85% sin condensación
Estándares de certificado
Certificado CE, ROJO
miambientalRequisitos Cumplir con el alcance de RoHS 2.0
IPClasificación IP20
Otro
Modelo remoto MH10; MH16; MH03
Alambrado Terminales tipo presión, diámetro del cable: 0,5-0,75 mm2
Instalación Incorporado
Paquete Bolsa de burbujas+Tablilla + Cartón(K=A)
Peso neto 40,3±3g
Vida 5 años de garantía@Ta



[Función]



Función de encendido/apagado Control de luz desactivado o el valor de brillo externo es inferior al valor establecido. Cuando los sensores de microondas detectan el movimiento de un objeto, el sensor se activa y entra en estado de luz encendida. Mantiene el estado de encendido después de un retraso y luego ingresa al estado de apagado.
Función de atenuación de dos pasos N / A
Función de atenuación de tres pasos N / A
Cosecha de luz diurna N / A
Prioridad de luz natural N / A



[Información del producto]



  • Dimensión (unidades: mm)



Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia 0



  • Función y cableado

Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia 1Consejos para la instalación de antenas

Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia 2Sugerencia: El ángulo inferior de la placa de luz de la antena de microondas debe ser superior a 2 mm; de lo contrario, la distancia de inducción se acercará



[Configuración del interruptor DIP]



Función Sensor de luz diurna Tiempo de espera Área de detección
Código de marcación 1 2



3

 Umbral del sensor de luz natural 4 5 6 tiempo de espera 7 8 Área de detección
Ⅰ EN EN EN 2lux EN EN EN 5S EN EN 100%
Ⅱ - EN EN 10lux EN EN - 30S EN - 75%
Ⅲ - EN - 30lux EN - EN 90S - EN 50%
Ⅳ - - EN 50lux EN - - 5 minutos - - 25%
Ⅴ - - - Desactivar - EN EN 20 minutos N / A N / A N / A
Ⅵ N / A N / A N / A N / A - - - 30 minutos N / A N / A N / A



  • Patrón de radiación



Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia 3



[Control remoto MH10]



Sensor AC ON/OFF ampliamente utilizado para estacionamiento, con interruptor de inclinación lateral superior, instalación de tornillo, disponible a distancia 4El sensor debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o cambiar la configuración del interruptor DIP.

  • El área de sensibilidad está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes, etc. El área de detección dada es un valor típico medido por probadores de 165 cm/65 kg en un ambiente interior abierto.
  • El área de detección del sensor de microondas cuando se instala en la pared aumentará considerablemente en comparación con cuando se instala en el techo. Si adopta un techo de pared, reduzca la sensibilidad o comuníquese con nuestra empresa para confirmar la configuración de uso. Los umbrales de luz diurna se miden en un día soleado sin sombras y en un estado de reflexión difusa de la luz ambiental. Los distintos entornos y climas provocan diferentes valores de luminosidad que miden los sensores de luz diurna.
  • Es posible que sea necesario reconfigurar los parámetros del sensor en diferentes entornos de instalación; consulte las siguientes instrucciones o comuníquese con el fabricante.
  • El sensor es sólo para uso en interiores. El efecto impermeable para uso en exteriores o semi-exteriores se verá afectado. El viento, la lluvia y los objetos en movimiento pueden provocar una activación falsa.
  • La altura de instalación del producto sensor no puede exceder los 6 metros y la altura óptima es de 3 metros. La distancia entre los dos sensores debe ser superior a 3 m.
  • Cuando el sensor se instala en una lámpara de metal, sobre una superficie reflectante de metal o en un ambiente cerrado pequeño, el microondas se reflejará varias veces y provocará una activación falsa. Reduzca la sensibilidad del sensor o comuníquese con el fabricante para obtener asistencia técnica.
  • Asegúrese de que no haya señales en movimiento como ventiladores, motores de CC, tuberías de alcantarillado, salidas de aire, etc. alrededor del sensor; de lo contrario, el sensor podría provocar una activación falsa.
  • Las microondas no pueden penetrar el metal. No coloque el producto en una lámpara metálica cerrada o medio cerrada. No se permite que ni metal ni vidrio cubra la parte superior del producto.
