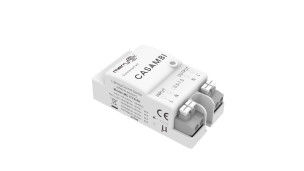

Casambi ON/OFF Sensor Diseño de tamaño compacto adecuado para la mayoría de los luminarias MC177S B1

Características del producto

• Se adoptó la red de malla Bluetooth Casambi, se utilizó la aplicación Casambi para diseñar parámetros y configurar escenarios de aplicación
• Cumple con los nuevos estándares ERP; bajo consumo en espera.
• Banda de frecuencia ISM de microondas de 5,8 GHz sin licencia; los pedidos a granel cumplen con la aprobación RED&TUV.
• Diseño de tamaño compacto, se puede integrar en la mayoría de las luminarias.
• Los terminales de entrada y salida son convenientes para la conexión.
• Cinco años de garantía

[Parámetros]

[Información del producto]

• Dimensión (unidades: mm)

• Función

• Cableado

[Diagrama de cableado]

*El sensor está diseñado para conectar una sola carga. Conectar más de una carga puede dañar el sensor.

[Instrucciones de instalación]

[Rango de detección]

[Inicialización]

Cuando el sensor se enciende por primera vez, el indicador parpadeará 6 veces y se apagará después de 15 segundos. Durante la inicialización, el sensor no puede detectar movimiento.

[Configuración predeterminada]

Sensibilidad: 100%, Tiempo de retención: Configuración de la aplicación, Sensor de luz diurna: Configuración de la aplicación

[Aviso de aplicación]

• El sensor debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar y cablear.
• Las microondas no pueden penetrar el metal. No coloque el producto en una lámpara metálica cerrada o semicerrada. Ni el metal ni el vidrio pueden cubrir el producto. Si la antena necesita pasar a través de una placa metálica, asegúrese de que la parte superior del sensor esté cerca de la placa metálica.
• Se recomienda que el espaciado de instalación entre sensores sea superior a 2 m. Manténgalo alejado de dispositivos inalámbricos como interruptores y enrutadores, y se recomienda que el espaciado de instalación entre sensores y enrutadores sea superior a 2 m. La superficie de la antena del sensor de microondas debe estar alejada de la entrada de CA y la salida de CC para evitar que las señales de baja/alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
• El área de sensibilidad está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes, etc. El área de detección dada es un valor típico medido por probadores de 165 cm de altura en un entorno interior abierto.
• Este modelo es adecuado para instalación en techo. Si se utiliza instalación en pared, el área de detección del sensor de microondas aumenta considerablemente y puede causar el fenómeno de penetración de microondas en la pared o que la luz no se apague. Por lo tanto, ajuste la sensibilidad al 10%. Si la sensibilidad del 10% no se puede utilizar, evite la instalación en pared o solicite soporte técnico al fabricante.
• Los umbrales de luz diurna se miden en un día soleado sin sombras y en un estado de reflexión difusa de la luz ambiental. Diferentes entornos y climas causan diferentes valores de brillo que mide el sensor de luz diurna.
• El sensor no debe estar cubierto u oculto por metal, PCB, bandeja de LED, etc. El espaciado entre la antena del sensor y los materiales circundantes debe ser superior a 5 mm. No debe haber metal ni pistas de PCB cerca de la antena del sensor, por encima o por debajo de ella. El grosor recomendado de la cubierta es de 2 mm, y mantenga el espaciado entre la antena del sensor y la cubierta superior a 3,2 mm.
• Las señales de vibración se considerarán señales de movimiento para activar el sensor. La instalación del sensor debe estar alejada de objetos que vibren durante mucho tiempo, como equipos metálicos grandes, tuberías, salidas de aire acondicionado, rejillas de ventilación, puertos de máquinas de extracción de humo, ventiladores oscilantes, etc. Las mascotas en el área de detección pueden causar activaciones falsas.
• La superficie de la antena del módulo de microondas debe estar alejada de la entrada de CA, la salida de CC, el puente rectificador, el transformador, el tubo de conmutación y otros dispositivos de alta potencia para evitar que las señales de alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
• El sensor es solo para uso en interiores. El efecto impermeable para uso en exteriores o semi-exteriores se verá afectado. El viento, la lluvia y los objetos en movimiento pueden causar activaciones falsas. Cuando el sensor se instala en una lámpara metálica, una superficie reflectante metálica o un entorno pequeño y cerrado, las microondas se reflejarán muchas veces y causarán activaciones falsas, reduzca la sensibilidad o solicite soporte técnico al fabricante.
• Cuando la temperatura ambiente supera los 80°C, se puede activar la protección contra sobretemperatura (recuperación automática después de enfriarse)
• Para el nuevo entorno de instalación, se recomienda probar 5 muestras antes de la instalación.
