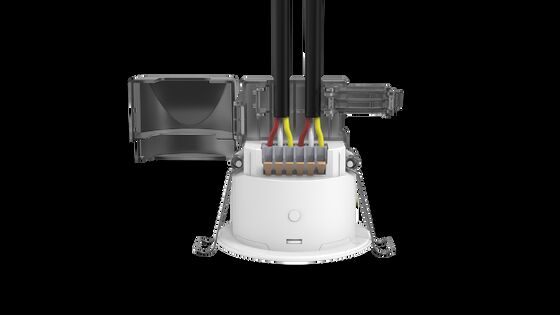

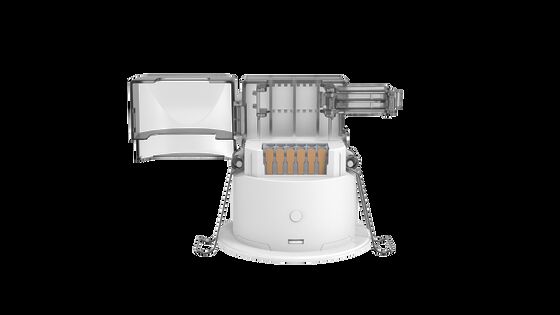

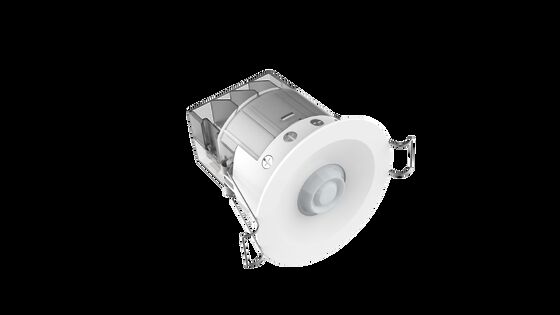

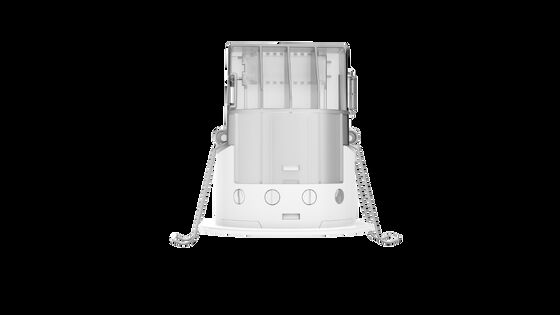

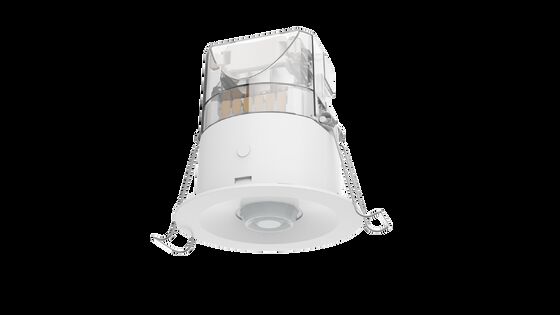

Detectores empotrados de la serie de fácil uso PIR 360° Sensor de ocupación para montaje en techo
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE |
| Número de modelo | MSA246S IR A |
| Cantidad de orden mínima | 100 Uds. |
| Precio | Negociable |
| Detalles de empaquetado | Caja blanca + etiquetas de caja blanca + cartón de cartón |
| Tiempo de entrega | 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 10,000pcs por mes |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
- ¿ Qué es eso?: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Voltaje de entrada | 100-240 VCA | Corriente de trabajo | 20mA máximo. |
|---|---|---|---|
| Consumo de energía | ≤0,5W | Función | Función de encendido/apagado |
| Disponible | Sensor de ocupación PIR de montaje en techo de 360° | Altura de montaje | los 2.5-4m |
| Instalación | Las demás: | Tamaño de corte | Φ65mm |
| Resaltar | Sensor de ocupación PIR empotrado,Detector de movimiento para montaje en techo de 360°,Sensor de movimiento PIR de fácil uso |
||
Descripción de producto
Detectores montados a chorro de serie de uso sencillo PIR 360° Sensor de ocupación del techo
Sensor avanzado de detección de movimiento PIR con capacidad de montaje en techo de 360 ° para el control automatizado de la iluminación en entornos industriales y comerciales.
Características clave
- Tecnología de detección de movimiento PIR
- Control preciso de la salida encendido/apagado
- Modos de trabajo de prioridad de luz diurna y de umbral de luz diurna
- Capacidad de la función de aprendizaje de la luz del día
- Control remoto/ajuste del potencialómetro para el área de detección, el tiempo de espera y el umbral de luz diurna
- Rango máximo de detección: 10-14 m de diámetro
- Terminal de empuje para el control manual de la carga
- Modo de funcionamiento totalmente automático y semiautomático
- Sincronización de múltiples sensores a través de terminales S paralelos
- Modo de inteligencia intelectual para el funcionamiento adaptativo
Especificaciones técnicas
| Parámetros de entrada/salida | |
|---|---|
| Válvula de entrada | 100-240 V de corriente alterna |
| Voltagem nominal | 230 V CA |
| Consumo de energía | 20 mA como máximo |
| Señales de salida | ≤ 0,5 W @ 220 V de corriente continua |
| Modo de trabajo | En / apagado |
| Protección contra sobretensiones | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Capacidad de sobretensiones | 30A (50% de Ipeak, segundo = 500us, 230Vac de carga completa, arranque en frío) |
| Capacidad de carga | Carga resistiva de 1200 W o carga inductiva de 800 W |
| Parámetros del sensor | |
| Función | Detección de movimiento PIR + sensor de luz diurna |
| Área de detección | Rotar el potenciómetro o ajustar a distancia: 100%/75%/50%/25% |
| Tiempo de espera | Rotar el potencialómetro o el ajuste remoto: 5 s/30 s/1min/3min/5min/10min/20min/30min |
| Sensor de luz diurna | Rotar el potenciómetro o el ajuste a distancia: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disable |
| Altura de montaje | 2.5-4 m (valor típico: 3 m) |
| Entorno de aplicación | |
| Agujero de perforación | Frm 65 mm |
| Temperatura de trabajo | -25 °C a +50 °C |
| Temperatura de almacenamiento | -40 °C a +80 °C |
| Certificación y normas | |
| Certificado | Conforme con el CE |
| Requisitos medioambientales | Cumplimiento de la Directiva RoHS |
| Clasificación de propiedad intelectual | Protección IP20 |
Dimensiones y función
Diagrama de cableado
Notas importantes sobre el cableado:
- LN es el terminal de entrada de CA y L'N es el terminal de salida de CA. Asegúrese de la secuencia correcta de cableado.
- Requisitos de carga única: cargas resistivas ≤1200W, cargas capacitivas ≤800W. Para cargas múltiples, utilice un contactor CA o un relé de estado sólido para evitar daños en los sensores por corriente de entrada.
- El puerto de sincronización S NO deberá estar conectado a la línea N (cable neutro) para evitar daños en el sensor.
Iniciación y configuración predeterminada
Cuando se enciende, el indicador del sensor se enciende durante 35 segundos para la inicialización, luego se apaga automáticamente.Los parámetros del sensor se pueden configurar a través de un potencialómetro o control remoto después de la inicialización.
Configuración predeterminada de fábrica
- Área de detección: 100%
- Tiempo de espera: 2 segundos
- Sensor de luz diurna: desactivado
- Prioridad de la luz del día: Discapacitados
- Indicador LED: encendido
Patrón de detección de radiación
Configuración del interruptor del potenciómetro
Configuración del área de detección
| Equipo | Cubierto |
|---|---|
| 1 | El 25% |
| 2 | El 50% |
| 3 | El 75% |
| 4 | El 100% |
Mantenga la configuración de tiempo
| Equipo | Duración |
|---|---|
| 1 | Prueba 2 |
| 2 | 30 años |
| 3 | 1 minuto |
| 4 | 5 minutos |
| 5 | 10 minutos |
| 6 | 30 minutos |
| 7 | Modo de pulso |
| 8 | Modo de inteligencia |
Configuración del umbral de luz diurna
| Equipo | Valor límite |
|---|---|
| 1 | 5 lujos |
| 2 | 15 lujos |
| 3 | 30 lujos |
| 4 | 50 lujos |
| 5 | 100 lujos |
| 6 | 150 lujos |
| 7 | Desactivar |
Configuración de prioridad de luz diurna
| Equipo | Enciende / apaga los valores |
|---|---|
| 1 | 50 lujos / 400 lujos |
| 2 | 100 lujos / 500 lujos |
| 3 | 150 lujos / 600 lujos |
| 4 | 200 lujos / 700 lujos |
| 5 | Desactivar |
Modo automático completo y semiautomático
Presione el botón "Presionar" para activar el modo totalmente automático, en el que el sensor enciende automáticamente la carga cuando se detecta movimiento y apaga después del tiempo de espera cuando no se detecta movimiento.Presione el botón de nuevo para cambiar al modo semiautomático, donde el sensor sólo activa la carga mediante el botón de presión de la pared, manteniendo la funcionalidad de apagado automático.
Control remoto del MH10
Precauciones para la aplicación
- La instalación debe realizarse únicamente por electricistas profesionales.
- La altura óptima de instalación es de 3 m. Evite la instalación al aire libre para evitar el falseamiento por cambios en la temperatura ambiente.
- No instalar en lugares sensibles a los cambios de temperatura o de flujo de aire para evitar un fallo de activación o fallo del sensor.
- Asegúrese de que el rango de detección no esté obstruido por pantallas, muebles u objetos grandes.
- Evite los objetos reflectantes situados directamente delante del sensor para evitar que la luz reflejada provoque una falsa activación.
- Mantenerse alejado de los equipos de radiación electromagnética de gran tamaño (routers Wi-Fi, cámaras, hornos de microondas) y mantener una distancia mínima de 2 metros para evitar interferencias.
- La distancia de detección puede variar según la altura de la instalación y la temperatura ambiente.
Descargo de responsabilidad
Debido a la complejidad de la tecnología del producto y a las variaciones en los entornos de aplicación, la presente especificación se proporciona únicamente como referencia.Nos reservamos el derecho de modificar las especificaciones del producto sin previo aviso y no hacemos compromisos legales o garantíasSe anima a los usuarios a complementar o modificar el contenido de las especificaciones en función de su experiencia en la aplicación.
Para obtener información técnica detallada y apoyo a las aplicaciones, póngase en contacto con nuestros representantes de ventas.
