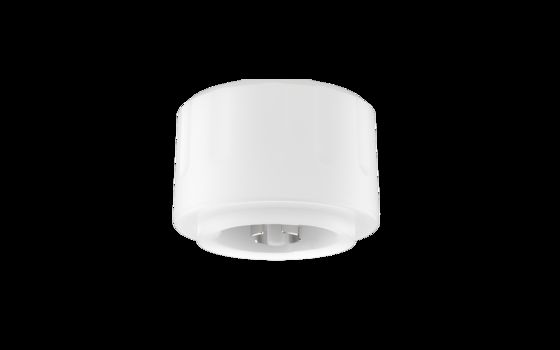

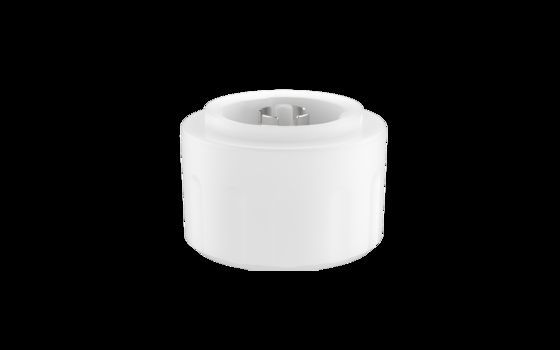

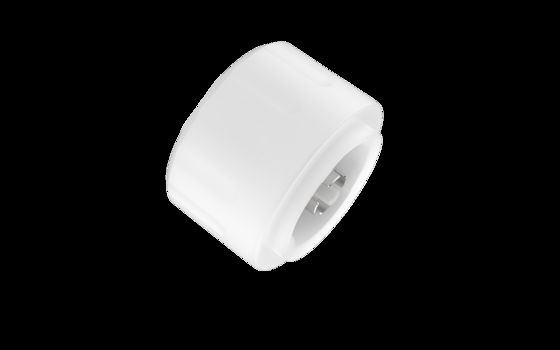

Sensor Zhaga book 18 High Bay, Función de prioridad de luz diurna con altura máxima de montaje de 15 m MC079D 99 Z1

  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación RED
Número de modelo MC079D 99 Z1
Cantidad de orden mínima 100pcs
Precio Negociable
Detalles de empaquetado En el caso de los productos de la categoría A, el valor de las mercancías incluidas en la categoría
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Tensión nominal 11-15 VCC Señal de salida Señal de atenuación de 0-10VDC
Frecuencia de trabajo 5.8GHz ±75MHz, banda ISM Altura de instalación 12 m (máximo 15 m)
Clasificación IP IP65 Vida 5 años de garantía @Ta
Resaltar

Zhaga libro 18 sensor de bahía alta

,

sensor de movimiento de microondas con prioridad de luz diurna

,

Sensor de bahía alta
Deja un mensaje
Descripción de producto
Sensor High Bay Zhaga Book 18
Función de prioridad de luz diurna con altura máxima de montaje de 15 m
Características del producto
  • Antena planar patentada de baja impedancia; Alta ganancia
  • Base Zhaga Book 18 a juego, diseño enchufable
  • Altura máxima de instalación de 15 m, adecuada para la mayoría de almacenes
  • Con mini detector de sensor, adecuado para luz de alta bahía
  • Baja potencia de transmisión, inofensivo para el ser humano
  • Soporte de control remoto para ajustar parámetros
  • Antena de sensor de nuevo diseño patentado con dos modos de detección: detección de alta sensibilidad y detección de inmunidad a interferencias (adecuado para entornos de instalación con muchas superficies reflectantes metálicas)
  • No afectado por temperatura, humedad, ruido, polvo, etc.
Parámetros técnicos
Entrada
Tensión nominal 11-15VDC
Corriente de trabajo 25±3mA
Tensión de rizado <100mVp-p
Salida
Señal de salida Señal de atenuación 0-10VDC
Parámetros del sensor
Frecuencia de trabajo 5.8GHz ±75MHz, banda ISM
Potencia de transmisión 3mW Máx.
Prioridad de luz diurna Encendido: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux
Apagado: 150Lux/200Lux/300Lux
Nivel de atenuación en espera 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V)
Rango de detección (radio) Instalación en techo a 12 m de altura: 0.3m/s≥4m, 1m/s≥3m; Condiciones de prueba: el producto está configurado al 100% de sensibilidad
Altura de instalación 12m (15m Máx.)
Ángulo del haz de 3dB 82°@plano XZ
95°@plano YZ
Entorno
Temperatura de trabajo -25~60℃
Temperatura de almacenamiento -40℃~80℃, humedad ≤85% (sin condensación)
Normas de certificación
Certificado RED
Requisitos ambientales Cumple con RoHS 2.0, requisito Reach
Clasificación IP IP65
Otros
Cableado Conector Zhaga Book 18
Requisitos de instalación instalación integrada
Requisitos de embalaje Tablero divisorio + Cartón (K=A)
Peso neto 40±3g
Vida útil 5 años de garantía @Ta
Funciones
Función ON-OFF Periodo de espera configurado en "0s"
Atenuación de 2 pasos Periodo de espera configurado en "+∞"
Atenuación de 3 pasos Periodo de espera configurado en "10s/1min/3min/5min/10min/30min"
Prioridad de luz diurna Presione remotamente el modo DH y el sensor de luz diurna configurado en "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
Cosecha de luz diurna N/A
Información del producto
  • Dimensión (Unidad: mm)
Product dimension diagram
  • Cableado, Función
Wiring diagram Function diagram
Instrucción de instalación
Installation instruction diagram 1 Installation instruction diagram 2 Installation instruction diagram 3
Nota: Al instalar, preste atención a que el plano de la antena de microondas no esté cubierto por metal.
Rango de detección
Detection range diagram
Control remoto
Remote controller diagram
Inicialización
  • Función de encendido/apagado / Función de atenuación de 3 pasos: la luz se encenderá al 100% de brillo con el sensor de energización inicial y se apagará después de 10 segundos. Durante la inicialización, no se detectará ninguna señal de detección de movimiento externa.
  • Función de atenuación de dos fases: la luz se encenderá al 100% de brillo con el sensor de energización inicial y pasará a un brillo bajo 10 segundos después (el brillo se establece en el nivel de atenuación en espera). Durante la inicialización, no se detectará ninguna señal de detección de movimiento externa.
Configuración predeterminada
  • El sensor debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar y cablear.
  • Las microondas no pueden penetrar el metal. No coloque el producto en una lámpara metálica cerrada o semicerrada. Ni el metal ni el vidrio pueden cubrir el producto. Si la antena necesita pasar a través de una placa metálica, asegúrese de que la parte superior del sensor esté cerca de la placa metálica.
  • El área de detección está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes, etc. El área de detección dada es un valor típico medido por probadores de 165 cm de altura en un entorno abierto interior.
  • La distancia de detección del sensor en la instalación de pared aumentará considerablemente en comparación con la instalación en techo. Si se utiliza la instalación de pared, reduzca la sensibilidad o contáctenos para confirmar la configuración de uso. Los umbrales de luz diurna se miden en un día soleado sin sombras y en un estado de reflexión difusa de la luz ambiental. Diferentes entornos y climas causan diferentes valores de brillo que mide el sensor de luz diurna.
  • Es posible que los parámetros del sensor deban reconfigurarse en diferentes entornos de instalación, consulte las siguientes instrucciones o póngase en contacto con el fabricante.
  • Se recomienda que el espaciado de instalación entre sensores sea superior a 3 m, y el espaciado de instalación entre sensores y enrutadores sea superior a 2 m.
  • La altura de instalación del producto sensor no puede exceder los 15 metros, y la altura óptima es de 12 metros.
  • El sensor es solo para uso en interiores. El efecto impermeable para uso exterior o semi-exterior se verá afectado. El viento, la lluvia y los objetos en movimiento pueden causar disparos falsos.
  • Las señales de vibración se considerarán señales de movimiento para activar el sensor. La instalación del sensor debe estar alejada de objetos que vibren durante mucho tiempo, como equipos metálicos grandes, tuberías, salidas de aire acondicionado, conductos de escape, puertos de máquinas de extracción de humo, ventiladores que se mueven, etc. Las mascotas en el área de detección pueden causar disparos falsos.
  • La superficie de la antena del módulo de microondas debe estar alejada de la entrada de CA, la salida de CC, el puente rectificador, el transformador, el tubo de conmutación y otros dispositivos de alta potencia para evitar que las señales de alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
  • Sensor con diferente controlador 0-10V, el efecto de baja luz puede ser diferente.
  • Se debe utilizar una fuente de alimentación regulada de CC con voltaje de salida estable y bajo coeficiente de rizado. El rizado de la fuente de alimentación debe ser inferior a 100 mV; la corriente de carga debe ser superior a 50 mA.
  • Para el nuevo entorno de instalación, se recomienda instalar y probar primero 5 prototipos antes de la instalación a granel.
