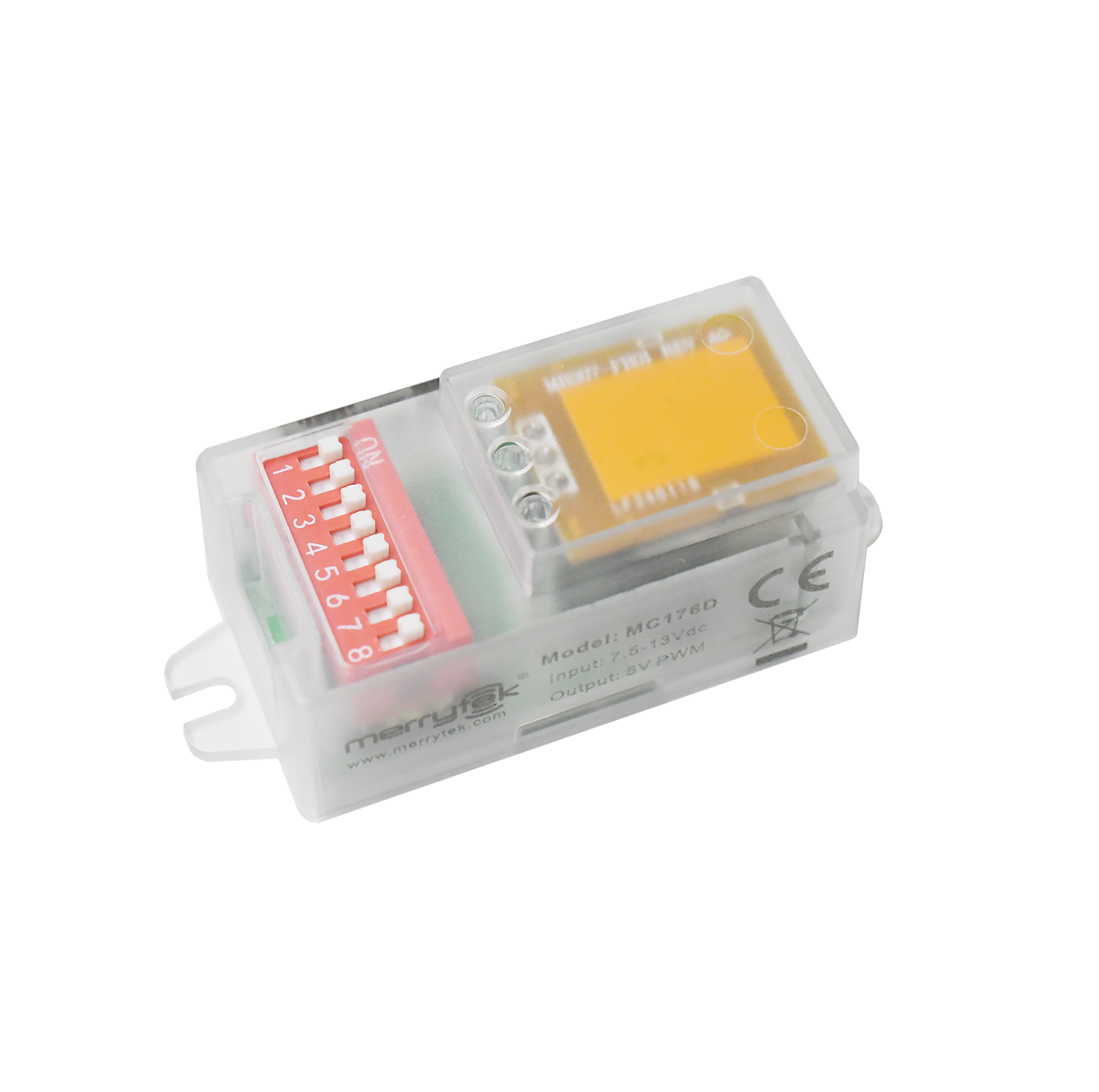

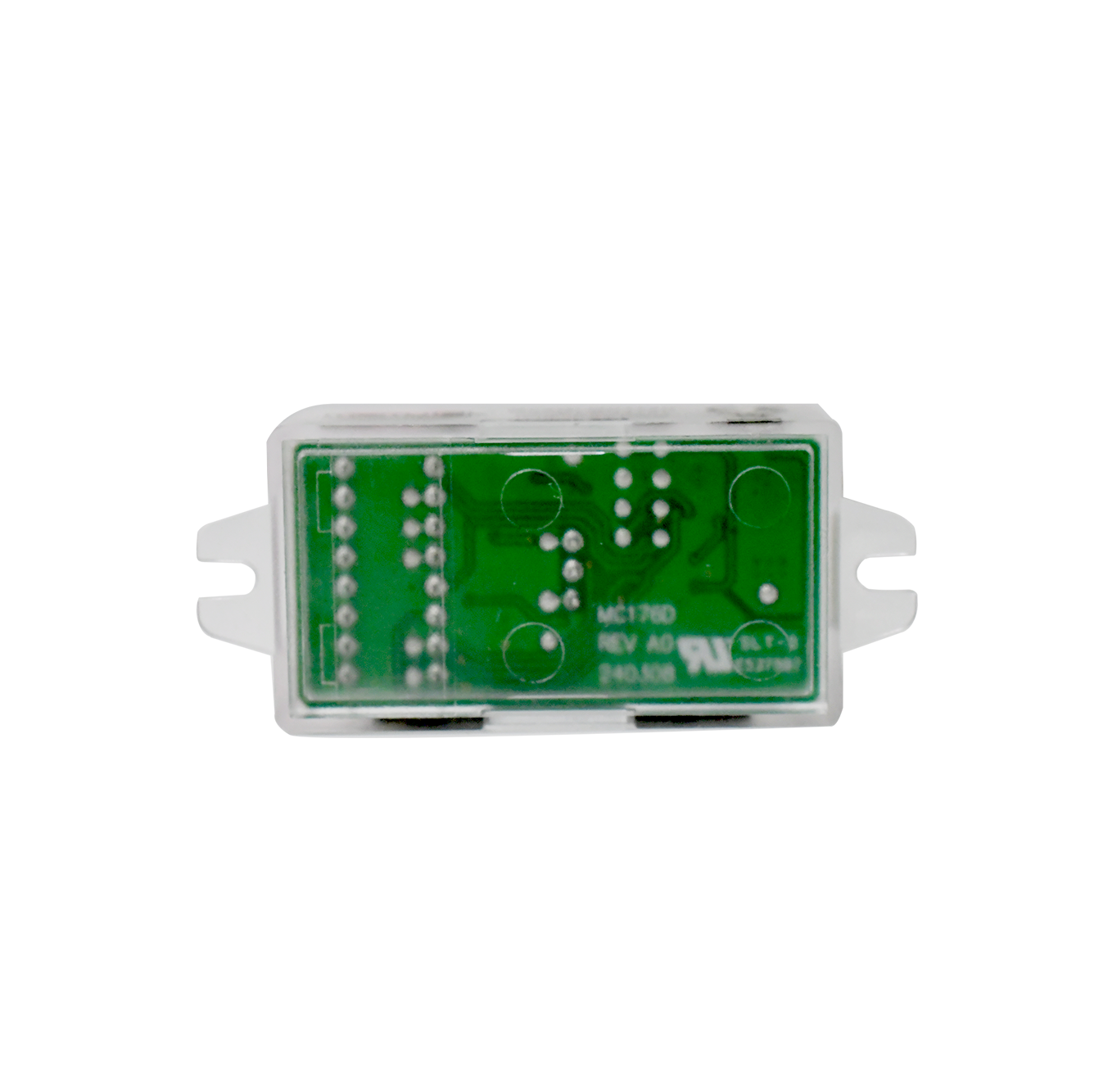

Sensor DC de movimiento por microondas, con función de prioridad de luz diurna, ajuste mediante interruptores DIP
| Lugar de origen | PORCELANA |
|---|---|
| Nombre de la marca | Merrytek |
| Certificación | CE |
| Número de modelo | MC176D |
| Cantidad de orden mínima | 100pcs |
| Precio | Negociable |
| Detalles de empaquetado | Bolsa de burbujas + tabique + caja exterior (K=A) |
| Tiempo de entrega | dentro de los 5 días hábiles para las muestras y los pedidos pequeños; dentro de las 3-4 semanas par |
| Condiciones de pago | T/t, unión occidental |
| Capacidad de la fuente | 10,000pcs por mes |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
- ¿ Qué es eso?: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tensión nominal | 7,5-13 VCC | Corriente de trabajo | 16±2mA |
|---|---|---|---|
| Señal de salida | Señal de atenuación PWM de 5 V | Frecuencia de trabajo | 5.8GHz ±75MHz, banda ISM |
| Altura de instalación | 3 m (máximo 6 m) | Temperatura de trabajo | Construido en: -25 ~ 60 °C |
| Vida | Garantía de 5 años@TA | ||
| Resaltar | Sensor de movimiento por microondas con aprovechamiento de la luz diurna,Sensor de movimiento DC por microondas,Sensor de microondas con interruptor DIP |
||
Descripción de producto
Sensor CC de movimiento de microondas, con función de prioridad a la luz del día, configuración del interruptor DIP
Características del producto
- Entrada de 7,5-13 VCC, alimentación CC coincidente o con 12 VCC
- Suministro de controlador LED para salida de energía auxiliar
- Señal de atenuación PWM de 5 V, atenuación de 3 o 2 pasos
- Toda la configuración de parámetros del sensor de movimiento por DIP
- Módulo de antena de baja impedancia con diseño de columna guía de luz de tamaño pequeño, puede reducir la apertura del tablero de la lámpara.
- Función de prioridad a la luz del día
Parámetros
| Aporte | |
|---|---|
| Tensión nominal | 7,5-13 VCC |
| Corriente de trabajo | 16±2mA |
| voltaje de ondulación | < 100mVp-p |
| Producción | |
| Señal de salida | Señal de atenuación PWM de 5 V. |
| Sensor de luz diurna | |
| Umbral de luz natural | 5Lux/15Lux/50Lux/Desactivar |
| Prioridad de luz natural | ENCENDIDO | APAGADO |
| 5lux | 15lux |
| 15lux | 50lux |
| 50lux | 100lux |
| Nivel de atenuación | 25% |
| Parámetros de detección | |
| Frecuencia de trabajo | 5,8 GHz ±75 MHz, banda ISM |
| transmitir potencia | 1 mW máx. |
| Área de detección | 100%/75%/50%/25% |
| Tiempo de espera | 5s/90s/3min/10min |
| Periodo de espera | 0s/30s/10min/+∞ |
| Rango de detección (radio) | Instalación en techo de 3 m de altura: r≥4m@0,3m/s, r≥2,5m@1m/s; Instalación horizontal 2m de altura: r≥8m@0,3m/s, r≥4m@1m/s |
| Altura de instalación | 3 m (6 m máximo) |
| Ambiente | |
| Temperatura de trabajo | Incorporado: -25~60 ℃ |
| Temperatura de almacenamiento | -40 ℃…80 ℃, humedad ≤85 % (sin condensación) |
| Estándares de certificación | |
| Certificado | CE, ROJO (Pendiente) |
| Requisitos medioambientales | Cumplir con RoHS 2.0, requisitos de alcance |
| Clasificación IP | IP20 |
| Otro | |
| Alambrado | terminal de 3 pines de 2,0 mm |
| Requisitos de instalación | instalación incorporada |
| Requisitos de embalaje | Bolsa de burbujas + partición + caja exterior (K=A) |
| Peso neto | 13 ±2g |
| Vida | 5 años de garantía@Ta |
Descripción de la función
| MC176D | Función |
|---|---|
| Función de encendido/apagado | N / A |
| Función de atenuación de dos pasos | El período de espera se establecerá en "+∞" |
| Función de atenuación de tres pasos | El período de espera se configurará en "30S/10min" |
| Cosecha de luz diurna | N / A |
| Prioridad de luz natural | El período de espera se establecerá en "+∞" |
Diagramas de operación
Función de encendido/apagado (establezca el período de espera en "0s")
Función de atenuación de 2 pasos (establezca el período de espera en "+∞")
Función de atenuación de 3 pasos (el período de espera se establece en "10S/1min/3min/5min/10min/30min")
Prioridad de luz diurna
Diagramas
Dimensión (mm)
Cableado, Función
Configuración del interruptor DIP
| Área de detección | Tiempo de espera | Sensor de luz diurna | Periodo de espera | |
|---|---|---|---|---|
| Encender | Apagar | |||
| Ⅰ ENCENDIDO ENCENDIDO 100% | EN EN 5S | ENCENDIDO 5Lux | 15lux | ENCENDIDO 0S |
| Ⅱ - EN 75% | - EN 90S | - EN 15Lux | 50lux | - EN 30S |
| Ⅲ ENCENDIDO - 50% | ENCENDIDO - 3 min | Encendido-50 lux | 100lux | ENCENDIDO - 10 min |
| Ⅳ - - 25% | - - 10 minutos | - - Desactivar | - | - - +∞ |
Diagrama de radiación
Inicialización
El sensor encenderá la luz al 100% de brillo por primera vez y la apagará después de 10 segundos. Durante el período de inicialización, no se detectará ninguna señal de detección de movimiento externa.
Configuración predeterminada
Sensibilidad: 100% Tiempo de espera: 5 s Sensor de luz diurna: Desactivar; Período de espera: 0S; Nivel de atenuación en espera: 25%
Aviso de solicitud
- El sensor debe ser instalado por un electricista profesional. Corte la alimentación antes de instalar, cablear, cambiar la configuración del interruptor DIP, etc.
- La distancia de detección está relacionada con factores como la velocidad de movimiento del objeto en movimiento, el tamaño del objeto en movimiento, la altura de instalación, el ángulo de instalación, si el entorno de instalación está abierto y el material del reflector.
- Cuando el sensor de microondas se instala en la pared, la distancia de detección aumentará considerablemente en comparación con la instalada en el techo.
- Es posible que sea necesario reconfigurar los parámetros del sensor en diferentes entornos de instalación; consulte las siguientes instrucciones o comuníquese con el fabricante.
- Este sensor es solo para uso en interiores, el viento y la lluvia en exteriores, y los objetos en movimiento circundantes provocarán una activación falsa.
- La altura de instalación del producto sensor no puede exceder los 6 metros y la altura óptima es de 3 metros; la distancia entre los dos sensores debe ser superior a 3 metros.
- Cuando el sensor se instala en una lámpara de metal, sobre una superficie reflectante de metal o en un ambiente cerrado y estrecho, las microondas se reflejarán varias veces y provocarán una activación falsa.
- Asegúrese de que no haya señales en movimiento como ventiladores, motores de CC, tuberías de alcantarillado, salidas de aire, etc. alrededor del sensor; de lo contrario, el sensor podría provocar una activación falsa.
- Las microondas no pueden penetrar el metal, evite instalarlas en lámparas metálicas cerradas o semicerradas y no debe haber metal o vidrio bloqueando el producto.
- Sensor con diferente controlador PWM/0-10V, el efecto de poca luz puede ser diferente.
- Se debe utilizar una fuente de alimentación regulada por CC con voltaje de salida estable y bajo coeficiente de ondulación. La ondulación de la fuente de alimentación debe ser inferior a 100 mV; la corriente de carga debe ser superior a 25 mA.
- Las especificaciones y parámetros del producto pueden optimizarse sin previo aviso.
