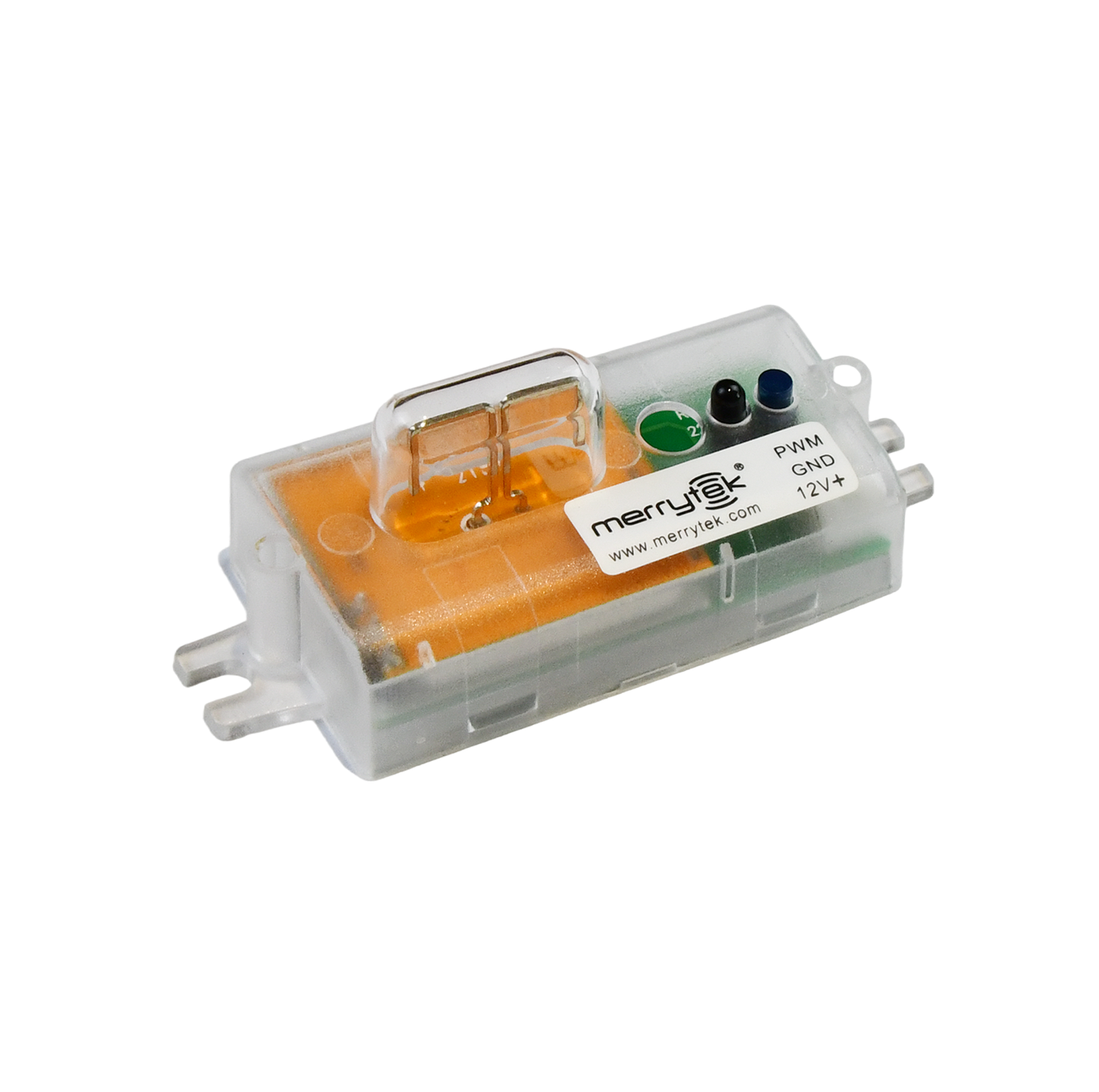

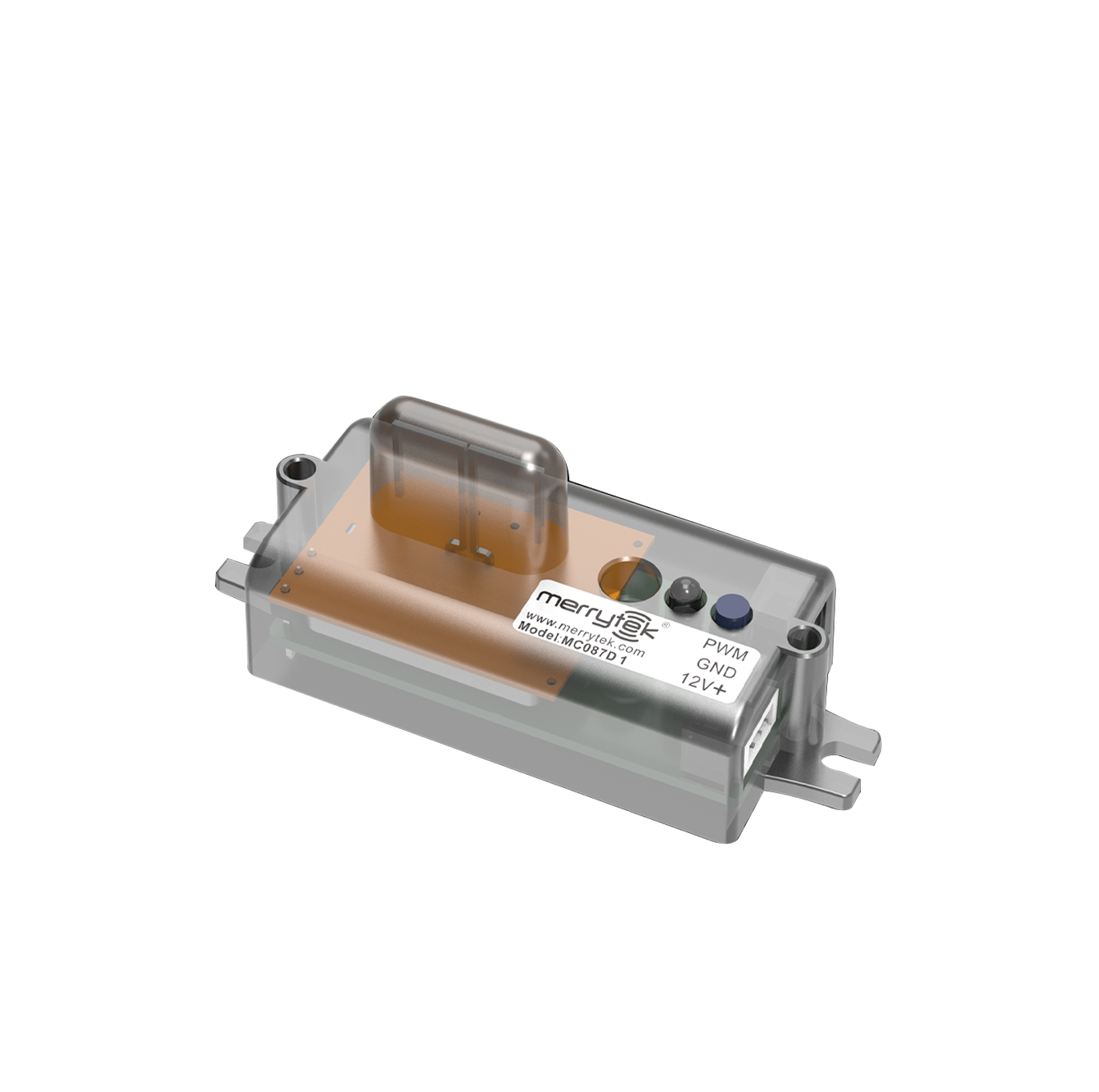

Sensor de atenuación PWM de 12Vdc, función de prioridad de luz diurna, con ajuste de interruptor DIP

• Adopta la antena de microondas de alta ganancia patentada por Merrytek, mejor adaptabilidad al entorno metálico, tamaño de corte más pequeño, acuerdo de lote con certificación RED.
• Módulo de microondas y sensor de luz diurna, entrada de 12 V de CC y salida de señal de atenuación PWM.
• Tamaño de corte: 10 mm x 40 mm. Adecuado para la mayoría de las luces de revestimiento.
• Todos los parámetros se pueden ajustar mediante interruptores de penetración.
• 5 años de garantía

1. Función de encendido/apagado (el período de espera se fijará en "0"s)

2. Función de atenuación de dos pasos (el período de espera se establece en "+∞")

3. Función de atenuación de 3 pasos (el período de espera se establecerá en "10S/1min/3min/5min/10min/30min")

4. Prioridad de la luz del día (el sensor de luz del día se puede configurar en "30lux/50lux/100lux" y establecer el período de espera en "+∞", otros parámetros del sensor se pueden configurar según las necesidades reales)


Después de encendido, el sensor enciende automáticamente la luz al 100% de brillo. Después de 10 segundos, se vuelve bajo brillo. Durante la inicialización, el sensor no es capaz de detectar movimiento.

Área de detección: 100%, Tiempo de espera: 5S, Período de espera: 0S, Nivel de oscuridad de espera: 10%, Sensor de luz diurna: Desactivado

1. El sensor debe ser instalado por un electricista profesional. Por favor apague la energía antes de instalar, cablear o cambiar los parámetros.
2. No coloque el producto en una lámpara metálica cerrada o en una lámpara metálica semicerrada y no permita que el metal o el vidrio cubran el producto.Si la antena necesita pasar a través de la placa de metal, asegúrese de que la parte superior del sensor esté cerca de la placa metálica.
3. La distancia entre los sensores inductivos debe ser superior a 2 metros. Mantenga el sensor alejado de los interruptores, routers y otros dispositivos inalámbricos para evitar interferencias de radio, más de 1,5 metros.La superficie de la antena del módulo de microondas no debe estar directamente frente a la entrada AC y la salida DC para evitar que las señales de baja o alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
4. Las señales de vibración se considerarán como señales en movimiento para activar el sensor.puntos de salida de aire acondicionado, respiraderos de escape, puertos de la máquina de escape de humo, ventiladores de vibración, etc. Las mascotas en el área de detección pueden activar la detección.
5. El sensor es para uso interior solamente. El efecto impermeable para uso exterior se verá afectado. El viento, la lluvia y los objetos en movimiento causarán un falseado.superficie reflectante de metal, o un entorno cerrado estrecho, el microondas se reflejará repetidamente y causará un falseamiento.
6. Este sensor es adecuado para el montaje en el techo. Si el montaje en la pared, la distancia de detección de microondas se incrementará enormemente,que puede conducir al fenómeno de que el microondas pasa a través de la pared o no apaga la lámpara. Por favor, ajuste la sensibilidad en un 50%. Si no se puede utilizar el 50%, evite la instalación en la pared o póngase en contacto con el fabricante para obtener soporte técnico.
7. Debido a la mejora continua, el contenido de esta instrucción podría cambiar sin previo aviso.
8. Diferentes controladores PWM, bajo brillo diferente. El umbral de luz diurna se mide en un entorno soleado sin sombra y reflexión difusa de la luz ambiental.El nivel de lux ambiente puede ser diferente en diferentes entornos, el tiempo, el clima, la hora del día y la estación.
9. La distancia de sensibilidad está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes, etc.
10. Dado el área de detección es el valor típico que fue medido por los probadores de 165 cm de altura en un ambiente abierto interior.
11. Este producto debe utilizarse con una fuente de alimentación de corriente continua estabilizada por voltaje cuyo voltaje de entrada sea estable y el factor de ondulación sea bajo (el factor de ondulación es inferior a 100mV; la corriente de carga es mayor a 25mA).
12. Al instalar en un nuevo entorno, por favor instale y pruebe al menos 5pcs producto primero antes de la instalación en masa.
