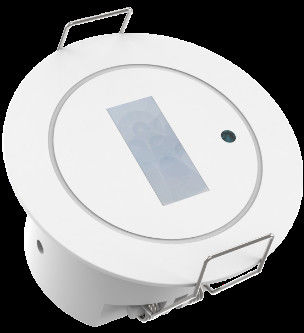

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
Lugar de origen China.
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA238D IR: el valor de las emisiones de CO2
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + etiquetas de caja blanca + cartón de cartón
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Válvula de entrada 12-24VDC Corriente de trabajo 20mA máximo.
Consumo de energía ≤ 0,5 W Función No/NC contacto en seco
Disponible PIR Detección de movimiento, sensor de luz diurna Altura de montaje los 2.5-4m
Instalación Las demás: corte el tamaño Φ45mm
Deja un mensaje
Descripción de producto

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m


1. Características
1) Detección de movimiento PIR
2) Exquisita apariencia con lente de Fresnel rectangular plana
3) Producción de contacto seco NO/NC precisa
4) Detección de luz diurna disponible
5) El área de detección, el tiempo de espera y el umbral de luz diurna, etc., se pueden ajustar mediante control remoto.
6) Rango máximo de detección: 0-4 m de diámetro desde el lado largo de detección,0-1 m de diámetro desde el lado corto de detección
7) Se recomienda encarecidamente la detección de movimiento en el pasillo y el inodoro.
8) Disponible el montaje por chorro y el montaje en superficie
9) Mini tamaño compacto para un montaje perfecto en el techo



2.Parámetros

Input/Output (Introducción y salida) Voltado de entrada 12-24 V de corriente continua
Válvulas de tensión 12/24V de corriente continua
Corriente de trabajo 20 mA como máximo
Consumo de energía ≤ 0,5 W @12/24 V de corriente continua
Señales de salida NO/NC contacto seco (configuración de fábrica NO contacto seco)
Parámetro del sensor Función Detección de movimiento PIR, sensor de luz diurna
Área de detección Configuración remota: 100%/75%/50%/25%
Tiempo de espera Configuración remota: 2 segundos/1min/3min/5min/10min/30min
Umbral del sensor de luz diurna Configuración remota: 15 lujos/50 lujos/desactivado
Rango de detección de radio (basado en una sensibilidad del 100%) Movimiento tangencial basado en una instalación de 3 m de altura: 0-2m desde el lado largo,0-0.5m desde el lado corto @ 25°C ((el rango de detección de movimiento radial se acortará)
Control remoto Disponible
Altura de montaje 2.5-4m valor típico: 3m
Aplicación e- ¿ Qué?- ¿ Qué?el hombret Agujero de perforación F45 mm
Temperatura de trabajo -25°C...+50°C ((el rango de detección puede diferir según las diferentes temperaturas))
Temperatura de almacenamiento -40°C~+80°C
Garantización 3 años ((disponible debido a problemas de calidad del producto en aplicaciones en interiores)
Norma de los certificados Certificado Conforme con el CE
Requisitos medioambientales Conforme con la Directiva RoHS
Clasificación de propiedad intelectual Protección IP20

3. Dimensión

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 0

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 1



4Diagrama de cableado

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 2

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 3

Sugerencia de diseño de cableado:

1El cableado de mano en mano es muy recomendable, sin embargo, la topología de estrellas o la topología de árboles está muy descartada
2Cuando haya más de un sensor de PC en una línea, debe tener en cuenta que el consumo de corriente del equipo no debe exceder la capacidad de carga de su conductor.


5Detección de radiación

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 4





6- La señal de detección.



El producto detecta las señales de movimiento humano, y a continuación se presenta una descripción de las señales de movimiento:

Señal de movimiento:Detectar el movimiento humano significativo (caminar) en el área de detección.



7El control remoto del MH18.

Detector de movimiento infrarrojo pasivo con salida de NO o NC con altura de montaje de 4 m 5




Para más información, por favor póngase en contacto con nuestro representante de ventas para más detalles.
