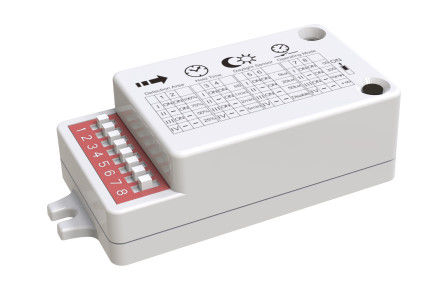

MC002D 6 Sensor de movimiento de microondas Sensor de luz natural Sensor de baja impedancia Función de atenuación / apagado
Lugar de origen | China. |
---|---|
Nombre de la marca | Merrytek |
Certificación | RED, CE |
Número de modelo | Se aplicará el procedimiento siguiente: |
Cantidad de orden mínima | 100 piezas |
Precio | Negotiable |
Detalles de empaquetado | En el caso de los productos de la categoría B, el valor del producto de la categoría B será el valor |
Tiempo de entrega | dentro de los 5 días hábiles para las muestras y los pedidos pequeños; dentro de las 3-4 semanas par |
Condiciones de pago | T/T |
Capacidad de la fuente | 10,000pcs por mes |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
- ¿ Qué es eso?: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xVoltagem nominal | 12 ± 1 V de corriente continua | Frecuencia de trabajo | 5.8GHz±75MHz, banda ISM |
---|---|---|---|
Corriente de trabajo | 15 ± 2 mA | Señales de salida | 5V señal de alto y bajo nivel señal de atenuación PWM |
Radius de detección | ≥3m | Montaje de altura | 3m (valor típico) 6m (valor máximo) |
Clasificación de propiedad intelectual | Protección IP20 | ||
Alta luz | El sensor de movimiento de microondas está apagado,Sensor de movimiento de luz diurna de baja impedancia,Función de atenuación Sensor de movimiento de luz diurna |
Para las especificaciones detalladas, véase el siguiente documento.
MC002D 6 especificación 2022.11.17.pdf
1.Características
1) Sensor de movimiento incorporado y sensor de luz diurna
2) Alimentado por baja tensión 7,5-12VDC, salida ON/OFF y señal PWM
3) El diseño delgado hace que sea adecuado para más luminarias
4) El parámetro del sensor puede ser opcional a través del interruptor DIP
5) 5 años de garantía
2.Parámetro
Ingreso | Voltado de entrada de corriente continua | 7.5-12V de corriente continua | |
Corriente de entrada | El valor de las emisiones de CO2 | ||
Corriente de tensión | Se aplicarán las siguientes medidas: | ||
Producción | Modo de trabajo |
5V señal de alta y baja frecuencia ((nivel de salida alto cuando el PWM es de 0V) |
|
Parámetros del sensor | Frecuencia de funcionamiento | 5.8 GHz ± 75 MHz | |
Potencia de transmisión | 1mW máximo. | ||
Tiempo de espera | 5S/90S/3min/10min | ||
Nivel DIM de espera | 20% ((conductor diferente, brillo diferente) | ||
Período de espera | La señal de PWM se emitirá en el momento en que se produzca el ensayo. | ||
Área de detección | 100%/75%/50%25% | ||
Sensor de luz diurna | 5 luces/15 luces/50 luces/desactivado (difusión de la luz ambiente) | ||
Detección del radio |
Instalación en el techo (altura de montaje 3 m): 0,3 m/s ≥ 4 m, 1 m/s ≥ 2,5 m; |
||
Altura de montaje | Valor típico: 3 m (máximo 6 m) | ||
Ángulo de detección | 150° | ||
En funcionamiento Medio ambiente |
Temperatura de funcionamiento | -25 ~ 70 °C | |
Temperatura de almacenamiento |
Temperatura: -40°C... +80°C. No se puede hacer nada. |
||
Normas de certificación | Certificado | CE RED | |
Medio ambiente |
Conforme con la Directiva RoHS | ||
Las demás | Método de cableado | el terminal | Terminal de 4 pines de 2,54 mm |
Los cables | AWG24, diámetro de alambre expuesto: 285 mm, bloque terminal de 4 pines | ||
Clasificación de propiedad intelectual | Protección IP20 | ||
Instalación | Instalación incorporada | ||
Dimensión | Véase el punto 4. | ||
Paquete | En el caso de los productos de la categoría B, el valor del producto de la categoría B será el valor del producto de la categoría B. | ||
Las demás | Peso neto | 18 g sin cable | |
Duración de vida | 5 años de garantía | ||
Nota |
3.Función
1) Función encendido/apagado (el período de espera se fijará en 0 s)
2) Función de atenuación de dos pasos (el período de espera se fijará en +∞)
3) Función de atenuación de 3 pasos (el período de espera se fijará en 30S/10min)
4.Dimensión (mm)
5.El cableado
*El sensor está diseñado para conectar una sola carga.
6.Estructura
7.Notificación de solicitud
(1) El sensor debe ser instalado por un electricista profesional.
(2) Las microondas no pueden penetrar el metal. No coloque el producto en una lámpara metálica cerrada o en una lámpara metálica semicerrada y no permita que el metal o el vidrio cubran por encima del producto.Si la antena necesita pasar a través de la placa de metal, asegúrese de que la parte superior del sensor esté cerca de la placa metálica.
(3) La distancia entre los sensores inductivos debe ser superior a dos metros.más de tres metrosLa superficie de la antena del módulo de microondas no debe estar directamente orientada hacia la entrada AC y la salida DC para evitar que las señales de baja o alta frecuencia afecten el funcionamiento normal de la antena del sensor de microondas.
(4) Las señales de vibración se considerarán como señales en movimiento para activar el sensor.puntos de salida de aire acondicionado, respiraderos de escape, puertos de la máquina de escape de humo, ventiladores de vibración, etc. Las mascotas en el área de detección pueden activar la detección.
(5) Este modelo es adecuado para montaje en techo. Si se monta en pared, el área de detección se ampliará, lo que hace que las microondas penetren en la pared o la luz no se apague.Si el 25% es inútil, evite su montaje en la pared o póngase en contacto con el fabricante para obtener asistencia técnica.
(6) Este modelo es adecuado para el montaje en el techo. Si el montaje en la pared, el área de detección se ampliará lo que hace que las microondas penetren en la pared o la luz no se apague y por favor cambie la sensibilidad al 25%.Si la sensibilidad del 25% es inútil, evite su montaje en la pared o póngase en contacto con el fabricante para obtener asistencia técnica.
(7) Debido a la mejora continua, el contenido de esta instrucción podría cambiar sin previo aviso.
(8) Diferentes controladores PWM, bajo brillo diferente. El umbral de luz diurna se mide en un ambiente soleado sin sombra y reflexión difusa de la luz ambiente.El nivel de lux ambiente puede ser diferente en diferentes entornos, el tiempo, el clima, la hora del día y la estación.
(9) La distancia de sensibilidad está relacionada con la velocidad de movimiento de los objetos, el tamaño de los objetos en movimiento, la altura de montaje, el ángulo de montaje, el entorno de trabajo, los materiales reflectantes y otros.
(10) Dada la distancia de detección, el valor típico que se midió con probadores de 165 cm de altura en un entorno abierto en interiores.
(11) Este producto debe utilizarse con un dispositivo de tensión estabilizada.D.C. potencia suministrocuyo voltaje de entrada sea estable y cuyo factor de onda sea bajo (el factor de onda es inferior a 100 mV; la corriente de carga es superior a 25 mA).
