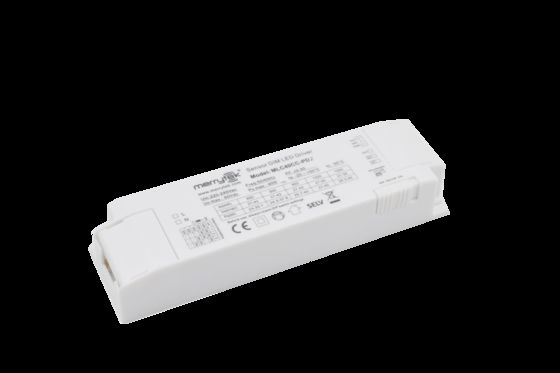

40W Sensor aislado DIM controlador LED con selección de temperatura de color, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE、UKCA、SAA
Número de modelo MLC40CC-PD2
Cantidad de orden mínima 100pcs
Precio Negociable
Detalles de empaquetado En el caso de los productos de la partida 3 del presente anexo, el valor de los productos de la part
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Válvula de tensión El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido Energía en espera ≤ 0,5 W ((No Equipo con cabeza dividida de detección)
Factor de potencia ≥0,95 (carga máxima de 230 V) Corriente ≤ 30A ((100us media corriente) @ 230V CA
Modo de trabajo CC Clasificación IP IP20
Vida 5 años de garantía@Ta50/TC70°C,230V con carga completa
Resaltar

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Deja un mensaje
Descripción de producto
Controlador LED DIM aislado de 40W con selección de temperatura de color, 900-1050mA
Características del producto
  • Marco de circuito aislado de dos etapas, atenuación completa y sin parpadeo
  • Soporta interruptores DIP para ajustar la marcha de corriente; Interruptores deslizantes para seleccionar CC/CW/WW
  • Soporta fuente de alimentación auxiliar de 8.5V, con cabezal de detección dividido puede lograr una función de detección integrada
  • Equipado con puerto de control de atenuación PWM
  • Adecuado para varios sensores de microondas o módulos inteligentes inalámbricos
Parámetros
Entrada
Tensión nominal 220-240V CA 50Hz/60Hz
Potencia en espera ≤0.5W (sin cabezal de detección)
Sobretensión 1KV(L/N,EN61000-4-5)
Factor de potencia ≥0.95 (230V carga máxima)
Corriente de entrada ≤0.23A @230VAC carga completa
Corriente de arranque ≤30A(100us media corriente)@230V CA
Eficiencia de trabajo ≥86% (230V carga máxima)
Salida
Modo de trabajo CC
Tipo de carga LED
Parpadeo ≤5%
Precisión de corriente constante Precisión de corriente constante ±5%
Parámetros del controlador auxiliar 8.5 ±0.5VCC Corriente: 100mA Máx.
Tensión de salida sin carga 60VCC Máx.
Potencia a carga completa 40W Máx.
Corriente de carga 900mA/950mA/1000mA/1050mA
Rango de tensión de salida de carga 900mA / 20 -42VCC
950mA / 20-45VCC
1000mA /20-40VCC
1050mA /20-38VCC
Requisitos de protección contra anomalías
Modo de protección Protección contra sobretensión de entrada; Protección contra circuito abierto de entrada; Protección contra cortocircuito de entrada
Requisitos ambientales
Temperatura de funcionamiento Integrado: -25…+60°C
Tcase-max 85°C
Temperatura/humedad de almacenamiento -40°C…+80°C Humedad: ≤85% (sin condensación)
Normas de certificación
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, requisito Reach
Normas de seguridad (LVD) EN61347-1, EN61347-2-13
Normas EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensión de resistencia Primario a secundario: 3.75KVCA
Clasificación IP IP20
Categoría de producto Clase II
Otros
Método de cableado Terminal de presión, diámetro del cable: 0.5-1.0mm2
Instalación Integrado
Paquete Bolsa de PE con separador, cartón (K=A)
Peso neto 135 ±5g
Vida útil 5 años de garantía @Ta50/TC70°C, 230V carga completa
Información del producto
Cableado y función
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Dimensión (Unidad: mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Curva de parámetros
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Curva de vida útil
Life time curve for 40W Isolated Sensor DIM LED Driver
Ajuste de corriente de salida
Corriente de salida Rango de tensión S1 S2
1050mA 20-38V ON ON
1000mA 20-40V ON -
950mA 20-42V - ON
900mA 20-42V - -
Inicialización

Después de encender, está a media intensidad, y después de la autoprueba, entra en el ajuste de brillo por tensión del puerto 0-10V (suspendido para plena intensidad).

Ajuste predeterminado

Ajuste la marcha de corriente correspondiente según el pedido o la demanda del cliente.

Aviso de aplicación
  • Utilice este producto de acuerdo con las especificaciones. Pueden producirse fallos si el producto se utiliza fuera de las condiciones de uso.
  • El producto debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o cambiar la configuración de los interruptores DIP.
  • La cadena de LED de carga debe conectarse primero, y luego encender la alimentación de entrada, de lo contrario puede dañar la cadena de LED.
  • Después de apagar la alimentación de entrada del controlador LED, habrá una tensión residual en el extremo de salida, que puede mantenerse durante unos 3 minutos.
