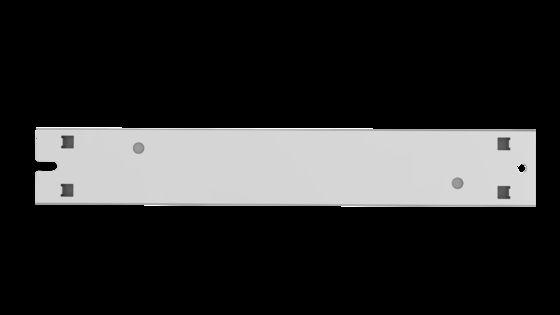

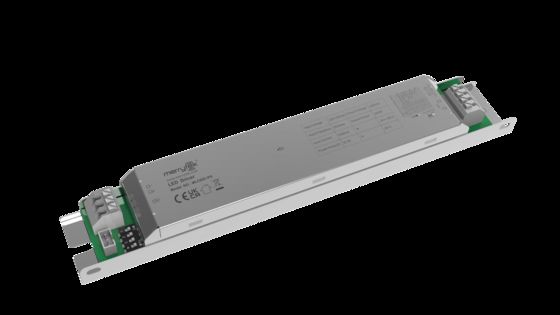

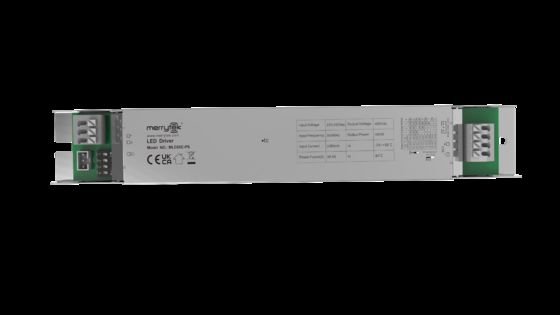

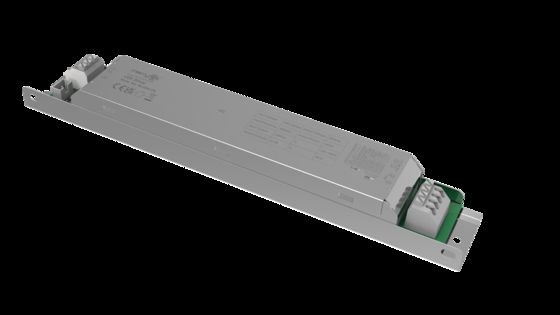

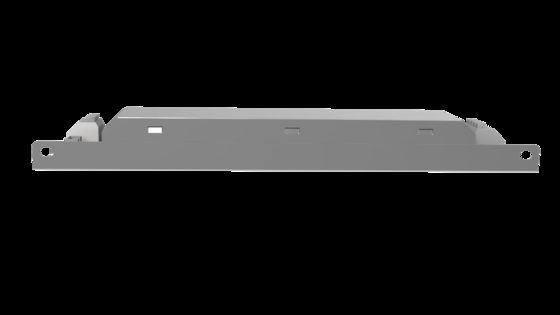

65W Controlador LED DIM aislado con sensor, con terminal de atenuación PWM, corriente de 1200-1600mA MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE、UKCA、SAA
Número de modelo MLC65C-PS
Cantidad de orden mínima 100pcs
Precio Negociable
Detalles de empaquetado Tablilla de bolsa de PE, cartón (K=A)
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Válvula de tensión 220-240Vac 50Hz/60Hz Energía en espera ≤0,5 W (Equipado con cabezal dividido con detección Merrytek de 5,8 Ghz)
Factor de potencia ≥0,95 (carga máxima de 230 V) Modelo de trabajo Corriente constante
El parpadeo ≤5% Clasificación IP IP20
Vida 5 años de garantía@Ta 230V a plena carga
Resaltar

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Deja un mensaje
Descripción de producto
65W Driver LED con Sensor Aislado, Con Terminal de Atenuación PWM, Corriente de 1200-1600mA
Características del Producto
  • Marco de circuito aislado de dos etapas, atenuación completa y sin parpadeo
  • Soporta interruptores DIP para ajustar la marcha de corriente
  • Soporta fuente de alimentación auxiliar de 12V, con cabezal de detección dividido puede lograr una función de detección integrada
  • Equipado con puerto de control de atenuación PWM
  • Adecuado para varios sensores de microondas o módulos inteligentes inalámbricos
Parámetros
Serie de productos MLC60C-PS
Voltaje nominal 220-240V AC 50Hz/60Hz
Potencia en espera ≤0.5W (Equipado con cabezal de detección Merrytek de 5.8Ghz)
Sobretensión 1KV (L/N, EN61000-4-5)
Factor de potencia ≥0.95 (230V Carga máxima)
Corriente de entrada ≤0.23A @230VAC carga completa
Corriente de arranque <20A (corriente media de 100us) @230V AC
Eficiencia de trabajo ≥86% (230V Carga máxima)
Salida
Modelo de trabajo CC
Tipo de carga LED
Parpadeo ≤5%
Precisión de corriente constante Precisión de corriente constante ±5%
Parámetros del controlador auxiliar Corriente 12VDC: 100mA Máx.
Voltaje de salida sin carga 60VDC Máx.
Potencia a plena carga 65W Máx.
Corriente de carga 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Rango de voltaje de salida de carga 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Requisitos de protección contra anomalías
Modo de protección Protección contra sobretensión de entrada | Protección contra circuito abierto de entrada | Protección contra cortocircuito de entrada
Requisitos ambientales
Temperatura de funcionamiento Integrado: -25...+50°C
Temperatura máxima de la carcasa (Tc) 85°C
Temperatura/humedad de almacenamiento -40°C...+80°C Humedad: ≤85% (sin condensación)
Normas de certificación
Certificado CE, UKCA, SAA
Requisito ambiental RoHS2.0, requisito Reach
Normas de seguridad (LVD) EN61347-1, EN61347-2-13
Normas EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Voltaje de resistencia Primario a secundario: 3.75KVAC Primario a tierra: 1.5KVAC
Clasificación IP IP20
Categoría de producto Clase I
Otros
Método de cableado Terminal de presión, diámetro del cable: 0.5-1.0mm2
Instalación Integrado
Paquete Bolsa de PE con tablero, cartón (K=A)
Peso neto 225±5g
Vida útil 5 años de garantía @Ta 230V carga completa
Colocación de cabezal dividido
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Información del producto

Cableado y función

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Dimensión (Unidad: mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Curva de parámetros
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Curva de vida útil
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Configuración de corriente de salida
Corriente de salida Rango de voltaje S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Inicialización

Al encender, está fijo. Cuando el sensor está configurado, cambia según el estado del sensor.

Configuración predeterminada

Ajuste la marcha de corriente correspondiente según el pedido o la demanda del cliente.

Aviso de aplicación
  • Utilice este producto de acuerdo con las especificaciones. Pueden producirse fallos si el producto se utiliza fuera de las condiciones de uso.
  • El producto debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o cambiar la configuración de los interruptores DIP.
  • La cadena de LED de carga debe conectarse primero, y luego encender la alimentación de entrada, de lo contrario, puede dañar la cadena de LED.
  • Después de apagar la entrada del driver LED, habrá un voltaje residual en el extremo de salida, que puede mantenerse durante aproximadamente 3 minutos.
