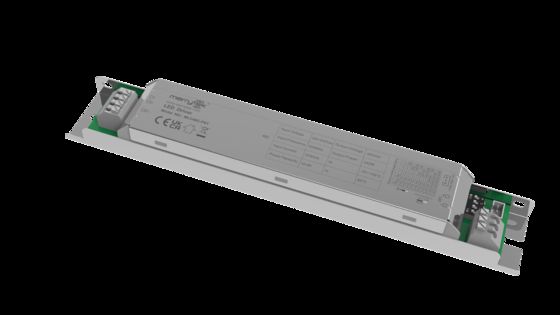

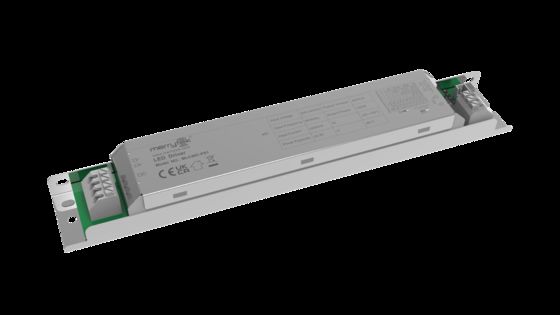

45W Driver LED Aislado con Sensor y DIM, Con Terminal de Atenuación PWM, Corriente 600-1050mA MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE、UKCA、SAA
Número de modelo MLC40C-PS1
Cantidad de orden mínima 100pcs
Precio Negociable
Detalles de empaquetado Tablilla de bolsa de PE, cartón (K=A)
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Válvula de tensión 220-240Vac 50Hz/60Hz Energía en espera ≤0,5 W (Equipado con cabezal dividido con detección Merrytek de 5,8 Ghz)
Factor de potencia ≥0,95 (carga máxima de 230 V) Modelo de trabajo Corriente constante
El parpadeo ≤5% Clasificación IP IP20
Vida 5 años de garantía@Ta 230V a plena carga
Resaltar

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Deja un mensaje
Descripción de producto
45W Driver LED Sensor Aislado DIM, Con Terminal de Atenuación PWM, Corriente de 600-1050mA
Características del Producto
  • Marco de circuito aislado de dos etapas, atenuación completa y sin parpadeo
  • Soporte de interruptores DIP para ajustar la marcha de corriente
  • Soporte de fuente de alimentación auxiliar de 12V, con cabezal de detección dividido puede lograr una función de detección integrada
  • Equipado con puerto de control de atenuación PWM
  • Adecuado para varios sensores de microondas o módulos inteligentes inalámbricos
Parámetros Técnicos
Serie de productos MLC40C-PS1
Voltaje nominal 220-240V AC 50Hz/60Hz
Potencia en espera ≤0.5W (Equipado con cabezal de detección Merrytek de 5.8Ghz)
Sobretensión 1KV(L/N,EN61000-4-5)
Factor de potencia ≥0.95 (230V Carga máxima)
Corriente de entrada ≤0.23A @230VAC carga completa
Corriente de arranque <20A(100us media corriente)@230V AC
Eficiencia de trabajo ≥86% (230V Carga máxima)
Salida
Modelo de trabajo CC
Tipo de carga LED
Parpadeo ≤5%
Precisión de corriente constante Precisión de corriente constante ±5%
Parámetros del controlador auxiliar Corriente 12VDC: 100mA Máx.
Voltaje de salida sin carga 60VDC Máx.
Potencia a carga completa 40W Máx.
Corriente de carga 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Rango de voltaje de salida de carga 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Requisitos de protección contra anomalías
Modo de protección Protección contra sobretensión de entrada | Protección contra circuito abierto de entrada | Protección contra cortocircuito de entrada
Requisitos ambientales
Temperatura de funcionamiento Integrado: -25…+50℃
Temperatura máxima de la carcasa (Tc) 85℃
Temperatura/humedad de almacenamiento -40℃…+80℃ Humedad: ≤85% (sin condensación)
Estándares de certificación
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, requisito Reach
Estándares de seguridad (LVD) EN61347-1, EN61347-2-13
Estándares EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Voltaje de resistencia Primario a secundario: 3.75KVAC Primario a tierra: 1.5KVAC
Clasificación IP IP20
Categoría de producto Clase I
Otros
Método de cableado Terminal de presión, diámetro del cable: 0.5-1.0mm2
Instalación Integrado
Paquete Bolsa de PE con tablero, cartón (K=A)
Peso neto 174±5g
Vida útil 5 años de garantía @Ta 230V carga completa
Colocación de cabezal dividido
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Información del producto
Cableado y función
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Dimensión (Unidad:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Curva de parámetros
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Curva de vida útil
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Configuración de corriente de salida
Corriente de salida Rango de voltaje S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Inicialización

Al encender, está fijo. Cuando el sensor está configurado, cambia según el estado del sensor.

Configuración predeterminada

Ajuste la marcha de corriente correspondiente según el pedido o la demanda del cliente.

Aviso de aplicación
  • Utilice este producto de acuerdo con las especificaciones. Pueden producirse fallos si el producto se utiliza fuera de las condiciones de uso.
  • El producto debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o cambiar la configuración de los interruptores DIP.
  • La cadena LED de carga debe conectarse primero, y luego encender la alimentación de entrada, de lo contrario, puede dañar la cadena LED.
  • Después de apagar la alimentación de entrada del controlador LED, habrá un voltaje residual en el extremo de salida, que puede mantenerse durante aproximadamente 3 minutos.
