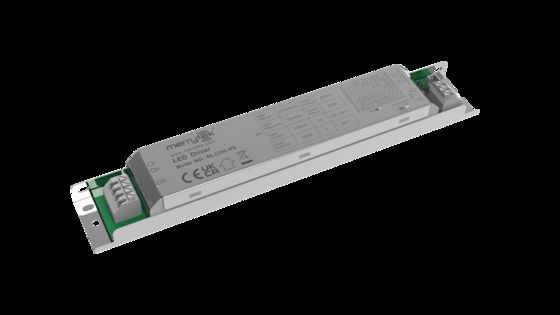

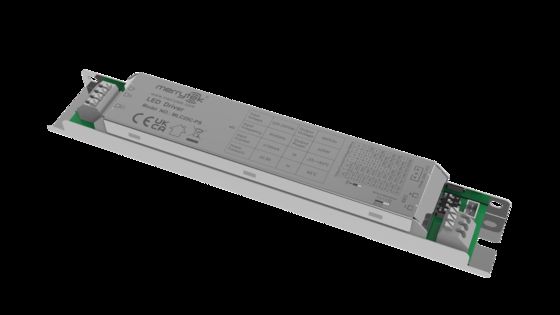

25W Driver LED de Sensor Aislado, Con Terminal de Atenuación PWM, Corriente de 300-700mA
Características del Producto
  • Marco de circuito aislado de dos etapas, atenuación completa y sin parpadeo.
  • Soporte de interruptores DIP para ajustar la marcha de corriente.
  • Soporte de fuente de alimentación auxiliar de 12V, con cabezal de detección dividido puede lograr una función de detección integrada.
  • Equipado con puerto de control de atenuación PWM.
  • Adecuado para varios sensores de microondas o módulos inteligentes inalámbricos.
Parámetros
Serie de productos MLC25C-PS
Voltaje nominal 220-240V AC 50Hz/60Hz
Potencia en espera ≤0.5W (Equipado con cabezal de detección Merrytek de 5.8Ghz)
Sobretensión 1KV(L/N,EN61000-4-5)
Factor de potencia ≥0.95 (230V Carga máxima)
Corriente de entrada ≤0.13A @230VAC Carga completa
Corriente de arranque <15A (corriente media de 100us)@230V AC
Eficiencia de trabajo ≥84% (230V Carga máxima)
Salida
Modelo de trabajo CC
Tipo de carga LED
Parpadeo ≤5%
Precisión de corriente constante Precisión de corriente constante ±5%
Parámetros del controlador auxiliar Corriente de 12VDC: 100mA Máx.
Voltaje de salida sin carga 60VDC Máx.
Potencia a carga completa 25W Máx.
Corriente de carga 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Rango de voltaje de salida de carga 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Requisitos de protección contra anomalías
Modo de protección Protección contra sobretensión de entrada | Protección contra circuito abierto de entrada | Protección contra cortocircuito de entrada
Requisitos ambientales
Temperatura de funcionamiento Integrado: -25…+50℃
Temperatura máxima de la carcasa (Tc) 85℃
Temperatura/humedad de almacenamiento -40℃…+80℃ Humedad: ≤85% (sin condensación)
Estándares de certificación
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, Requisito Reach
Estándares de seguridad (LVD) EN61347-1, EN61347-2-13
Estándares EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Voltaje de resistencia Primario a secundario: 3.75KVAC Primario a tierra: 1.5KVAC
Clasificación IP IP20
Categoría de producto Clase I
Otros
Método de cableado Terminal de presión, diámetro del cable: 0.5-1.0mm2
Instalación Integrado
Paquete Bolsa de PE con tablero, cartón (K=A)
Peso neto 144.5±5g
Vida útil 5 años de garantía @Ta 230V Carga completa
Colocación de cabezal dividido
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Información del producto

Cableado y función

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Dimensión (Unidad:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Curva de parámetros
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Curva de vida útil
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Configuración de corriente de salida
Corriente de salida Rango de voltaje S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Inicialización

Al encender, está fijo. Cuando se configura el sensor, cambia según el estado del sensor.

Configuración predeterminada

Ajuste la marcha de corriente correspondiente según el pedido o la demanda del cliente.

Aviso de aplicación
  • Utilice este producto de acuerdo con las especificaciones. Puede ocurrir un fallo si el producto se utiliza fuera de las condiciones de uso.
  • El producto debe ser instalado por un electricista profesional. Apague la alimentación antes de instalar, cablear o cambiar la configuración de los interruptores DIP.
  • La cadena LED de carga debe conectarse primero y luego encender la alimentación de entrada, de lo contrario, puede dañar la cadena LED.
  • Después de apagar la alimentación de entrada del driver LED, habrá un voltaje residual en el extremo de salida, que puede mantenerse durante aproximadamente 3 minutos.
