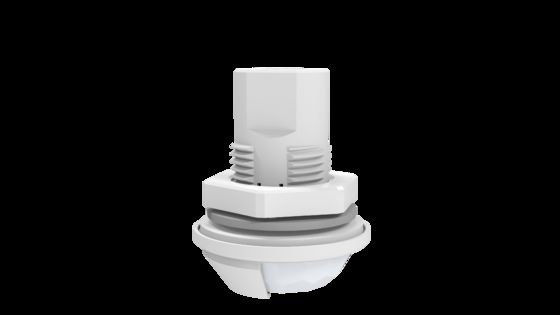

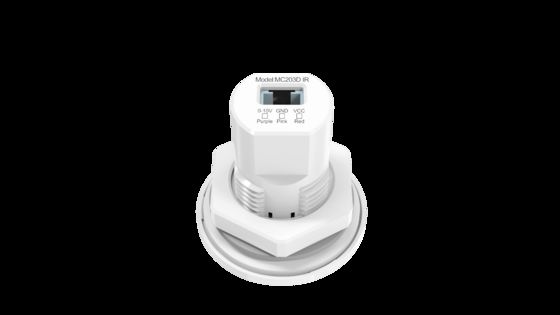

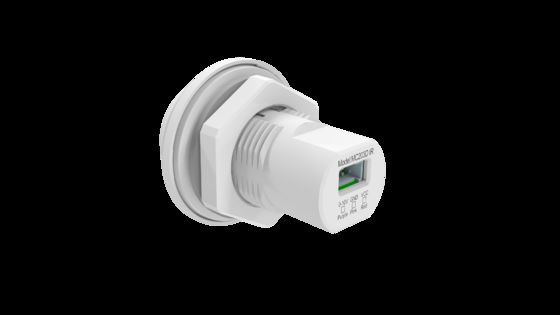

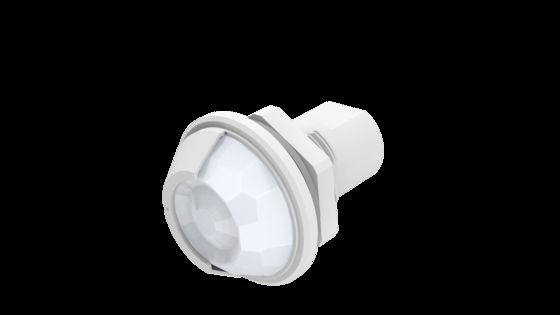

Sensor de movimiento PIR regulable de 12 V CC para luz tri-proof, interfaz Zhaga Book20, aplicable a garajes de estacionamiento MC203D IR/1

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo MC203D IR 1/ MC203D IR
Cantidad de orden mínima 100pcs
Precio Negociable
Detalles de empaquetado En el caso de los productos de la categoría A, el valor de las mercancías incluidas en la categoría
Tiempo de entrega 1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago T/T
Capacidad de la fuente 10000 pcs/mes
Datos del producto
Tensión nominal 12 ± 1vdc Trabajo actual <15ma>
Señal de salida Dimminación PWM de 5V/ 0-10V atenuada Altura de montaje 3M típico (4.5m máx)
Temperatura de funcionamiento -20 ℃ -55 ℃ Certificado CE
Vida Garantía de 5 años @ta (interior) Modo de detección Detección PIR
Resaltar

12Vdc dimmable PIR motion sensor

,

Zhaga Book20 PIR sensor

,

parking garage motion sensor
Deja un mensaje
Descripción de producto
Sensor PIR Dimmable de 12Vcc para Luz Tri-proof, Interfaz Zhaga Book20, Aplicable a Garaje de Estacionamiento
Características del Producto
  • Interfaz Zhaga20
  • Altura máxima de instalación de 4.5 metros, adecuada para garajes de estacionamiento
  • Detector de movimiento PIR para luz tri-proof
  • Diseño IP65
  • Los parámetros del sensor se pueden ajustar con el control remoto
Parámetros Técnicos
Entrada
Tensión nominal 12±1VCC
Corriente de trabajo <15mA
Tensión de rizado <100mVp-p
Salida
Señal de salida MC203D IR 1 | MC203D IR
Señal de atenuación PWM de 5V Señal de atenuación de 0-10V
Parámetros del Sensor
Modo de detección Detección PIR
Área de detección 100% /75%/50%/25%
Tiempo de retención 5s/30s/1min/3min/5min/10min/20min/30min
Período de espera 0s/10s/1min/3min/5min/10min/30min/+∞
Sensor de luz diurna
Umbral de luz diurna: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Desactivado) (Estado de difusión ambiental)
Prioridad de luz diurna: ENCENDIDO | APAGADO
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
Nivel de atenuación 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V)
Rango de detección (radio) 2-4m (interior, sensibilidad 100%, sin luz solar directa al sensor; temperatura25°C)
Altura de instalación Típica 3m (4.5m Máx.)
Entorno
Temperatura de trabajo(Ta) -20°C-55°C
Temperatura de almacenamiento -40°C~+80°C Humedad: ≤85% (sin condensación)
Normas de certificación
Certificado CE
Requisitos ambientales Cumple con RoHS 2.0, requisitos Reach
Clasificación IP IP65
Otras especificaciones
Cableado Cable de 3 pines 378±8mm
Requisitos de instalación Montar en el centro o lateral de la luminaria de gran altura
Requisitos de embalaje Tabique + Cartón(K=A)
Peso neto 10±3g
Vida útil 5 años de garantía @Ta (interior)

Cuando la temperatura ambiente se acerca al rango de temperatura del cuerpo humano (36°C~37°C/96.8~98.6°F), la detección de movimiento PIR se debilitará significativamente o no responderá.

Cuando la temperatura ambiente o la temperatura de la bandeja LED es superior a 55°C/131°F, pueden ocurrir activaciones falsas, intente reducir la sensibilidad de detección para mejorar. Si persisten las activaciones falsas, el sensor PIR no debería ser adecuado para su uso en el espacio.

Descripción de la función
Función ON-OFF Período de espera establecido en "0s"
Atenuación de 2 pasos Período de espera establecido en "+∞"
Atenuación de 3 pasos Período de espera establecido en "10s/1min/3min/5min/10min/30min"
Prioridad de luz diurna Presione remotamente el Modo DH y el Sensor de luz diurna establecido en "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
Cosecha de luz diurna N/A
Información del producto
  • Dimensión (Unidad:mm)
Product dimension diagram
  • Cableado
Product wiring diagram
Rango de detección
Detection range diagram
Control remoto
Remote control image
Inicialización

Después de encender la alimentación, el sensor se calentará durante 45-60 segundos y luego comenzará a funcionar.

Configuración predeterminada

Sensibilidad: 100%, Tiempo de retención: 5s, Sensor de luz diurna: Desactivado, Período de espera: 0s, Nivel de atenuación en espera: 10%

Aviso de aplicación
  • El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar parámetros.
  • El sensor PIR no puede penetrar ningún material, asegúrese de que no haya obstáculos entre el sensor y las personas/objetos en movimiento.
  • El sensor puede tener dificultades para detectar personas si usan ropa gruesa en invierno frío.
  • Las señales de calor se considerarán señales de movimiento para activar el sensor. Evite apuntar el sensor a aire acondicionado u otras fuentes de calor.
  • El sensor es solo para uso en interiores. La luz solar exterior podría afectar la detección del sensor.
  • Debido a la mejora continua, el contenido de esta instrucción podría cambiar sin previo aviso.
  • El rendimiento de atenuación podría ser diferente cuando se trabaja con diferentes controladores de 0-10V.
  • El umbral de luz diurna se mide en un entorno soleado sin sombras y reflexión difusa de la luz ambiental. El nivel de lux ambiental podría ser diferente en diferentes entornos, clima, época del año y hora del día.
  • La distancia de detección está relacionada con la altura de las personas, la altura de montaje, el ángulo de montaje, la temperatura del entorno de trabajo, etc.

Este producto debe usarse con una fuente de alimentación de CC con voltaje estabilizado cuyo voltaje de entrada sea estable y el factor de rizado sea bajo (factor de rizado inferior a 100mV; corriente de carga superior a 25mA).

Al instalar en un nuevo entorno, instale y pruebe al menos 5 productos primero antes de la instalación masiva.

Notas importantes del sensor PIR

El PIR es un sensor infrarrojo piroeléctrico que detecta cambios en los rayos infrarrojos. Preste atención a los siguientes asuntos durante el uso real:

  • Detección de fuentes de calor distintas del cuerpo humano
  • La temperatura de la fuente de calor no cambia o la fuente de calor no se mueve
  • Otros factores ambientales relacionados y violaciones del principio de aplicación del PIR impactan
Posibles escenarios de activación falsa
  1. Cuando pequeños animales entran en el rango de detección
  2. Cuando los rayos infrarrojos lejanos de la luz solar, los faros de los automóviles, las lámparas incandescentes, etc. inciden directamente en el sensor
  3. Cuando la temperatura en el rango de detección cambia drásticamente debido a aire caliente, aire frío de equipos de invernadero frío, vapor de agua de humidificadores, etc.
Posibles escenarios de no activación
  1. Cuando hay sustancias como vidrio y acrílico que bloquean la transmisión de rayos infrarrojos lejanos entre el sensor y el objeto de detección.
  2. La fuente de calor dentro del rango de detección apenas se mueve o se mueve a alta velocidad.
