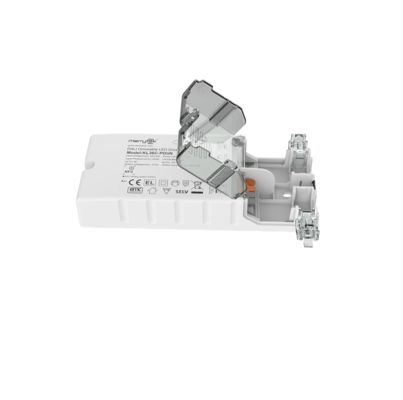

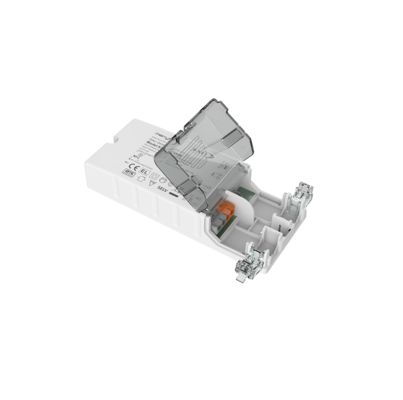

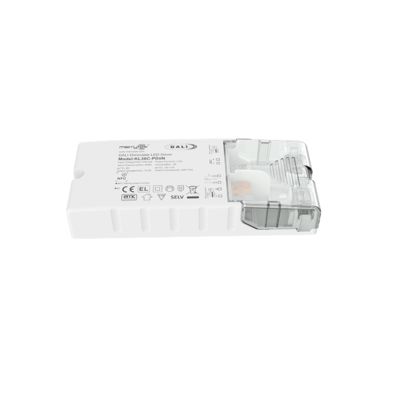

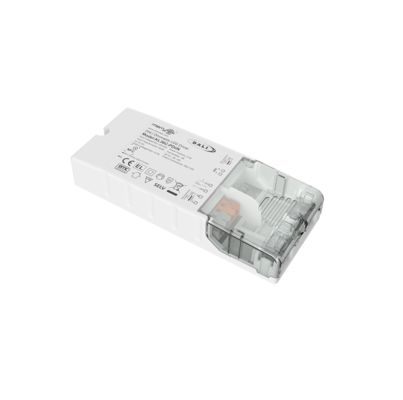

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía

Lugar de origen	PORCELANA
Nombre de la marca	Merrytek
Certificación	CE
Número de modelo	KL36C-PDIIV
Cantidad de orden mínima	100
Precio	Negociable
Detalles de empaquetado	Caja blanca + Caja de cartón, 50pcs/CTN
Tiempo de entrega	1, muestra y pedido pequeño: dentro de los 5 días hábiles después de recibir su pago. 2, Orden a gra
Condiciones de pago	T/t o paypal
Capacidad de la fuente	10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

Datos del producto

Voltaje de entrada nominal	El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido	Rango de voltaje de entrada de corriente continua	El valor de las emisiones de dióxido de carbono es igual o superior a:
Modo de funcionamiento	Constant Current	Método de control	DALI DT6 y pushDIM y 1 10v conductor LED apagable
Factor de potencia	≥0.95	Eficiencia	el 88%
Actual	500-1100 mA	Dimensión	154x63x28 mm
Calificación IP	IP20	Garantía	5 años
Resaltar	Controlador LED regulable de 36W , Controlador LED con regulación DALI2 , Controlador de corriente constante de 500mA-1100mA

Deja un mensaje

Descripción de producto

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía

1. Descripción

-Sin parpadeo para todo el rango de regulación

-Potencia en espera por debajo de 0,5W

-Regulación primaria con un botón pulsador

-Regulación secundaria con regulador de 1-10V

-Interfaz DALI integrada DT6

-Protección: cortocircuito / sobre temperatura / sobre voltaje

ONCompensación CLO

-Reducción de la corriente para alta temperatura ambiente

-pushDIM con la función de memoria

-5 años de garantía

2. Parámetros

Entrada	Tensión de funcionamiento	198-264Vac 50Hz/60Hz
	Tensión nominal de entrada	220-240Vac 50Hz/60Hz
	Rango de tensión de entrada CC	200-240Vdc
	Corriente de entrada	0.19A Máx.
	Corriente de irrupción de entrada	<15A (Ancho de pulso de media corriente 100μs) @230Vac
	Factor de potencia(@230V100% carga)	≥ 0.95
	Distorsión armónica total	Típica:15% (@230Vac, 100% carga)
	Potencia en espera	≤0.5W (@230Vac cuando DALI se apaga)
	Eficiencia(@230Vac,100% carga)	88% Máx.
	Método de cableado	Sección transversal del cable:0.75-2.5mm⁵⁰⁰
	Disyuntor automático (Calcular la corriente en el cable)	tipo	B10	B13	B16	B20	B25	/
		Número	20	25	35	ON	ON	/
		tipo	C10	C13	C16	C20	C25	C32
		Número	35	50	ON	75	95	120
Salida	Modo de funcionamiento	Corriente constante
	Tipo de carga	LED
	Requisito de ondulación (Parpadeo o Sin parpadeo)	Valor de parpadeo: menos del 5% para todo el rango de regulación
	Tiempo de arranque	<1s (@230Vac); <0.5s (@200Vdc)
	Tensión de salida sin carga	75V CC Máx.
	Rango de tensión de salida de carga	9-58V CC
	Potencia de salida a plena carga	36W Máx.
	Corriente de salida de carga	500-1100mA Para más detalles
	Precisión de corriente/tensión constante	Precisión de corriente constante ±5%
	Método de cableado	Sección transversal del cable:0.75-1.5mm⁵⁰⁰
Método de control	Regulación PUSH primaria	Regulación PUSH primaria (Longitud máxima del cable:20m)
	Regulación DALI	Regulación DALI (Longitud máxima del cable:300m)
	Regulación 1-10V(0-10V)	Regulación 0-10V(Corriente del puerto＜1mA) sin función de apagado (Longitud máxima del cable:20M)
	Rango de regulación	0%-100%
Excepción Protección Requisitos	Sobre temperatura de salida protección	Sí, sin función de autorrecuperación (Se puede consultar)
	Protección contra cortocircuitos de salida	Sí, sin función de autorrecuperación (Se puede consultar)
Funcionamiento Entorno	Temperatura/humedad de funcionamiento	-25℃~50℃ Humedad: 85% (Sin condensación)
	Temperatura/humedad de almacenamiento	-40℃~80℃, Humedad: 85% (Sin condensación)
	Temperatura máxima de la carcasa (Tc)	85℃
Seguridad & EMC	Estándar EMC	EN55015 EN61547 EN61000-3-2 EN61000-3-3
	Estándar del protocolo DALI	IEC62386-101 / 102 / 207 DT6 251 252 253
	Estándar de seguridad	EN61347-1 EN61347-2-13
	Certificación	CE, ENEC, UKCA
	Tensión de resistencia	3750Vac, 5mA, 60s (Entrada “L N”- Salida “SEC”)
Otros	Grados de protección	IP20
	Tipo de protección	Clase II
	Tipo de instalación	Instalación independiente
	Dimensión	1546328mm
	Función de memoria de apagado	Sí, memoria de apagado PUSH
	Sincronización de regulación PUSH	Paralelo: 15 unidades Máx. Serie: 25 unidades Máx.
	Requisito de embalaje	Bolsa de PE + caja blanca + manual + partición + caja exterior (K=A)
	Peso	173±5g
	Vida útil	5 años @Ta a plena carga
Nota: Todos los parámetros se prueban con una tensión de entrada de 230VAC y un entorno de 25 °C a menos que se especifique lo contrario.

-. Dimensión (Unidad:mm)

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 0

4. Diagrama de cableado

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 2

Fig. A DALI Regulación7.

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 3

Regulación 1-10VRegulación PushFig.7.

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 5

Regulación 1-10V5. Reducción de potencia6. Curva de regulación7.

Ajuste de la marcha de corriente

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 6

Corriente(mA)

Controlador LED regulable de corriente constante de 36W de la serie Easy-use, 500mA a 1100mA opcional con regulación DALI2 y 5 años de garantía 7

DIPPomax(W)

Uout(V)	1				2	3
Uout(V)	4	500	-	-	2	3
-	ON	ON	ON	ON	550	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
-	ON	33	ON	ON	600	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
ON	ON	ON	33	ON	650	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
ON	ON	33	33	ON	700	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
ON	33	33	33	ON	1100	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	-
-	ON	ON	ON	33	1050	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	-
-	33	ON	ON	33	1050	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
-	ON	33	ON	33	1100	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
-	33	33	ON	33	1050	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	-
ON	ON	ON	33	33	1000	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	-
ON	33	ON	33	33	1050	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
ON	ON	33	33	33	1100	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	ON
ON	33	33	33	33	8. ENCENDIDO/APAGADO y Descripción del funcionamiento de la regulación	A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.	B. Regulación: Mantenga presionado el interruptor PUSH (1s-8s), el controlador LED puede lograr la regulación, el brillo o la regulación, el rango de regulación es 1-100%.

C. Memoria: La regulación PUSH tiene una función de memoria de regulación.

D. Sincronización de regulación: La alimentación conectada al mismo interruptor PUSH se puede sincronizar manteniendo presionado el interruptor PUSH durante más de 15 segundos

E. Modo de regulación DALI: Conecte la fuente de alimentación al sistema DALI y se puede regular mediante el host DALI. El rango de regulación es 0-100%.

. asuntos que necesitan

tención1) La cadena de LED debe estar conectada a la carga antes de encender la alimentación de entrada, de lo contrario, la cadena de LED podría dañarse.2) Después de que la entrada del controlador LED se apague, habrá una tensión residual en la salida, que se puede mantener durante unos 3 minutos.
