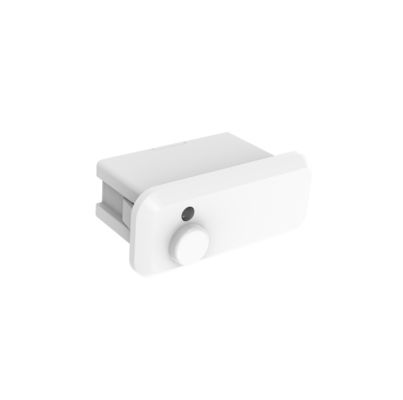

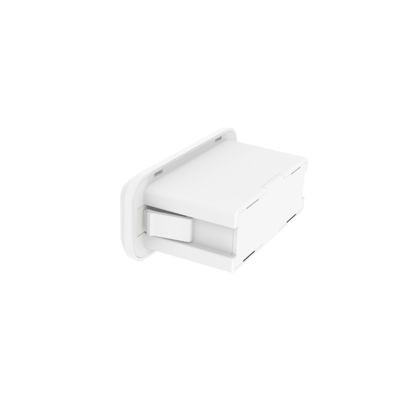

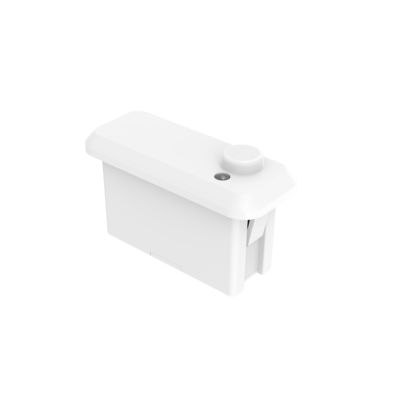

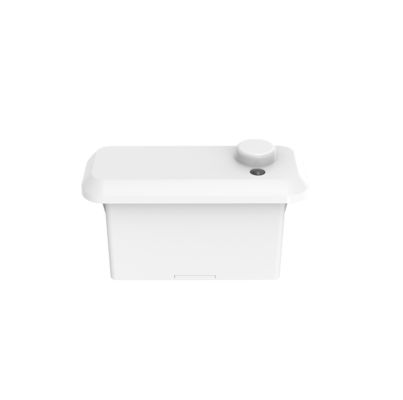

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna

Place of Origin Shenzhen, China
Nombre de la marca Merrytek
Certificación CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
Precio Negociable
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
Deja un mensaje
Descripción de producto

[Características del producto]



  • Sensor de presencia de la instalación incorporado, interfaz estándar zhaga20
  • Adopta la tecnología de antena de microondas patentada de 24 GHz, soporta 4m de altura de instalación máxima
  • Con tecnología RF alemana, 5 años de garantía del producto
  • Función del sensor de movimiento, de movimiento menor y de luz natural
  • Aplicable en baños, salas de estar, cocinas y otros ambientes donde se requiera la detección de movimiento, movimiento menor
  • Agrupación de redes por 2.4G inalámbrico, sin necesidad de emparejamiento o puerta de enlace.
  • Función de apagado de salida 0-10V o apagado PWM, de dos pasos y tres pasos.
  • Todos los parámetros de los sensores se pueden ajustar por control remoto.



[Parámetros]



Ingreso
Voltagem nominal 12 ± 1 VDC
Corriente de trabajo 90 ± 5 mA
Tensión de la onda Se aplicarán las siguientes medidas:
Producción
Señales de salida MC182D 99 B1 MC182D 99 1 B1
Se aplicará una señal de atenuación de 0-10VDC. Signo de atenuación PWM
Sensor de la mismaPArámetros
Frecuencia de trabajo 24GHz~24,25GHz, banda ISM
Potencia de transmisión 6 dBm máximo.
Área de detección 100% / 75% / 50% / 25% (MH17); 100% / 50% / 25% (MH15)
Tiempo de espera

Las medidas de seguridad se aplican a las aeronaves que se encuentran en condiciones de emergencia.

30s/1min/3min ((MH15)

Período de espera

El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control.

5min/10min/ +∞(MH15)

Nivel DIM de espera 10%/ 20%/ 30%/ 50% (MH17); 10%/ 30% ((MH15)
Sensor de luz diurna Umbral de la luz diurna

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((Deshabilitado)) ((MH17)

15Lux/50Lux/(Desactivado) ((MH15) ((Estado de difusión de la luz ambiente)

Recogida durante el día

El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y M3 de las categorías M3 y M4 de las categorías M4 y M4.

(MH17 pulsa ∞P ∞Entrar en el modo de recolección de luz diurna)

Nivel de oscuridad en espera 10%/ 20%/ 30%/ 50% (MH17); 10%/ 30% ((MH15)
Rango de detección (radius)

Instalación de techo de 3 m de altura

Movimiento y movimiento menor: r≥2,5 m

Condición de ensayo: sensibilidad del 100%, espacio abierto interior de 60 m2

Altura de la instalación 3 m (máximo 4 m)
Parámetros inalámbricos
Frecuencia de funcionamiento 2.400-2.483GHz
Potencia de transmisión 6 dBm
Grupo Un grupo máximo de nodos 32 Pcs
Distancia de transmisión 15 m MAX ((Distancia de transmisión punto a punto en zona abierta)
Medio ambiente
Temperatura de trabajo (Ta) -35°C a 60°C
Temperatura de almacenamiento -40°C~+80°C humedad: ≤85% (sin condensación)
CertificaciónEl Slas mandarinas
Certificación Sección 2
Requisitos medioambientales Cumplir con los requisitos de RoHS 2.0, Reach
Clasificación de propiedad intelectual Protección IP20
Clase de protección Clasificación II
Las demásel
El cableado Terminal PH2.0 con 3 pines
Requisitos de instalación Instalación externa de zhaga book20
Requisitos para el embalaje En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIa se calculará en función de los resultados obtenidos.
Peso neto ± 3 g
Duración de vida 5 años de garantía @Ta



[Descripción de la función]



RFunción de encendido y apagado

El período de espera debe fijarse en 0 s
ROscurecimiento en dos pasos Período de espera se establecerá en +∞, sensor de luz diurna se establecerá en alto.
ROscurecimiento en 3 pasos El período de espera debe ser fijado en 5 min/10 min
RRecogida durante el día Se establecerá el período de espera en ?? +∞, el sensor de luz diurna en ?? LOW/MED
Prioridad de la luz del día No incluido
RAgrupación Grupo remoto 1-8 y señal Rx establecida para el sensor



[Diagrama]

  • Dimensión (unidad: mm)

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 02.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 1

  • Función

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 2

  • El cableado

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 3

  • Instrucciones de instalación

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 42.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 5



[Rango de detección]

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 6

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 7

La mociónseñal          En el caso de los menoresseñal de movimiento

Presencia humana:Detectar el cuerpo humano en el área de detección a realizarmuy grandeseñales de movimiento(caminar)para activar la inducciónyde salida de alto nivel (como las luces de control encendidas y apagadas), y luego detectarmovimiento menorlas señales (inclinarse hacia adelante, hacia atrás, balancear las extremidades, sacudir la cabeza, escribir, jugar con teléfonos móviles y otrosMociones menores¿ Por qué?a) elLa detección de signos vitales respiratorios humanos causados por la cavidad abdominal, la expansión del pecho y laetc.El objetivo es mantener un alto nivel de producción (por ejemplo,elluz de controlelsiempre encendido)



Ausencia humana: no se detecta señal en el área de detección y nivel de salida bajo (luz de control apagada)



[El control remoto]El MH15



2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 8

El vuelo MH17



2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 9

2.4G RF Red inalámbrica Sensor de microondas para panel y luz lineal con función de recolección de luz diurna 10



[Initialización]



Después de encenderse, el sensor enciende automáticamente la luz al 100% de brillo y se verifica por sí mismo para 45-60s.Entra en el modo de detección después de la inicialización, durante el cual la luz mantendrá un brillo del 100%.



[Configuración predeterminada]

Sensitividad: 100%, tiempo de espera: 5 s, sensor de luz diurna: desactivado, período de espera: 0 s, nivel de tensión de espera: 20%



[Notificación de solicitud]

Yo...El sensor debe ser instalado por un electricista profesional. Por favor apague la energía antes de instalar, cablear, cambiar la configuración.

Yo...El producto tiene una buena capacidad de penetración en plástico, madera, etc., pero la antena del módulo de microondas no debe tener accesorios metálicos o cáscaras metálicas, cáscaras de vidrio, etc. en el frente directo o cerca,De lo contrario afectará a la transmisión y recepción de la antena..

Yo...La distancia de detección se verá afectada por la altura de la instalación, el tamaño del objeto a detectar, la velocidad de movimiento, el impacto del entorno de la instalación,y la distancia de detección en diferentes direcciones tendrá un cierto grado de variabilidad.

Yo...El umbral de luz diurna es en un ambiente soleado, sin sombras y condiciones de reflexión difusa de la luz ambiental.el valor de la luz diurna detectado por el sensor de luz puede ser diferente.

Yo...Se recomienda que la distancia de instalación del producto sea superior a 1,5 m; la distancia de instalación entre el producto y el enrutador debe ser superior a 1,5 m,para no causar interferencias en el funcionamiento normal del sensor de microondas.

Yo...El plano de montaje del producto (por ejemplo, sustrato de aluminio, placa de PCB) debe estar a una cierta diferencia de altura con respecto al plano de la antena del módulo de microondas.y el plano de la antena del módulo de microondas debe ser superior al plano cercano en más de 5 mm para lograr el mejor efecto de detección.

Yo...Debe utilizarse una fuente de alimentación regulada de corriente continua con tensión de salida estable, corriente baja y coeficiente de ondulación, la ondulación de la fuente de alimentación debe ser inferior a 50 mV,y la corriente de carga mínima de la fuente de alimentación debe ser superior a 120 mA, y también se recomienda instalar un condensador electrolítico de no menos de 100 uF en el terminal VCC de la fuente de alimentación de entrada.

Yo...Instalación del producto lo más lejos posible de los grandes equipos metálicos, tuberías, respiraderos de aire acondicionado, respiraderos de escape, máquinas de humo y otras escenas.para evitar que la vibración del equipo afecte el efecto de detección.

Yo...El módulo de microondas debe evitar estar cerca de la fuente de alimentación del accionamiento de CA, estar lejos del puente del rectificador de la fuente de alimentación del accionamiento, transformador, tubos de conmutación y otros dispositivos de alta potencia,para evitar que las señales de alta frecuencia interfieran con el funcionamiento normal del módulo de microondas.

Yo...Diseño del producto: la superficie de la antena del módulo de microondas y sus circuitos cercanos para evitar el flujo de grandes corrientes, evitando transformadores o componentes de alta frecuencia cercanos,La distancia debe ser mayor a 10 mm en la medida de lo posible..

Yo...Al cablear, el lado de la antena y el lado del componente situado en la parte posterior del producto no deben estar cubiertos por cables ni tener grandes corrientes que fluyan a través de ellos.para no afectar al funcionamiento normal del sensor.

Yo...La parte delantera del producto y los alrededores no podrán estar equipados con accesorios metálicos o bloques de vidrio, para no afectar al funcionamiento normal del sensor,mientras que el espesor del plástico en la medida de lo posible para elegir menos de 1 mm, demasiado grueso afectará la detección de los módulos de microondas y la direccionalidad; el plano de la antena de microondas y la distancia de la cáscara debe ser mayor de 3,2 mm

Yo...La superficie de la antena del producto y el plano metálico (substrato de aluminio, caparazón de hierro) deben tener una cierta diferencia de altura, la distancia recomendada es superior a 0,5 mm.

Cuando la estructura del producto, el modo de suministro de energía / circuito, la cubierta frontal de la antena del sensor, etc. cambie, notifique al fabricante del sensor para confirmarlo, para no causar que el producto funcione incorrectamente.De lo contrario, el fabricante no asume ninguna responsabilidad correspondiente por la anomalía.
