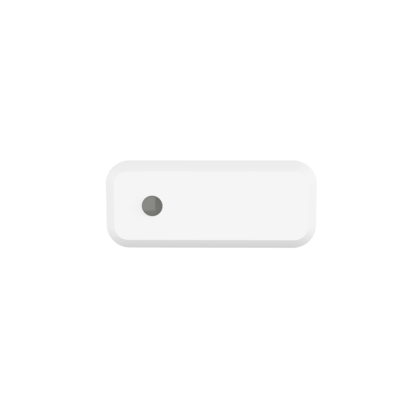

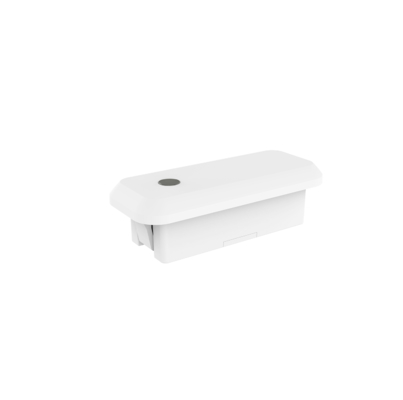

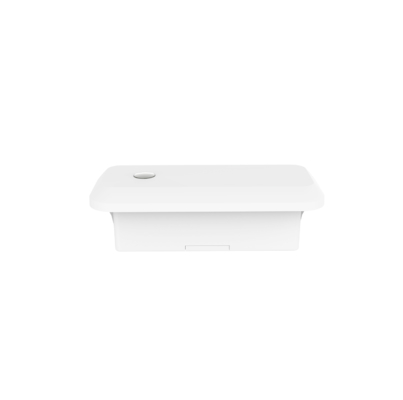

Sensor de microondas regulable de 12 Vdc con función de aprovechamiento de la luz diurna para panel de luz y luz lineal

[Características del producto]

• IntegradoInstalación empotrada Sensor de presencia
• Adopta tecnología de antena de microondas patentada de 24 GHz, admite una altura de instalación máxima de 4 m
• Con tecnología RF alemana, 5 años de garantía del producto
• Función de sensor de movimiento, micro-movimiento y luz diurna
• Aplicable para baños, salas de estar, cocinas y otros entornos donde se requiere detección de movimiento y micro-movimiento
• Control remoto disponible para la configuración de parámetros

[Parámetros]

[Descripción de la función]

y

Aviso de aplicación)para activar la inducción y emitir un nivel alto (como encender y apagar las luces), y luego detectar señales de micro-movimiento
(inclinación del cuerpo hacia adelante, hacia atrás, balanceo de extremidades, sacudida de la cabeza, escritura, uso de teléfonos móviles y otros micro-movimientos.) así como la detección de signos vitales respiratorios humanos causados por la cavidad abdominal, expansión del pecho etcpara mantener la salida de nivel alto (comocontrolar la luzsiempre encendida)Ausencia humana: no se detecta ninguna señal en el área de detección y se emite un nivel bajo (control de la lámpara apagada)[Diagrama]Dimensión (unidades: mm) FunciónCableado[Instrucciones de instalación] [Rango de detección] [Control remoto]

Se recomienda que la distancia de instalación del producto sea superior a 1,5 m; la distancia de instalación entre el producto y el enrutador debe ser superior a 1,5 m, para no causar interferencias en el funcionamiento normal del sensor de microondas.Después de encenderse, el sensor enciende automáticamente la luz al 100% de brillo y se autocomprueba durante 10 segundos. Durante la inicialización, el sensor no puede detectar el movimiento. Entra en modo de detección después de la inicialización, y durante el cual, la lámpara se mantiene al 100% de brillo.El plano de montaje del producto (por ejemplo, sustrato de aluminio, placa PCB) debe estar a una cierta diferencia de altura del plano de la antena del módulo de microondas, y el plano de la antena del módulo de microondas debe ser más alto que el plano cercano en más de 5 mm para lograr el mejor efecto de detección.

• Sensibilidad: 100% Tiempo de espera: 5s Sensor de luz diurna: Desactivado Período de espera: 0s Nivel de atenuación en espera: 20%[

Aviso de aplicación

• ]

• l

El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear y cambiar la configuración.

l

El producto tiene buena capacidad de penetración en plástico, madera, etc., pero la antena del módulo de microondas no debe tener accesorios metálicos o carcasas metálicas, carcasas de vidrio, etc. directamente en la parte delantera o cerca, de lo contrario, afectará a la transmisión y recepción de la antena.

l

La distancia de detección se verá afectada por la altura de instalación, el tamaño del objeto a detectar, la velocidad de movimiento, el impacto del entorno de instalación, y la distancia de detección en diferentes direcciones tendrá un cierto grado de variabilidad.

l

El

umbral de luz diurna está en un entorno soleado, sin sombras y condiciones de reflexión difusa de la luz ambiental. En diferentes períodos, climas y entornos, el

valor de luz diurna detectado por el sensor de luz puede ser diferente.

l

Se recomienda que la distancia de instalación del producto sea superior a 1,5 m; la distancia de instalación entre el producto y el enrutador debe ser superior a 1,5 m, para no causar interferencias en el funcionamiento normal del sensor de microondas.l El plano de montaje del producto (por ejemplo, sustrato de aluminio, placa PCB) debe estar a una cierta diferencia de altura del plano de la antena del módulo de microondas, y el plano de la antena del módulo de microondas debe ser más alto que el plano cercano en más de 5 mm para lograr el mejor efecto de detección.

Se debe utilizar una fuente de alimentación regulada de CC con tensión de salida estable, baja corriente y coeficiente de rizado

en

terminal VCC.

La instalación del producto debe estar lo más lejos posible de equipos metálicos grandes, tuberías, rejillas de aire acondicionado, salidas de escape, máquinas de humo y otras escenas, para evitar que la vibración del equipo afecte el efecto de detección. l  El módulo de microondas debe evitar estar cerca de la fuente de alimentación de accionamiento de CA, estar alejado del puente rectificador, el transformador, los tubos de conmutación y otros dispositivos de alta potencia de la fuente de alimentación de accionamiento, para evitar la interferencia de señales de alta frecuencia en el funcionamiento normal del módulo de microondas.l Diseño del producto: la superficie de la antena del módulo de microondas y sus circuitos cercanos deben evitar el flujo de grandes corrientes, evitando transformadores o componentes de alta frecuencia cercanos, la distancia debe ser superior a 10 mm en la medida de lo posible.l

l

l

Cuando la estructura del producto, el modo de fuente de alimentación/circuito, la cubierta frontal de la antena del sensor, etc. cambien, notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asume ninguna responsabilidad correspondiente por la anomalía.
