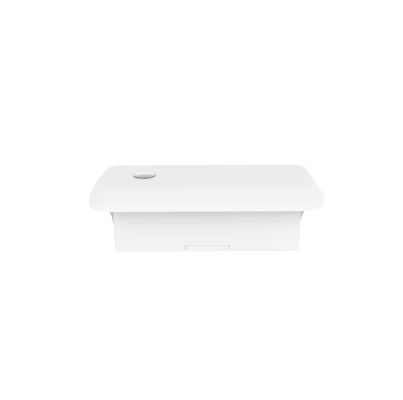

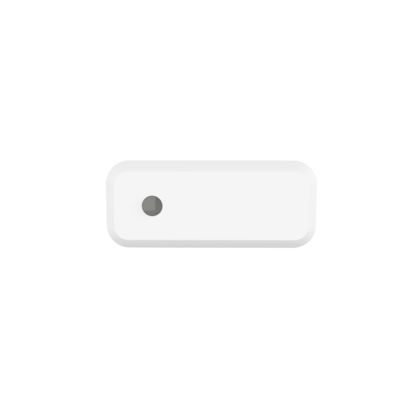

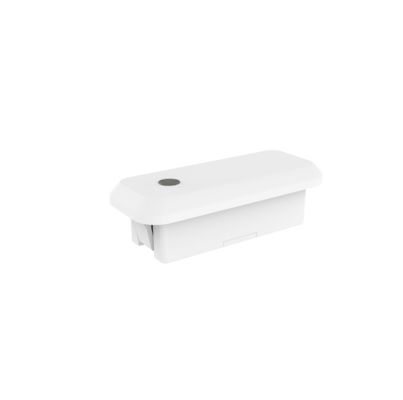

Sensor atenuable de microondas de 12 Vdc con función de recogida de luz del día para luz de panel y luz lineal MC182D 99

[Características del producto]

• Instalaciónempotrada sensor de presencia
• Adopta tecnología de antena de microondas patentada de 24 GHz, soporta una altura máxima de instalación de 4 m
• Con tecnología RF alemana, 5 años de garantía del producto
• Función de sensor de movimiento, movimiento leve y luz diurna
• Aplicable para baños, salas de estar, cocinas y otros entornos donde se requiera detección de movimiento y movimiento leve
• Control remoto disponible para configuración de parámetros

[Parámetros]

[Descripción de la función]

Diagramaiurna Configuración remota del modo DH + Sensor de luz diurna “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux”       Movimiento
grande señal activa    Movimiento leve señal mantenida  Presencia humana: detecta el cuerpo humano en el área de detección para realizar movimientos grandes señales (caminar) para activar la inducción y emitir nivel alto (como encender y apagar luces), y luego detectar movimientos leves señales (inclinarse hacia adelante, hacia atrás, mover extremidades, mover la cabeza, escribir, jugar con el teléfono móvil y otros movimientos leves). etcsí como la detección de signos vitales de respiración humana causados por la cavidad abdominal, expansión del pecho etc para mantener la señal de salida alta (como

control

[Inicialización]luces[Configuración predeterminada]

• Ausencia humana: no se detecta señal en el área de detección y se emite nivel bajo (luz de control apagada)[

Diagrama

• ]

• Dimensión (

unidades: mm)

Función

Cableado

[Instrucción de instalación]

​

[Rango de detección]

[Control remoto]

[Inicialización]Después de encender, el sensor enciende automáticamente la luz al 100% de brillo y realiza una autoprueba durante 10 segundos. Durante la inicialización, el sensor no puede detectar movimiento. Entra en modo de detección después de la inicialización, y durante el cual, la lámpara se mantiene al 100% de brillo.[Configuración predeterminada]

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.[

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.]

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.El sensor debe ser instalado por un electricista profesional. Por favor, apague la alimentación antes de instalar, cablear o cambiar la configuración.

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.El producto tiene buena capacidad de penetración a través de plástico, madera, etc., pero la antena del módulo de microondas no debe tener accesorios metálicos o carcasas metálicas, carcasas de vidrio, etc. directamente enfrente o cerca, de lo contrario afectará la transmisión y recepción de la antena. l  La distancia de detección se verá afectada por la altura de instalación, el tamaño del objeto a detectar, la velocidad de movimiento, el impacto del entorno de instalación, y la distancia de detección en diferentes direcciones tendrá un cierto grado de variabilidad.l Elumbral

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.l

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.l

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.l Se debe utilizar una fuente de alimentación regulada de CC con voltaje de salida estable, baja corriente y coeficiente de rizado.t debe ser utilizado, el rizado de la fuente de alimentación debe ser inferior a 50 mV, y la corriente de carga mínima de la fuente de alimentación debe ser superior a 120 mA, y también se recomienda configurar un condensador electrolítico de no menos de 100 uF en la fuente de alimentación de entradaterminal VCC.l Instalación del producto lo más lejos posible de equipos metálicos grandes, tuberías, conductos de aire acondicionado, conductos de escape, máquinas de humo y otras escenas, para evitar que la vibración del equipo afecte el efecto de detección.

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.El módulo de microondas debe evitar estar cerca de la fuente de alimentación de accionamiento de CA, estar lejos del puente rectificador de la fuente de alimentación de accionamiento, transformadores, tubos de conmutación y otros dispositivos de alta potencia, para evitar que las señales de alta frecuencia interfieran con el funcionamiento normal del módulo de microondas.

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.Diseño del producto: la superficie de la antena del módulo de microondas y sus circuitos cercanos deben evitar el flujo de grandes corrientes, evitar transformadores o componentes de alta frecuencia cercanos, la distancia debe ser de más de 10 mm en la medida de lo posible.

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.Al cablear, el lado de la antena y el lado de los componentes en la parte posterior del producto no deben estar cubiertos por cables ni tener grandes corrientes fluyendo a través de ellos, para no afectar el funcionamiento normal del sensor.

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.La parte frontal del producto y sus alrededores no pueden estar equipados con accesorios metálicos o bloques de vidrio, para no afectar el funcionamiento normal del sensor, mientras que el grosor del plástico, en la medida de lo posible, debe elegirse menos de 1 mm, demasiado grueso afectará la detección de los módulos de microondas y la direccionalidad; la distancia entre el plano de la antena de microondas y la carcasa debe ser superior a 3,2 mm

Cuando la estructura del producto, el modo/circuito de la fuente de alimentación, la cubierta frontal de la antena del sensor, etc. cambien, por favor notifique al fabricante del sensor para confirmar, para no causar que el producto funcione incorrectamente. De lo contrario, el fabricante no asumirá ninguna responsabilidad correspondiente por la anomalía.La superficie de la antena del producto y el plano metálico (sustrato de aluminio, carcasa de hierro) necesitan una cierta diferencia de altura, la distancia recomendada es superior a 0,5 mm.
