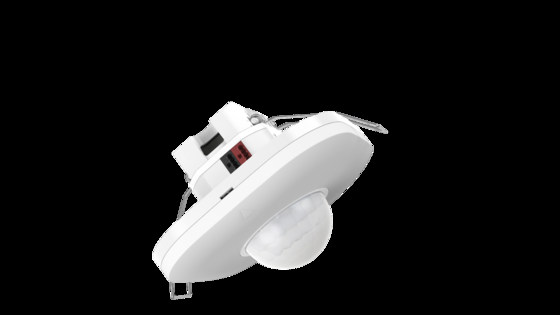

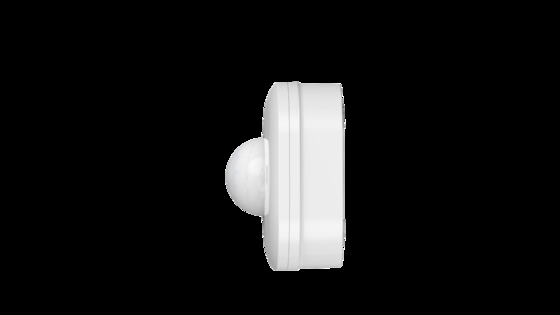

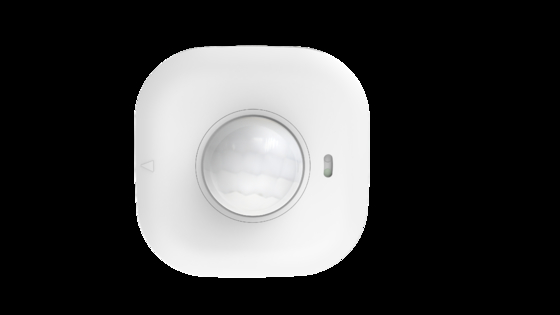

Detector de ocupación certificado KNX diseñado para almacenes de gran altura con una altura de montaje máxima de 10 m

Detector de presencia certificado KNX diseñado para almacenes de gran altura con una altura de montaje máxima de 10 m

1. Parámetros

2. Función del producto

3. Dimensión

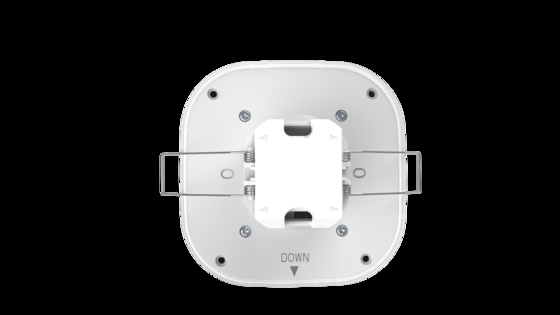

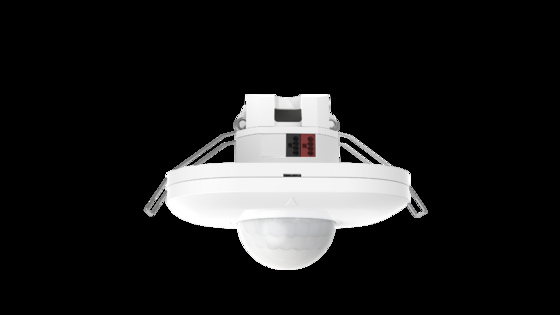

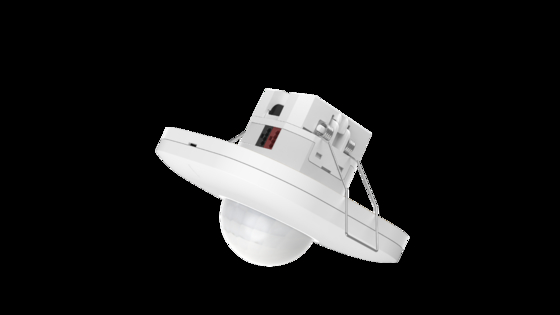

Montaje empotrado:

Montaje en superficie:

4. Cableado

Sugerencia de diseño de cableado:

1. Se sugiere cablear el bus KNX en serie hasta el final, no se recomienda el cableado en estrella o en árbol para garantizar la estabilidad de la transmisión de la señal.

2. El cableado del bus KNX recomienda el cable blindado estándar EIB KNX o el cable de red de categoría 6. Se recomienda que la longitud del cableado del bus no exceda los 400 metros, y se recomienda que el número de sensores conectados a un bus no exceda los 12.

3. El número de sensores conectados a un bus debe considerar completamente la capacidad de carga de corriente de la fuente de alimentación: es decir, la suma de las corrientes de todos los dispositivos KNX (incluidos los sensores) no debe ser mayor que la corriente de carga de la fuente de alimentación KNX.

5. Rango de detección

6. Inicialización

Después de enrutar las direcciones físicas y configurar los parámetros del canal, siga estos pasos:

(1) Conecte la interfaz del bus.

(2) Encienda el bus y la alimentación auxiliar (nota: asegúrese de que el producto tenga una fuente de alimentación auxiliar; de lo contrario, es posible que el dispositivo no funcione correctamente).

(3) Presione el interruptor de programación del producto; la luz LED se volverá roja.

(4) Use la interfaz del bus para descargar la dirección física a través del software ETS. La luz LED de programación se apaga para indicar que la descarga de la dirección física se ha completado.

(5) Descargue la aplicación después de configurar los parámetros de la aplicación requeridos.

(6) Después de descargar la aplicación, el producto entra en inicialización. Durante la inicialización, la función de detección está deshabilitada. Después de 20S, la inicialización se completa y el producto funciona normalmente.

Nota: Utilice la última versión de ETS 5 o 5.7.2. Obtenga el archivo de configuración de ingeniería ETS de este sensor de nuestro personal de ventas.

7. Configuración predeterminada de fábrica

Área de detección: 100% Tiempo de espera: 30S Luz indicadora: abierta

8. Control remoto MH18

Debido a la complejidad de la tecnología del producto y las diferencias en el entorno de aplicación, es difícil garantizar una descripción completamente precisa o completa, por lo que esta especificación es solo para referencia del usuario.

Nos reservamos el derecho de realizar cambios en las especificaciones del producto sin notificar al usuario, y no asumimos ningún compromiso ni garantía en el sentido legal. Al mismo tiempo, nuestra empresa anima a los usuarios a complementar o modificar el contenido de nuestras especificaciones después de usar nuestros productos.
