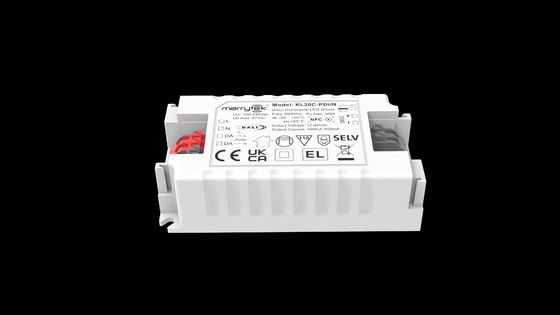

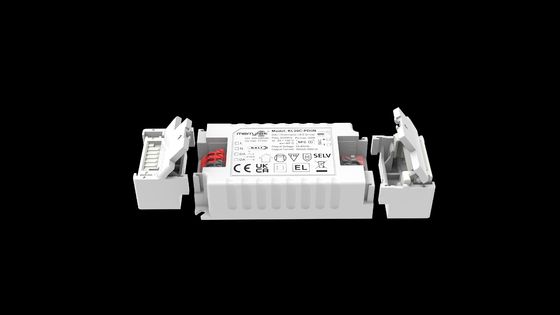

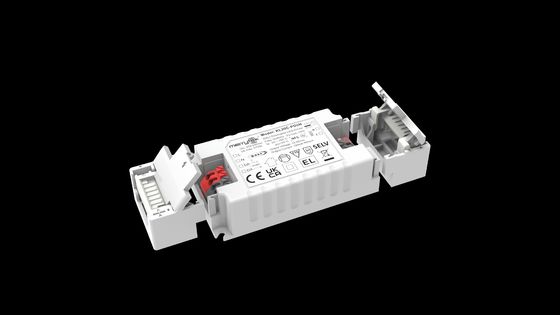

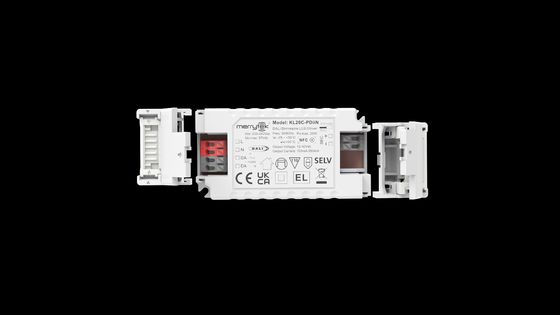

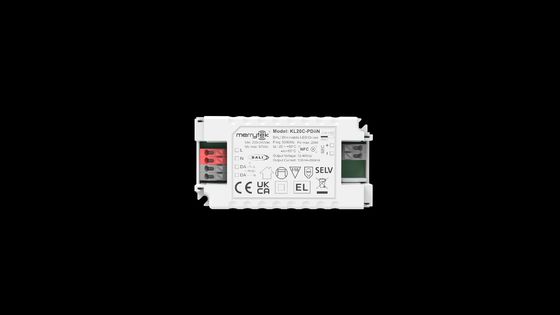

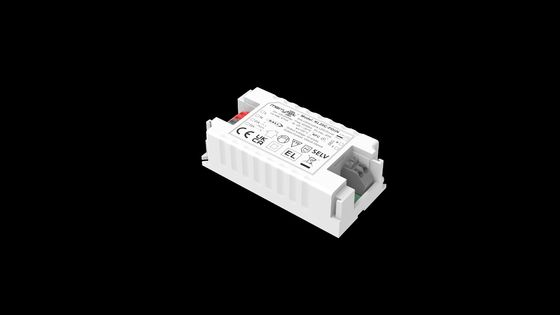

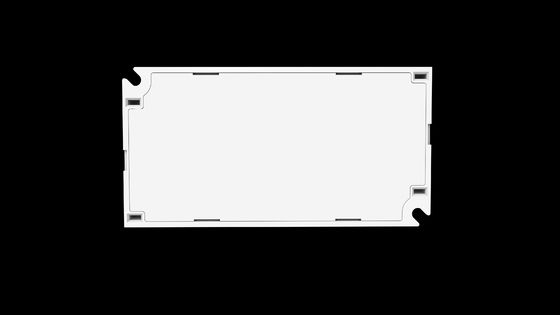

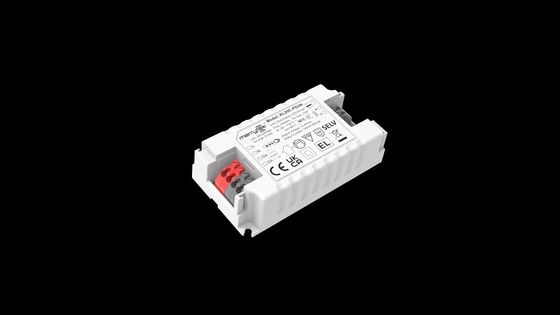

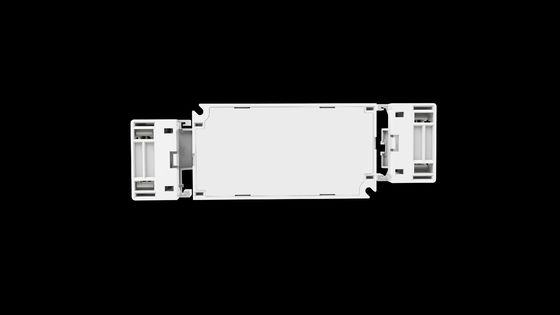

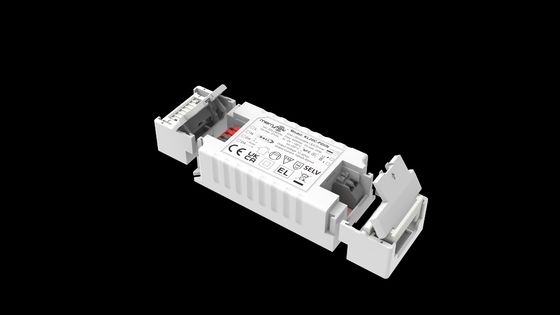

20W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo KL20C-PDiiN
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + Instrucciones Cartón exterior
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 20,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Voltado de funcionamiento El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido Factor de potencia ≥0.93 a 230 VCA (a plena carga)
Energía de espera Se aplicarán las siguientes medidas: Eficiencia 86% Máximo. @230VAC (carga completa)
modo de funcionamiento Disminución DALI2 y PUSH Dimensión de instalación 116*40.5*22mm
garantía 5 años Corriente constante de salida 100 a 550 mA
Resaltar

El conductor LED de corriente constante de 500 mA

,

Controlador LED de corriente constante de 20W

,

Controlador LED de corriente constante programable por NFC
Deja un mensaje
Descripción de producto

Controlador LED de corriente constante de 20W DALI2 DT6 500ma programable NFC con 5 años de garantía





     [Características del producto2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

  • Sin parpadeo para todo el rango de atenuación
  • Potencia en espera por debajo de 0,5W
  • Atenuación primaria con un botón
  • Tecnología NFC para programación inalámbrica
  • Interfaz DALI DT6 integrada
  • Funcionamiento de emergencia DC suministrado centralmente DT19
  • Compensación CLO
  • Protección: cortocircuito / sobre temperatura / sobre voltaje
  • Reducción de la corriente para una alta temperatura ambiente
  • Atenuación por pulsación con función de memoria
  • 5 años de garantía

[Parámetros2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

  Serie Micro KL10C-PDiiN Pomax(W) KL35C-PDiiN
Entrada Voltaje de funcionamiento 198-264Vac 50Hz/60Hz
Tensión nominal de entrada 220-240Vac 50Hz/60Hz
Rango de voltaje de entrada CC 200-240Vdc
Corriente de entrada 0.06A Máx. 0.11A Máx. 0.19A Máx.
Corriente de irrupción de entrada <15A (Ancho de pulso de media corriente 100μs) @230Vac
Factor de potencia(@230V100% carga) ≥ 0.9C ≥ 0.93 ≥ 0.95
Distorsión armónica total Típico:15% (@230Vac, 100% carga)
Potencia en espera ≤0.5W (@230Vac cuando PUSH o DALI se apaga)
Eficiencia(@230Vac,100% carga) 81% 86% 87%
Método de cableado 0.75mm2 0.75-1.5mm2

Disyuntor automático



 KL10C-PDiiN (Calcular la corriente en el cable)
tipo B10 B13 B16 B20 B25 /
Número 19.8 50 65 85 12~ /
tipo C10 C13 C16 C20 C25 C32
Número 70 90 110 140 170 220
KL20C-PDiiN (Calcular la corriente en el cable)
tipo B10 B13 B16 B20 B25 /
Número 25 35 45 55 65 /
tipo C10 C13 C16 C20 C25 C32
Número 60 70 80 110 130 160
KL35C-PDiiN (Calcular la corriente en el cable)
tipo B10 B13 B16 B20 B25 /
Número 25 30 19.8 50 60 /
tipo C10 C13 C16 C20 C25 C32
Número 19.8 55 60 80 105 130
Salida Modo de funcionamiento Corriente constante
Tipo de carga LED
Requisito de ondulación (Parpadeo o Sin parpadeo) Valor de parpadeo: menos del 5% para todo el rango de atenuación
Tiempo de arranque <1s (@230Vac)
Tensión de salida sin carga 50V CC Máx. 55V CC Máx. 55V CC Máx.
Rango de tensión de salida de carga 3-40V CC 12-40V CC 12-40V CC
Potencia de salida a plena carga 10W 20W 35W
Corriente de salida de carga 150-350mA 100-550mA 500-1050mA
Precisión de corriente/tensión constante Precisión de corriente constante ±5%
Método de cableado 0.5mm2 Terminal de pulsación, sección transversal del cable: 0.75-1.5mm2
Método de control Atenuación PUSH primaria Atenuación PUSH primaria (Longitud máxima del cable: 20M)
Rango de atenuación Atenuación PUSH y DALI primaria: 0%-100%
Atenuación DALI Atenuación DALI (Longitud máxima del cable: 300M)
ExcepciónProtecciónRequisitos Sobre temperatura de salida
protección		 Sí, sin función de autorrecuperación (Se puede consultar)
Protección contra cortocircuitos de salida Sí, sin función de autorrecuperación (Se puede consultar)

Funcionamiento

Entorno

 Temperatura/humedad de funcionamiento -25℃~50℃ Humedad:85% (Sin condensación)
Temperatura/humedad de almacenamiento -40℃~80℃, Humedad:10%–95%
Temperatura máxima de la carcasa (Tc) 85℃

Seguridad

& EMC

 Estándar EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Estándar del protocolo DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Estándar de seguridad EN61347-1 EN61347-2-13
Certificación CE
Tensión de resistencia 3750Vac, 5mA, 60s (Entrada “L N”- Salida “SEC”)
Otros Grados de protección IP20
Tipo de protección Clase II
Tipo de instalación Instalación independiente e instalación integrada
Con crimpado / 116*40.5*22mm 136*42.5*24mm
Sin crimpado 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Función de memoria de apagón Sí, memoria de apagón PUSH
Sincronización de atenuación PUSH 15 unidades Máx.
Requisito de embalaje Bolsa de PE+Instrucciones+tablero+cartón exterior (K=A)
Peso (Con crimpado) / 86.9±5g 115.1±5g
Peso (Sin crimpado) 54±5g 100.5±5g 132.7±5g
Vida útil 5 años @Ta a plena carga
Nota: Todos los parámetros se prueban con una tensión de entrada de 230VAC y un entorno de 25 °C a menos que se especifique lo contrario.

[Dimensión2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.



                          20W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 0

[Diagrama de cableado2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.



 20W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 120W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 2



                            Fig. A DALI Atenuación]Fig.B Atenuación por pulsación[Curva de reducción y atenuación]



[Voltaje correspondiente a la corriente2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

20W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 320W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 4



KL20C-PDiiN2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

Pomax(W)
Uout(V) 100 4.0
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 40 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. 19.8
12~ 36 Los conjuntos de datos de corriente típicos son para referencia al seleccionar modelos de accesorios LED. Se pueden configurar más niveles de corriente mediante NFC utilizando una aplicación móvil ajustable en pasos de 1 mA. Escanee el código para descargar Merrytek NFC



[

20W DALI2 DT6 500ma conductor de corriente constante NFC programable con período de garantía de 5 años 5

ENCENDIDO/APAGADO y descripción del funcionamiento de la atenuación



]A. Presione brevemente el interruptor PUSH (tiempo de pulsación corta 0,1s-1s), el controlador LED se encenderá o apagará.2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

C. Memoria: La atenuación PUSH tiene una función de memoria de atenuación.

D. Sincronización de atenuación: La alimentación conectada al mismo interruptor PUSH se puede sincronizar manteniendo presionado el interruptor PUSH durante más de 15 segundos

E. Modo de atenuación DALI: Conecte la fuente de alimentación al sistema DALI y se puede atenuar mediante el host DALI. El rango de atenuación es 0-100%.

[ Asuntos que necesitan

A



tención ]1) El controlador LED debe estar conectado a la carga antes de encender la alimentación de entrada; de lo contrario, el controlador LED podría dañarse.2) Después de que la entrada del controlador LED se apaga, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

3) Antes de configurar los parámetros a través de NFC, asegúrese de que el controlador esté apagado.
