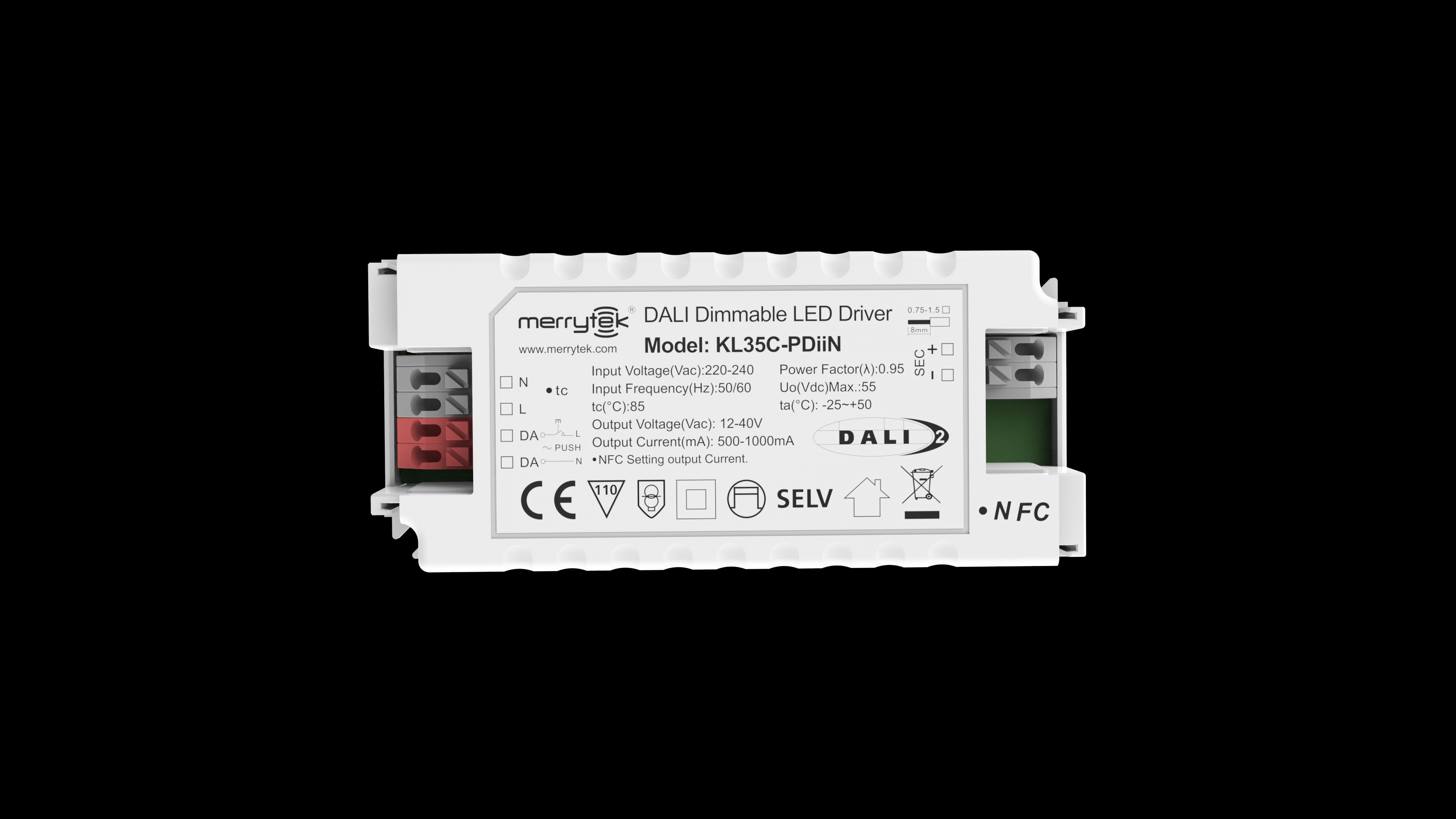

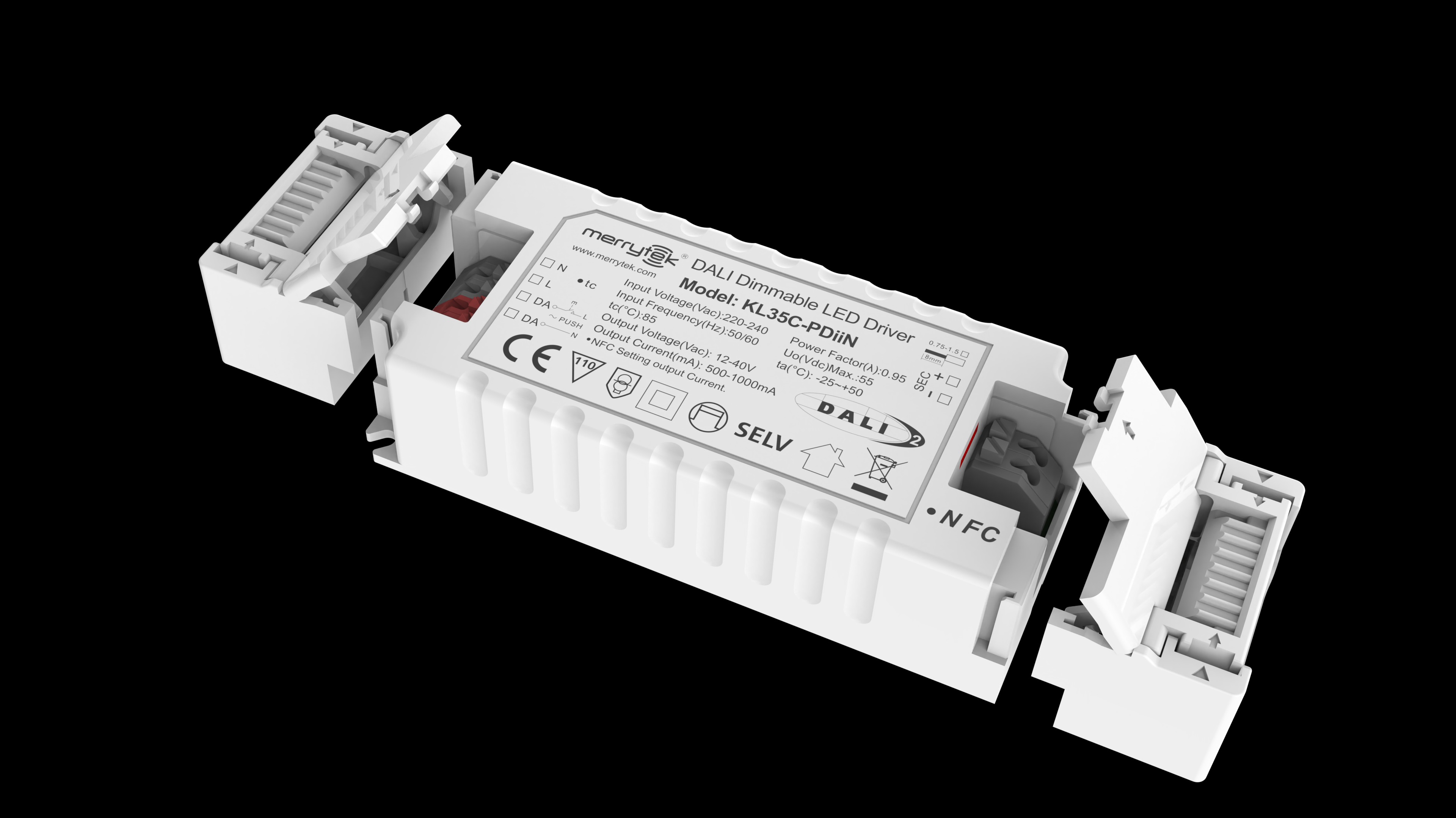

Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC

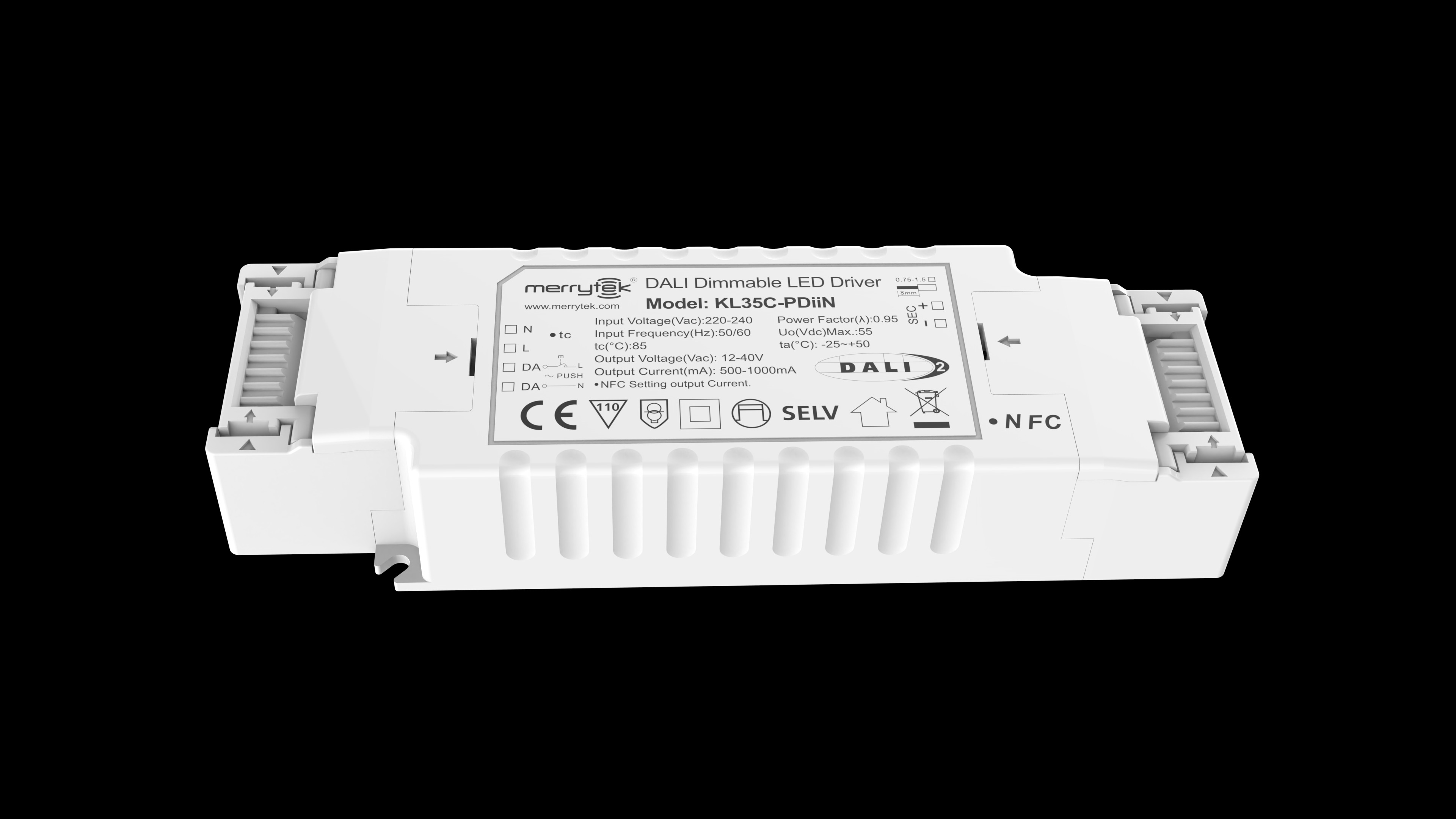

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

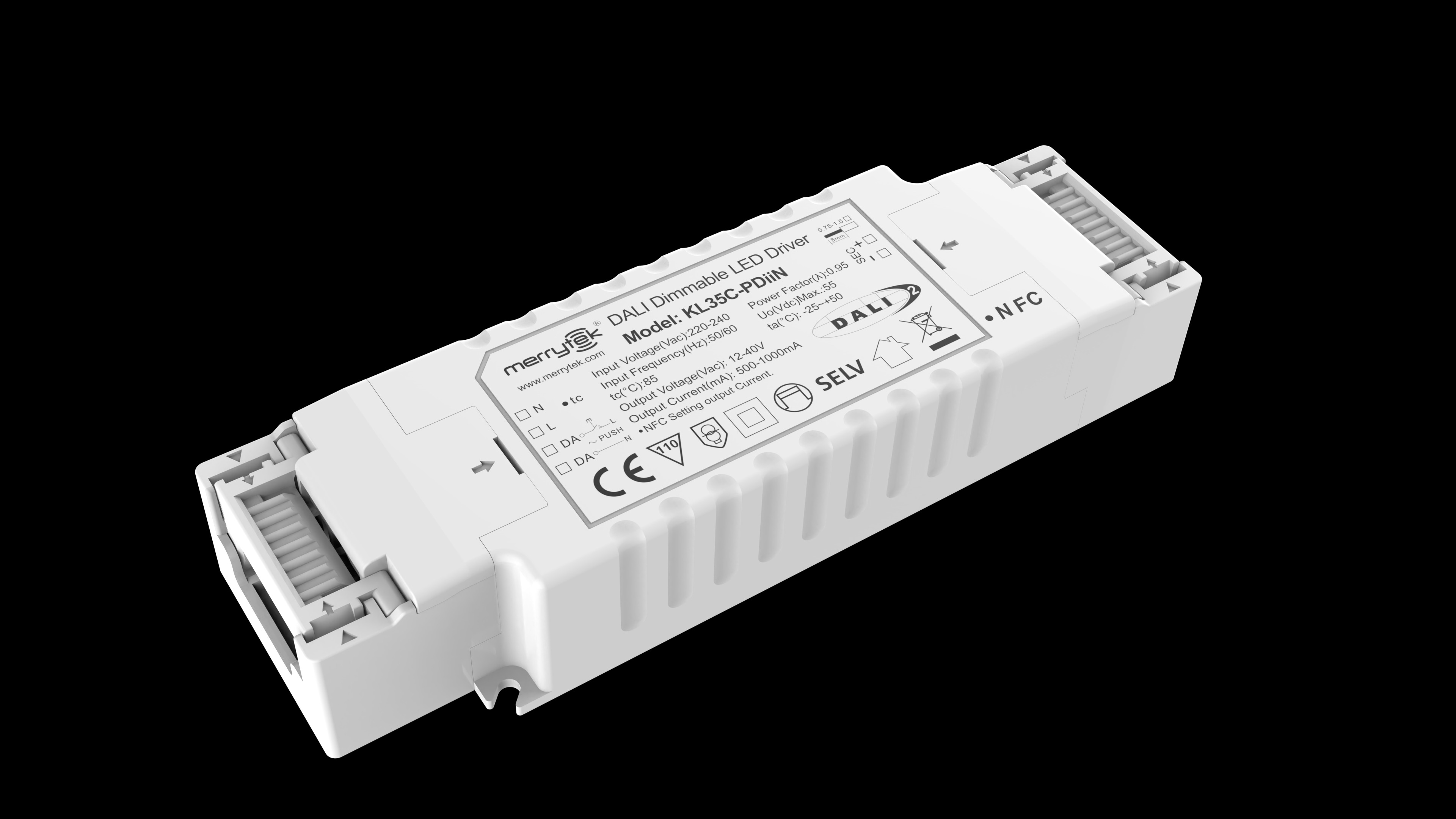

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

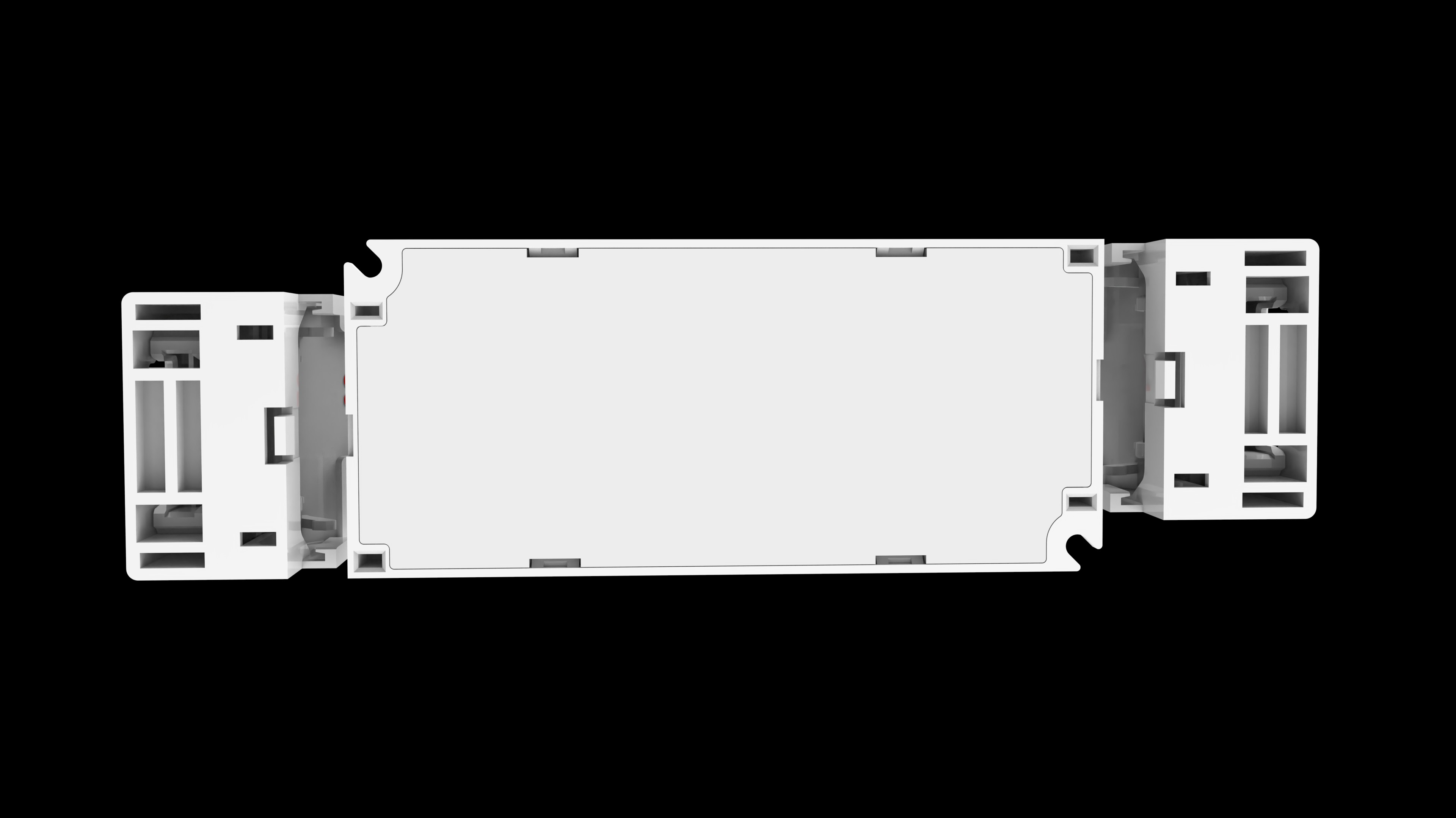

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

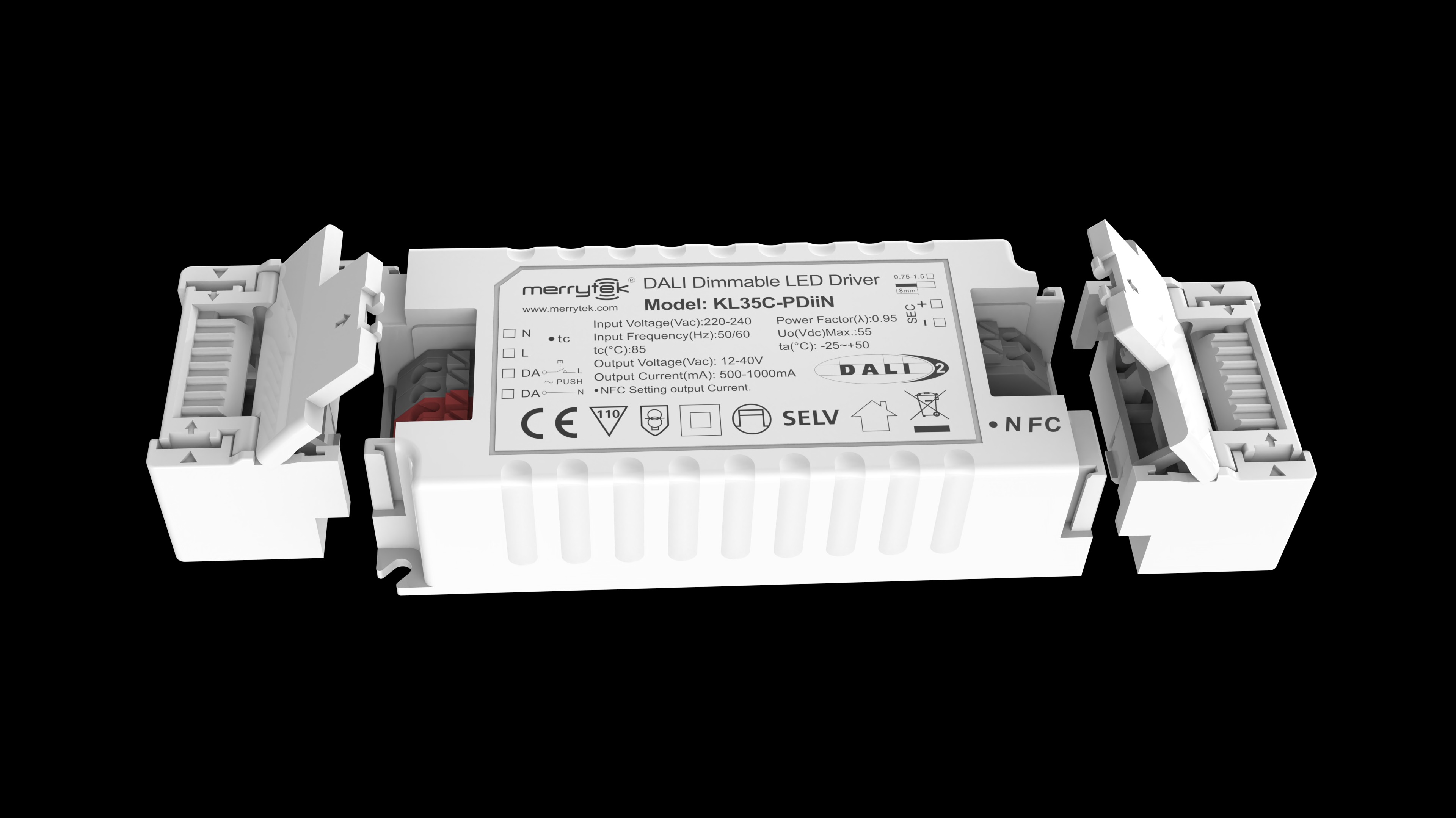

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

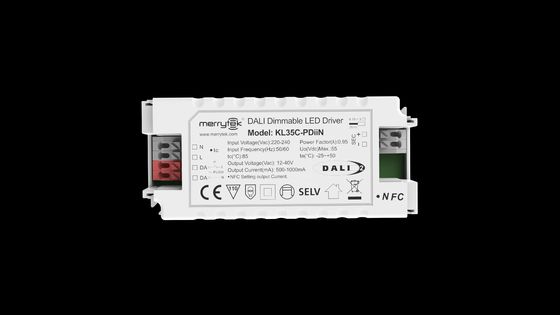

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

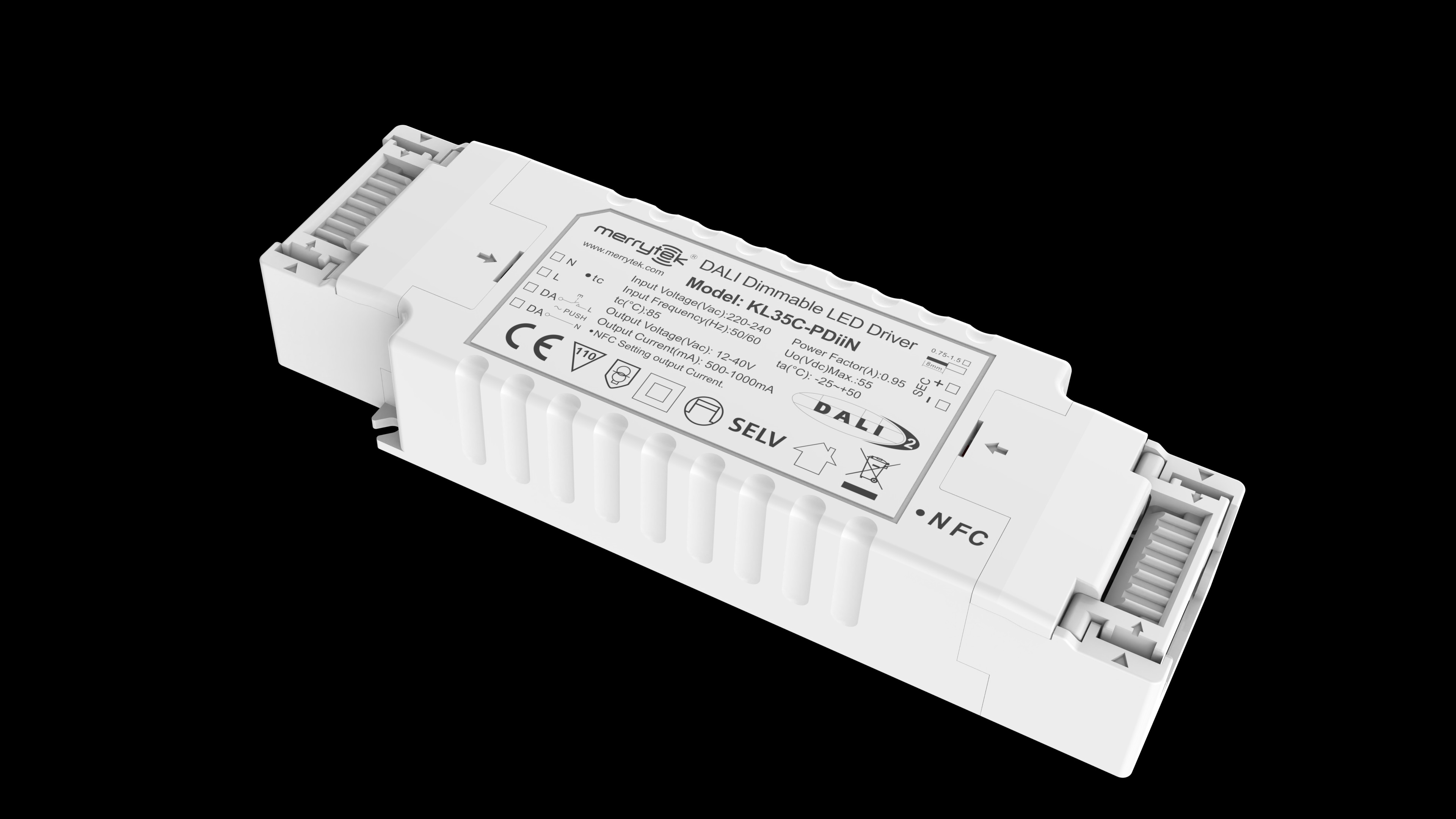

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

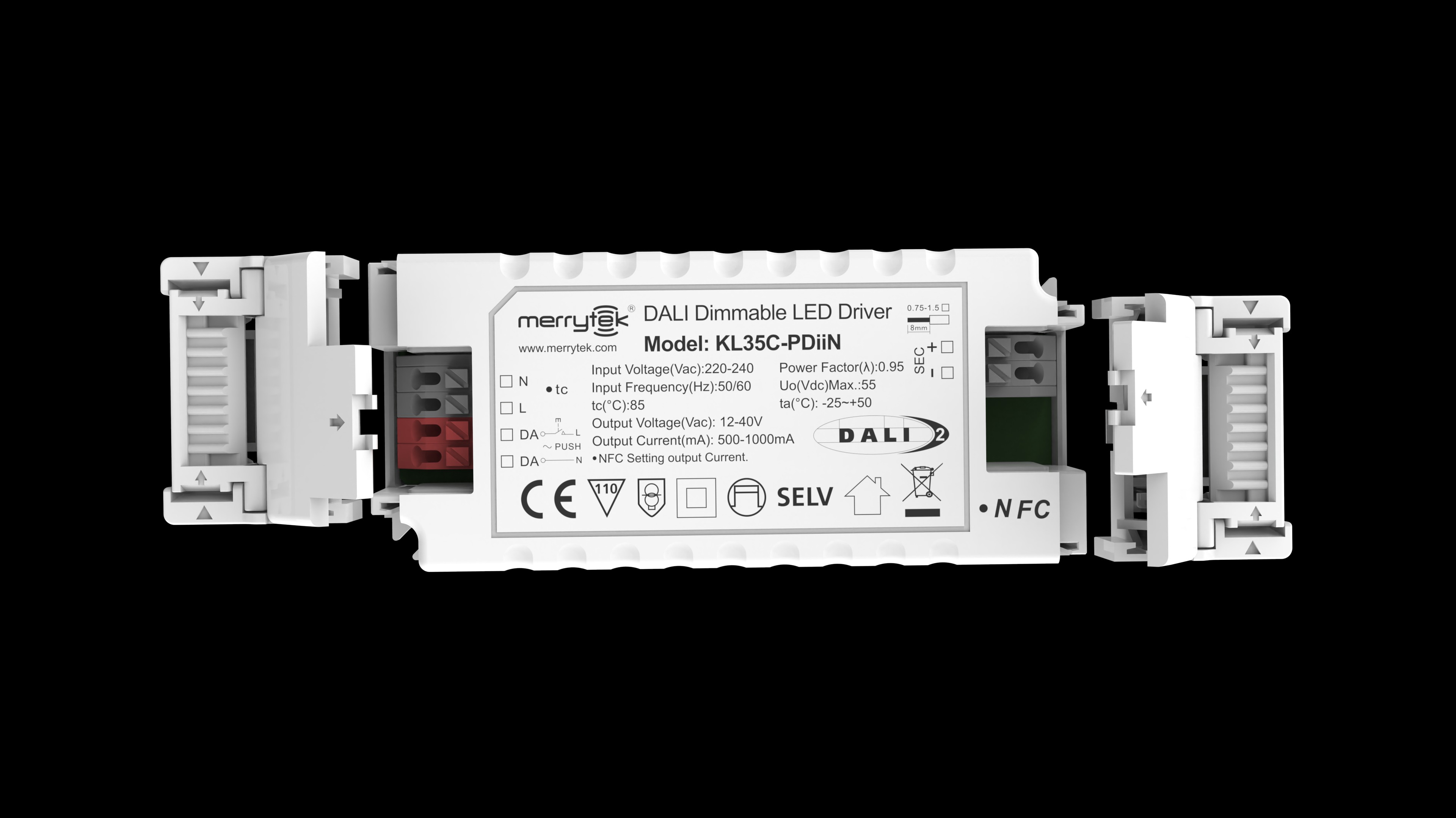

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable

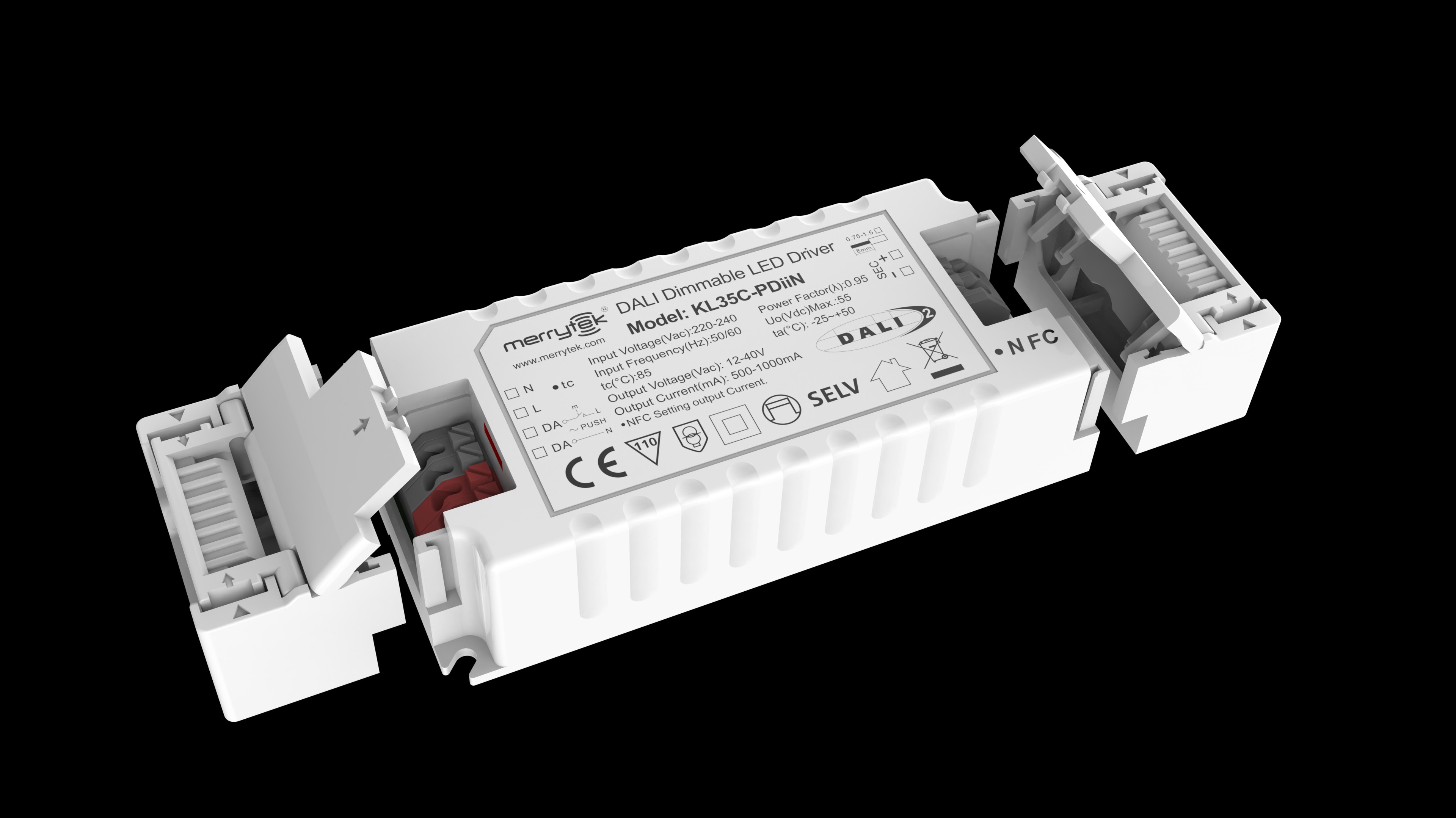

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
Lugar de origen Shenzhen, China
Nombre de la marca Merrytek
Certificación CE
Número de modelo Se aplicará el procedimiento siguiente:
Cantidad de orden mínima 100 piezas
Precio Negociable
Detalles de empaquetado Caja blanca + Instrucciones Cartón exterior
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 20,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Voltado de funcionamiento El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido Factor de potencia Se aplicará el método de ensayo de la presión de corriente.
Energía de espera Se aplicarán las siguientes medidas: Eficiencia 87% Máximo. @230VAC (carga completa)
modo de funcionamiento Disminución DALI2 y PUSH Dimensión de instalación 136*42.5*24mm
garantía 5 años Corriente constante de salida 500-1050mA
Resaltar

Controlador LED de corriente constante de 35W

,

Controlador LED de corriente constante con atenuación DALI2

,

Controlador LED de corriente constante con atenuación PUSH
Deja un mensaje
Descripción de producto

35W DALI2 & PUSH conductor de corriente constante de atenuación NFC conductor LED programable 500-1050mA





[Característica del producto]

  • Sin parpadeo para todo el rango de atenuación
  • Potencia de espera inferior a 0,5 W
  • Oscurecimiento primario con un botón
  • Tecnología NFC para programación inalámbrica
  • Interfaz DALI incorporada DT6
  • Operación de emergencia de corriente continua DT19 con alimentación central
  • Compensación del CLO
  • Protección: cortocircuito / sobre temperatura / sobre tensión
  • Descenso de la corriente para una temperatura ambiente alta
  • Presione oscurecer con función de memoria
  • 5 años de garantía

[Parámetros]

  Micro series Se aplicarán las siguientes medidas: Se aplicará el procedimiento siguiente: Se aplicará el procedimiento siguiente:
Ingreso Voltado de funcionamiento Se aplican las siguientes condiciones:
Voltado de entrada nominal El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Rango de voltaje de entrada en CC Las partidas de los componentes de las máquinas de ensamblaje
Corriente de entrada 0.06A al máximo. 0.11A máximo. 0.19A máximo.
Corriente de entrada El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovables.
Factor de potencia ((@230V100% de carga) ≥ 0,9C ≥ 093 ≥ 095
Distorsión armónica total Tipo:15% (@230Vac, 100% de carga)
Energía en estado de espera Se aplicará una presión de corriente de corriente de corriente de corriente de corriente de corriente.
Eficiencia ((@230Vac, carga del 100%) El 81% 86 por ciento El 87%
Método de cableado 0.75 mm2 0.75-1.5 mm2

Disminución automática del circuito



 KL10C-PDiiN (Calcular la corriente en el cable)
Tipo de producto B10 B13 B16 B20 B25 /
Número 40 50 65 85 100 /
Tipo de producto C10 C13 El C16 El C20 C25 C32
Número 70 90 110 140 170 220
KL20C-PDiiN (Calcular la corriente en el cable)
Tipo de producto B10 B13 B16 B20 B25 /
Número 25 35 45 55 65 /
Tipo de producto C10 C13 El C16 El C20 C25 C32
Número 60 70 80 110 130 160
KL35C-PDiiN (Calcular la corriente en el cable)
Tipo de producto B10 B13 B16 B20 B25 /
Número 25 30 40 50 60 /
Tipo de producto C10 C13 El C16 El C20 C25 C32
Número 40 55 60 80 105 130
Producción Modo de funcionamiento Corriente constante
Tipo de carga El LED
Requisito de fluctuación (parpadeo o sin parpadeo) Valor de parpadeo: inferior al 5% para todo el rango de atenuación
Tiempo de arranque El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.
Voltado de salida sin carga 50 V de corriente continua hasta el máximo. 55 V de corriente continua hasta el máximo. 55 V de corriente continua hasta el máximo.
Rango de tensión de salida de carga 3-40 V de corriente continua 12-40 V de corriente continua 12-40 V de corriente continua
Potencia de salida a plena carga 10 W 20 W 35 W
Corriente de salida de carga 150 a 350 mA 100 a 550 mA 500 a 1050 mA
Precisión de corriente y voltaje constantes Precisión de corriente constante ± 5%
Método de cableado 0.5 mm2 Sección transversal del cable: 0,75-1,5 mm2
Método de control Disminución primaria de presión El sistema de control de la velocidad de la luz se utilizará para controlar la velocidad de la luz.
Rango de atenuación Disminución primaria de PUSH y DALI: 0%-100%
Disminución de luz DALI DALI (max. longitud del conducto: 300M)
ExcepciónProtaciónRlas equíferas Producción sobre la temperatura
Protección		 Sí, sin función de auto-recuperación ((Puede consultarse)
Protección de cortocircuito de salida Sí, sin función de auto-recuperación ((Puede consultarse)

En funcionamiento

Medio ambiente

 Temperatura/humedad de funcionamiento -25°C~50°C Humedad: 85% (no condensante)
Temperatura y humedad de almacenamiento -40°C~80°C, Humedad: 10%~95%
Temperatura máxima de la caja (Tc) 85 °C

Seguridad

& CEM

 Normas EMC En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N2 será el valor de los productos de la categoría N3.
Estándar del protocolo DALI Se aplicará el método de ensayo de la norma IEC 62386-102, IEC 62386-207 DT6 251 252 253
Normas de seguridad En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor
Certificación Sección 2
Resiste el voltaje 3750Vac, 5mA, 60s (entrada L N- salida SEC)
Las demás Grados de protección Protección IP20
Tipo de protección Clasificación II
Tipo de instalación Instalación independiente y instalación integrada
Con crimping / 116*40,5*22 mm Las medidas de ensayo se aplican a las medidas de ensayo de las que se trate.
Sin arrugar 64.5*40*23 mm Se trata de un sistema de control de las emisiones de gases de escape. 96*42,5*24 mm
Función de memoria de apagón Sí, memoria de apagón PUSH
Sincronización de atenuación PUSH 15 unidades como máximo.
Requisitos de embalaje En el caso de los productos de las categorías IIa y IIIa, el valor de la muestra de calidad se calculará en función de los resultados obtenidos en el ensayo.
Peso (con crimping) / 860,9 ± 5 g 115.1 ± 5 g
Peso (sin crimping) 54 ± 5 g 100.5 ± 5 g 1320,7 ± 5 g
La vida 5 años @Ta con carga completa
Nota: Todos los parámetros se ensayan a la tensión de entrada de 230 VAC y en un ambiente de 25 °C, salvo especificación.

[Dimensión]



                          Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 0

[Diagrama del cableado]



 Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 1Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 2



Figura AEl DALIEs muy tenue.el tiempo                                                                    El Fig.B. El trabajoPresione el DIM.el tiempo



[Curva de disminución y atenuación]

Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 3Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 4



[Voltaje correspondiente de corriente]

Se aplicará el procedimiento siguiente:
Corriente (mA) Pomax ((W) En el caso de las empresas de servicios de telecomunicaciones:
500 20.0 3 ~ 40
550 22.0 3 ~ 40
600 24.0 3 ~ 40
650 26.0 3 ~ 40
700 28.0 3 ~ 40
750 30.0 3 ~ 40
800 32.0 3 ~ 40
850 34.0 3 ~ 40
900 35.1 3 ~ 39
950 35.2 3 ~ 37
1000 35.0 3 ~ 35
1050 34.7 3 ~ 33

Los conjuntos de datos de corriente típicos son de referencia al seleccionar modelos de luminarias LED.

Controlador LED de corriente constante con atenuación DALI2 y PUSH de 35W, 500-1050mA, programable con NFC 5

Escanea el código para descargar Merrytek NFC



[Activado/Apagado y Descripción de la operación de atenuación]

A. Presione el interruptor PUSH (tiempo de presión corto de 0,1 s-1 s), el controlador LED se encenderá o apagará.

B. Oscurecimiento: presione y mantenga presionado el interruptor PUSH (1s-8s).

C. Memoria: el atenuamiento PUSH tiene una función de atenuamiento de la memoria.

D. Sincronización de atenuación: la potencia conectada al mismo interruptor PUSH puede sincronizarse presionando y sosteniendo el interruptor PUSH durante más de 15 segundos

E. Modo de atenuación DALI: conecte la fuente de alimentación al sistema DALI y puede ser atenuada por el host DALI. El rango de atenuación es de 0-100%.



[ Cuestiones Necesitadas A. NoTtención]

1) El controlador LED debe estar conectado a la carga antes de encender la potencia de entrada; de lo contrario, el controlador LED puede dañarse.

2) Después de apagar la entrada de la unidad LED, habrá un voltaje residual en la salida, que se puede mantener durante unos 3 minutos.

3) Antes de establecer los parámetros a través de NFC, asegúrese de que el conductor esté apagado.
