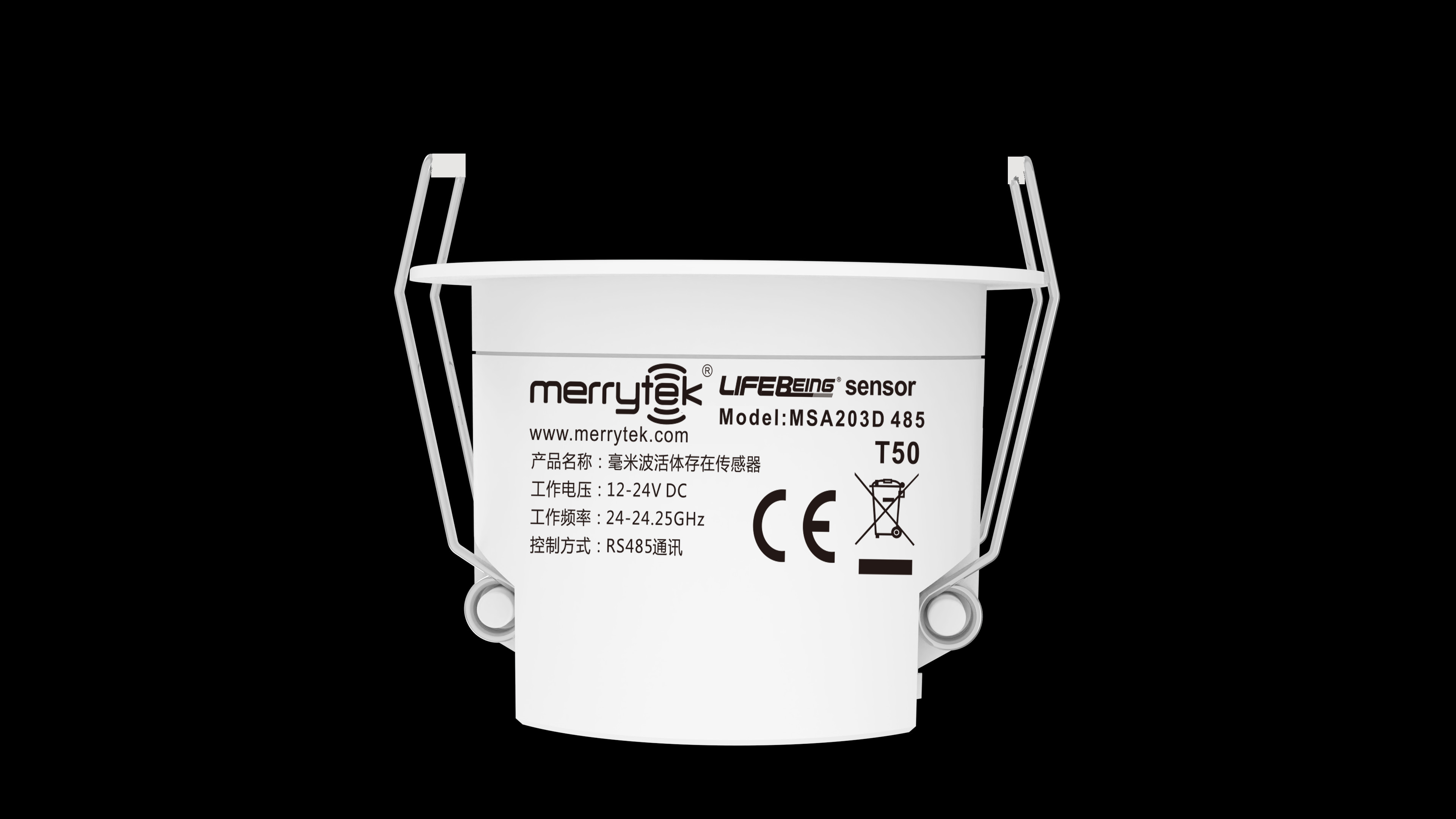

MSA203D 485 es un sensor de radar de 24 GHz basado en la antena ortogonal de haz grande patentada de Mairui Technology.Combinado con el algoritmo de software único de Mairui Technology y el método de modulación de radar FMCW de grado automotriz, puede detectar con precisión los movimientos sutiles causados por los signos vitales humanos en casi todos los espacios interiores,proporcionando así una entrada de sensor frontal rápida y precisa para escenarios actuales basados en la presencia del cuerpo humano, como hogares inteligentes, hoteles inteligentes y oficinas inteligentes.

1. Características

1) Adopte la tecnología de detección de seres vivos, que puede detectar movimiento, ligeros movimientos y señales de respiración, y realizar la verdadera detección de presencia.

2) Usar FMCW para detectar la presencia de cuerpos humanos

3) Tamaño de instalación súper pequeño, se puede aplicar a edificios inteligentes, hoteles inteligentes, oficinas inteligentes, detectores de presencia y otros campos de control inteligente relacionados.

4) Radar de ondas milimétricas de 24-24,25 GHz (banda ISM). No hay interferencia con el WIFI 5G y no hay penetración de señales de detección a través de paredes sólidas.

2. Parámetros

3.Funciones

Las señales de movimiento son activas

El sensor detecta el caminar humano, ligeros movimientos (como el movimiento del cuerpo, el girar la cabeza y otros movimientos menores) y la respiración para realizar la detección de la existencia humana en un estado no dormido.

* Señales de movimiento: Hay un gran movimiento para la activación del sensor dentro del área de detección.

* Señales de movimiento ligeros: se pueden detectar muy pequeños movimientos dentro del área de detección, por ejemplo: inclinarse hacia adelante, inclinarse hacia atrás, balancearse con el cuerpo, sacudir la cabeza, escribir, jugar con teléfonos móviles,y otras pequeñas acciones de comportamiento.

* Señal de respiración: Se detecta señal de respiración (comportamiento de dilatación de la cavidad abdominal y de la cavidad torácica)

4. Dimensión(Unidad:mm)

5.El cableado

6.Estructura

7. Instrucciones de instalación

1)Montaje con chorro

2) elInstalación de la superficie

8.Patrón de detección

9. Inicialización

Cuando se enciende la energía por primera vez, la luz del indicador parpadea durante 10 segundos y luego se apaga.la orden de nadie será enviadaSi se juzga que hay alguien, entrará en el estado de detección normal (es decir, comenzar a ejecutar el tiempo de retraso).no se detecta ninguna señal externa de detección de movimientoLa luz indicadora se puede apagar y encender a través de comandos RS485 o control remoto Merrytek MH10.el tiempo de demora y el rango de detección (distancia de detección) se pueden configurar a través de comandos RS485 o control remoto Merrytek MH10

10Configuración de fábrica

Área de detección: 4m Tiempo de espera: 30s Luz de indicador: abierta

11Notificación de solicitud

1) El sensor debe ser instalado por un electricista profesional.

2) Coloque el sensor lo más lejos posible de grandes áreas de placa de metal, vidrio y otros materiales con alta densidad media para evitar disparar por error.

3) Evitar el uso de objetos que vibran durante mucho tiempo alrededor del sensor, tales como ventiladores agitados, etc. La señal de vibración se considerará como la señal de movimiento que activa el sensor.

4) No instale el sensor cerca del router inalámbrico, al menos a más de 0,5 metros.

5) El control remoto MH10 puede utilizarse para ajustar la sensibilidad e indicar la configuración del interruptor (el botón HS del control remoto indica "encendido" y el botón LS indica "apagado").

6) El sensor de microondas puede penetrar paredes de vidrio o de madera, y el microondas que penetra fuera de la pared puede causar una falsa activación cuando detecta objetos en movimiento en el exterior.Para evitar el desencadenamiento falsoPor favor, no instale el sensor cerca de la puerta/ventana de vidrio, de la pared de yeso o de la pared de madera.

A. Cuando el producto se utilice en una habitación de 2 m * 2 m o menos, el área de detección debe fijarse en el 25% (aplicación: baño o sala de recepción).

B. Cuando se utilice en una habitación de aproximadamente 3 m * 3 m, el área de detección debe ajustarse al 50% (Aplicación: baño, entrada o sala de recepción)

C. Cuando se utilice en una habitación de aproximadamente 4 m * 4 m, el área de detección debe ajustarse al 75% (escenario de aplicación: pequeña sala de reuniones de oficina o biblioteca)

D. Cuando se utilice en una habitación de unos 5 m * 5 m o más, el área de detección debe ajustarse al 100% (Aplicación: oficina grande, sala de conferencias o biblioteca)

Nota: el rango de detección adecuado para la aplicación real debe basarse en el entorno real.

7) Configuración del tiempo de espera: espacio individual: 1 min -3 min, espacio multijugador: 30 s -1 min.

No se recomienda establecer un retraso superior a 5 minutos, para evitar la interferencia de señales de movimiento pequeñas en el espacio.
