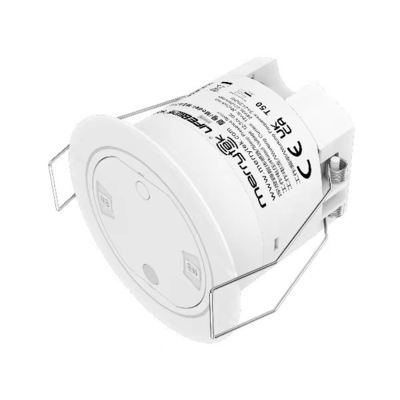

Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación

  • 24GHz Medium Space Detection Area System Integrated Presence Sensor For Intelligent Lighting Control Application
Lugar de origen China
Nombre de la marca Merrytek
Certificación CE
Número de modelo MSA219D 99 B
Cantidad de orden mínima 100 piezas
Precio Negotiation
Detalles de empaquetado Caja blanca + cartón + cartón ((K=A)
Tiempo de entrega 1, Muestra y pequeño pedido: dentro de 5 días hábiles después de recibir su pago. 2, pedido a granel
Condiciones de pago T/T
Capacidad de la fuente 10,000pcs por mes

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

- ¿ Qué es eso?: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Voltado de trabajo 12/24VDC Modo de comunicación NO/NC contacto seco (configuración de fábrica NO contacto seco)
Fuerza de trabajo Se aplicarán las siguientes medidas: Aplicación Cuarto de hotel/cuarto
Sensibilidad de la detección Entre el 25% y el 100% Tiempo de control 5s/30s/1min/ 3min/5min/10min/20min/30min
Gama de la detección de la luz del día El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones Altura de montaje 2.5-3.5m (típicamente 3m)
Instalación Agujero de corte Φ70 mm Rango de detección Se aplicarán las siguientes medidas:
Alta luz

Sensor de presencia integrado de 24 GHz

,

Sistema de área de detección del espacio medio

,

Control inteligente de la iluminación con sensor de presencia integrado
Deja un mensaje
Descripción de producto

24GHz Sistema de detección de área de espacio medio sensor de presencia integrado para aplicación de control inteligente de la iluminación



1.Características



1) Producción exacta de presencia/ausencia
2) Disponible la salida de contacto en seco NO/NC
3) Tecnología de radar de onda milimétrica de banda ISM de 24 GHz
4) Radiación de detección ovalada.
5) Parámetro del sensor ajustable y asignación de grupos por control remoto



2. Parámetros

Input/Output (Introducción y salida) Voltado de entrada 12-24 V de corriente continua
Válvulas de tensión 24 V de corriente continua
Corriente de trabajo

@12Vdc: 50mA máximo

@24Vdc:30mA máximo
Fuerza de trabajo ≤ 1 W @ 24 V de corriente continua
Señales de salida NO/NC contacto seco (configuración de fábrica NO contacto seco)
Parámetro del sensor Frecuencia del radar Banda ISM de 24 GHz a 24,25 GHz
Potencia de transmisión 5mW como máximo.
Área de detección Configuración remota del MH10: 25%-100%
Tiempo de espera Configuración remota del MH10:5s/30s/1min/3min/5min/10min/20min/30min
Umbral del sensor de luz diurna Configuración remota del MH10: 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/Disable
Rango de detección del radio basado en la sensibilidad del 100% del modo QS1

Detección de movimiento (altura de 3 m):3-4 m

Detección de movimiento menor (altura de 3 m):2.5-3.5m

Presencia (altura de 3 m):2.5-3.5m
Control remoto Disponible
Altura de montaje 2.5-3.5m, valor típico: 3m
Ángulo del haz de 3 dB 30° (horizontal)
50° (vertical)
Entorno de aplicación Agujero de perforación F70 mm
Temperatura de trabajo 0°C... +50°C
Temperatura de almacenamiento -25°C~+80°C
Norma de los certificados Certificado Se aplicará el procedimiento siguiente:
Medio ambienteRequisito Conforme con la Directiva RoHS
Clasificación de propiedad intelectual Protección IP20
Nota: "N/A" significa que no está disponible.



3. Dimensión(mm)





Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación 0



4.El cableado



Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación 1

5Área de detección.

Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación 2

6Ejemplo con ajuste de ángulo



Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación 3Sistema de detección de espacio medio de 24 GHz, sensor de presencia integrado para aplicaciones inteligentes de control de iluminación 4



7. señal de detección



El producto detecta el movimiento humano, los movimientos menores y las señales de presencia, y realiza la detección de humanos existentes/no humanos en el estado de sueño.movimiento menor, y señales de presencia:

Yo...Señal de movimiento:Detectar el movimiento humano significativo (caminar) en el área de detección.

Yo...Señales de movimiento menores:detectar el ligero movimiento humano en el área de detección, como inclinarse hacia adelante, inclinarse hacia adelante y hacia atrás, balancear las extremidades, sacudir la cabeza, escribir, jugar con teléfonos móviles, etc.

Yo...Señales de presencia:Detectar comportamientos de expansión abdominal y torácica humanos causados por la respiración, pero no detectar señales de movimiento y señales de movimiento menores.
